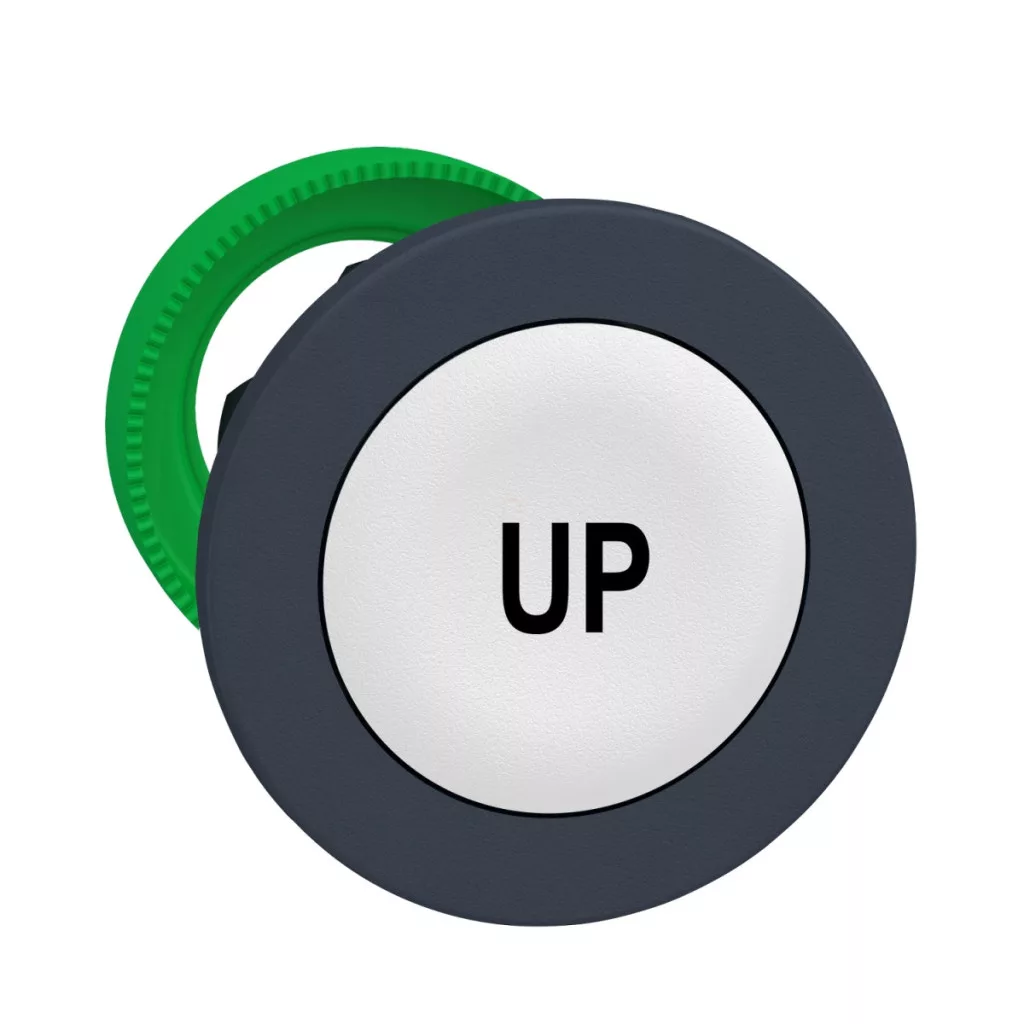

Modelul ZB5FA343, din gama Schneider Electric Harmony XB5, este un buton de comandă de calitate, destinat montării încastrate în panou, care poate fi utilizat într-o gamă largă de aplicații industriale. Acest buton de comandă de culoare albă, cu inscripția „UP” și revenire cu arc, poate fi un element cheie al unei soluții de control profesionale și cuprinzătoare în orice sistem industrial. Produsul oferă soluții tehnice sofisticate: cu diametrul de montare de 30,5 mm și designul încastrat, se potrivește perfect în decupajele de dimensiuni standard ale panourilor. Capul butonului cu cadru gri închis are o formă rotundă, ceea ce este avantajos atât din punct de vedere estetic, cât și funcțional. ZB5FA343 nu are iluminare, fiind astfel ideal în situațiile în care dimensiunea compactă și funcționarea mecanică fiabilă sunt aspectele principale. Capul butonului ZB5FA343 din seria Harmony XB5 are parametri tehnici remarcabili. Durata de viață mecanică a produsului este extrem de lungă, putând suporta până la 10 milioane de cicluri de comutare, ceea ce este deosebit de important în mediile industriale care necesită comutări frecvente. În ceea ce privește dimensiunile, produsul are o lățime de 37 mm, o înălțime de 37 mm și o adâncime de 30 mm, ceea ce permite integrarea sa în panouri de control compacte. Din punct de vedere al compatibilității, poate fi utilizat cu accesorii de tip ZBYF..., ZBZF32, ZBZF33 și ZB5AZ, putând fi astfel aplicat în mod flexibil în diverse configurații. Nivelul de protecție al modelului ZB5FA343 este remarcabil: dispune de protecție IP66, IP67, IP69 și IP69K conform standardelor IEC 60529 și ISO 20653, ceea ce asigură o funcționare fiabilă chiar și în condiții industriale dure. Acest nivel ridicat de protecție este deosebit de important în medii în care pot apărea praf, umiditate sau chiar curățare cu presiune înaltă. Produsul rezistă la o presiune de până la 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m, ceea ce demonstrează rezistența sa excelentă la spălarea cu presiune înaltă. Clasificarea IK03 asigură o protecție mecanică suplimentară împotriva impacturilor externe. Codurile de asamblare electrică asigură flexibilitate în timpul utilizării. Codul C1 permite până la 9 contacte prin utilizarea blocurilor simple în montare frontală, în timp ce codul C2 asigură până la 9 contacte prin utilizarea blocurilor simple și duble în montare frontală. Alte opțiuni includ codurile C11, C15 și SF1, care permit configurații cu un număr diferit de contacte. Produsul poate fi depozitat și utilizat într-un interval de temperatură cuprins între -40 °C și +70 °C, ceea ce îl face adecvat pentru utilizarea în medii extreme.
Schneider Electric Harmony XB5 - ZB5FA343 specificații tehnice
Caracteristici principale
Gama de produse: Harmony XB5
Tip de produs: Pentru buton fără iluminare
Denumire scurtă a produsului: ZB5F
Compatibilitate produs: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material cadru: Plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Cantitate minimă de vânzare: 1
Forma capului unității de semnalizare: Rotund
Tipul acționării: cu revenire prin arc
Profilul acționării: Alb încastrat, UP (negru)
Informații suplimentare
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 30 mm
Durată de viață mecanică: 10000000 de cicluri
Cod de asamblare electrică: C1 <9 contacte cu blocuri simple în montare frontală, C2 <9 contacte cu blocuri simple și duble în montare frontală, C11 <3 contacte cu blocuri simple în montare frontală, C15 <1 contact cu blocuri simple în montare frontală, SF1 <3 contacte cu blocuri simple în montare frontală
Caracteristici de mediu
Tratament de protecție: TH
Temperatura de depozitare: -40...70 °C
Temperatura mediului de funcționare: -40...70 °C
Categorie de supratensiune: clasa II conform IEC 60536
Grad de protecție IP: IP66, IP67, IP69 conform IEC 60529, IP69K conform ISO 20653, tip 13 conform UL 50 E, tip 12 conform UL 50 E, tip 4 conform UL 50 E, tip 4X conform UL 50 E
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificate
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Certificări de produs: UL listed, CSA, CCC, EAC
Rezistență
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27, 25 gn (durată = 6 ms) pentru 1000 de șocuri pe ax conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6, 2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
Dimensiuni
Grosime de prindere: 1-6 mm / 0,04-0,24 in.
