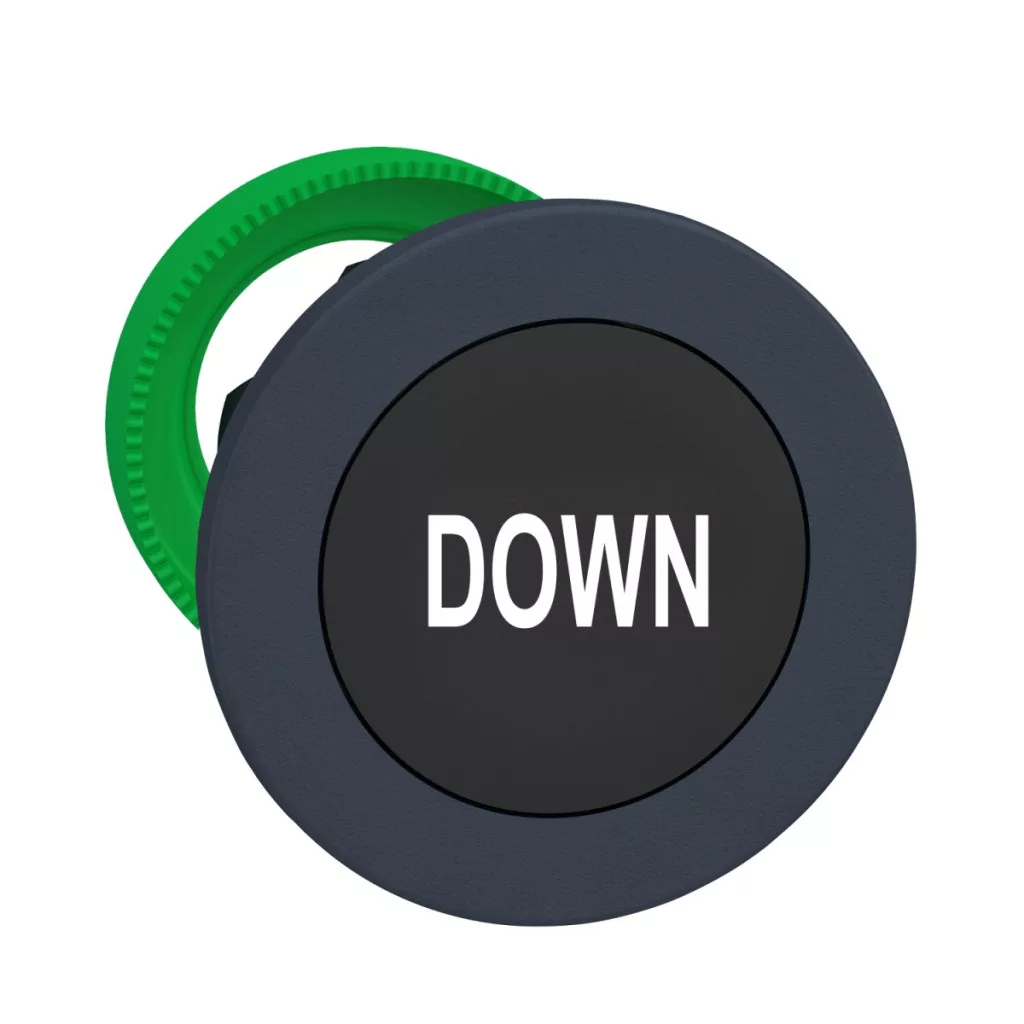

Butonul Schneider Electric Harmony XB5 seria ZB5FA344 este un element de control de înaltă calitate pentru medii industriale, ideal pentru diverse sisteme de automatizare și control. Acest cap de buton din plastic montat la nivel are un diametru de 30 mm, este de culoare neagră cu inscripția DOWN albă și are o placă frontală de culoare gri închis, fiind alegerea perfectă pentru controlul mașinilor și echipamentelor. Capul butonului ZB5FA344 face parte din familia de produse Harmony XB5, recunoscută pe scară largă pentru fiabilitatea și durabilitatea sa. Produsul are un actuator cu revenire prin arc care asigură revenirea butonului la poziția inițială după fiecare apăsare. Capul de control rotund, încastrat, poate fi instalat în panouri de control, dulapuri de comutație sau orice aplicație în care este necesar un element de control precis și fiabil. Diametrul de montare necesar este de 30,5 mm, iar grosimea plăcii de montare compatibile poate fi între 1 și 6 mm. Capul butonului ZB5FA344 are parametri tehnici remarcabili. Are o durată de viață mecanică extrem de lungă, ajungând până la 10 milioane de cicluri de funcționare, ceea ce garantează că produsul va servi utilizatorul în mod fiabil timp de mulți ani. Produsul este compatibil cu produsele ZBYF..., ZBZF32, ZBZF33 și ZB5AZ, oferind opțiuni flexibile de integrare în diverse sisteme. Codurile sale de asamblare electrică includ C1, C2, C11, C15 și SF1, care permit diferite configurații ale blocului de contact pentru montarea pe panoul frontal. Capul butonului ZB5FA344 oferă o protecție excelentă împotriva factorilor de mediu. Are mai multe niveluri de protecție IP: IP66, IP67, IP69 și IP69K, care sunt conforme cu standardele IEC 60529 și ISO 20653. Aceasta înseamnă că este complet rezistent la praf, jeturi de apă și chiar spălare cu presiune înaltă. Produsul poate rezista la spălare la o presiune de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. De asemenea, are protecție de tip 13, tip 12, tip 4 și tip 4X conform standardului UL 50 E, ceea ce asigură o gamă largă de aplicații chiar și în condiții de mediu extreme. Clasa sa de rezistență la impact este IK03 conform IEC 50102. Capul butonului ZB5FA344 are o rezistență adecvată la vibrații și impact, ceea ce îl face o alegere ideală pentru medii în care aceste efecte pot apărea în mod regulat. Rezistența la vibrații a produsului este de 5 gn (f=10...500 Hz) și 2 mm vârf-la-vârf (f=2...10 Hz) conform IEC 60068-2-6. Rezistența sa la șocuri este de 30 gn (durată = 18 ms), 50 gn (durată = 11 ms) pentru accelerație cu jumătate de undă sinusoidală și 25 gn (durată = 6 ms) pentru 1000 de impacturi pe axă, în conformitate cu IEC 60068-2-27. Intervalul de temperatură de funcționare și depozitare al produsului este de -40...+70 °C, ceea ce asigură o aplicabilitate largă în diverse condiții climatice.
Schneider Electric Harmony XB5 - Date tehnice ZB5FA344
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Pentru butoane neiluminate
Denumire scurtă a produsului: ZB5F
Compatibilitate produs: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material placă frontală: Plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Mod de funcționare: Revenire cu arc
Profil de funcționare: Negru încastrat, în jos (alb)
Forma capului unității indicatoare: Rotundă
Dimensiuni
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 30 mm
Grosime de prindere: 1-6 mm
Performanță
Durată de viață mecanică: 10 milioane de cicluri de funcționare
Cod de asamblare electrică:
C1: Utilizarea a 9 contacte cu un singur bloc în montarea pe panoul frontal
C2: <9 contacte utilizate cu bloc simplu și dublu în montarea pe panoul frontal
C11: <3 contacte utilizate cu bloc simplu în montarea pe panoul frontal
C15: <1 contact utilizat cu bloc simplu în montarea pe panoul frontal
SF1: <3 contacte utilizate cu bloc unic în montarea pe panoul frontal
Caracteristici de mediu
Protecție: TH
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa II, conform IEC 60536
Grad de protecție
Grad de protecție IP: IP66, IP67, IP69 conform IEC 60529, IP69K conform ISO 20653
Clasele de protecție UL: Tip 13, Tip 12, Tip 4, Tip 4X conform UL 50 E
Rezistență la spălatoare de înaltă presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Certificate și conformitate
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Certificări de produs: UL, CSA, CCC, EAC
Rezistență mecanică
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) pe axă pentru 1000 de impacturi conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
