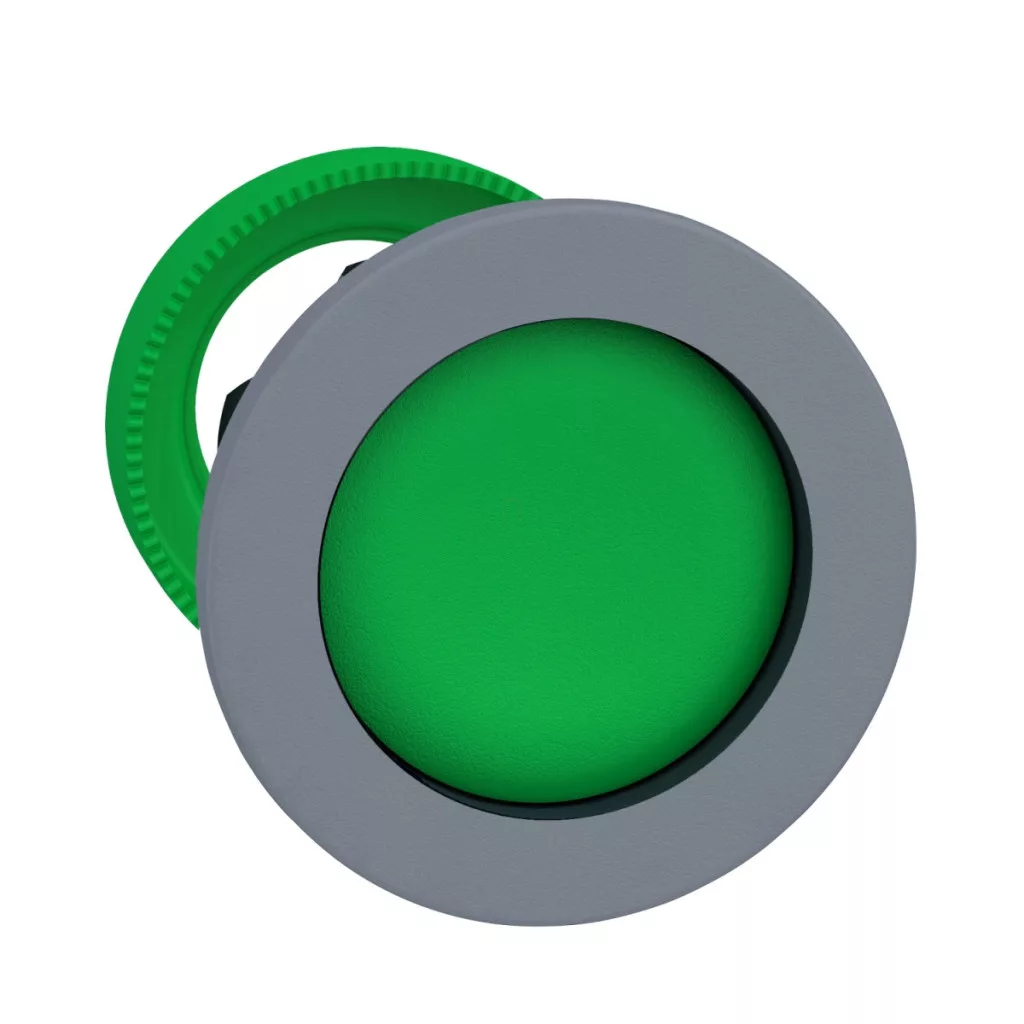

Familia de produse Schneider Electric Harmony XB5, cu numărul de articol ZB5FA36C0, este o serie de butoane de înaltă calitate, montate încastrat, ideale pentru sisteme de control industrial și interfețe utilizator. Acest buton verde, încastrat, este deosebit de vizibil și are un design ergonomic, fiind ideal pentru medii în care este esențială o funcționare rapidă și precisă. Capul butonului din plastic ZB5FA36C0 are un cadru gri care se potrivește într-un orificiu de montare cu diametrul de 30 mm. Acțiunea de revenire cu arc asigură revenirea automată a butonului la poziția inițială după apăsare, ceea ce îl face ideal pentru comutarea momentană. Designul încastrat și marginea înaltă oferă protecție împotriva acționării accidentale, iar clasa de protecție IP66/IP67 asigură o funcționare fiabilă chiar și în condiții de mediu adverse. Din punct de vedere tehnic, produsul este extrem de durabil, dovadă fiind durata sa de viață mecanică de 10 milioane de acționări. Capul butonului se potrivește într-un orificiu de montare de 30,5 mm și poate fi utilizat într-o varietate de configurații electrice conform codurilor C1, C2, C11, C15 și SF1, ceea ce îl face flexibil pentru diferite cerințe de comutare. Produsul este compatibil cu componentele din familiile de produse ZBYF, ZBZF32, ZBZF33 și ZB5AZ, ceea ce îl face ușor de integrat în sistemele existente. Rezistența la impact IK03 și rezistența ridicată la vibrații (5 gn, f=10-500 Hz) permit o funcționare sigură chiar și în medii industriale. Butonul ZB5FA36C0 funcționează în mod fiabil chiar și în condiții de mediu extreme, deoarece poate fi utilizat într-un interval de temperatură de la -40 °C la +70 °C și este rezistent la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, UL 508, CSA C22.2 Nr. 14, JIS C8201-5-1, și are certificări CSA, DNV, BV, LROS și UL, fiind astfel adecvat pentru utilizare în diverse medii industriale din întreaga lume.
Schneider Electric Harmony XB5 - ZB5FA36C0 - cap de buton din plastic pentru montare încastrată, Ø30, retur, încastrat, verde, margine gri date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap de buton pentru butoane neiluminate
Denumire scurtă a produsului: ZB5
Compatibilitate: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Caracteristici fizice
Material ramă: Plastic, acoperit cu strat gri
Diametru de montare: 30,5 mm
Tip cap: Design încastrat
Cantitate minimă de comandă: 1
Formă unitate de semnal: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Verde, încastrat, nemarcat
Informații suplimentare despre acționare: Margine de protecție înaltă
Dimensiuni
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 30 mm
Caracteristici electrice
Cod de asamblare electrică: C1 pentru până la 9 contacte utilizând blocuri simple montate frontal
C2 pentru până la 9 contacte utilizând blocuri simple și duble montate frontal
C11 pentru până la 3 contacte utilizând blocuri simple montate frontal
C15 pentru până la 1 contact utilizând blocuri simple montate frontal
SF1 pentru până la 3 contacte utilizând blocuri simple montate frontal
Caracteristici mecanice
Durată de viață mecanică: 10.000.000 de cicluri
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C
Temperatura ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-1, UL 508, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență la șocuri și vibrații
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) pentru 1000 de impacturi de-a lungul fiecărei axe conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
