ZB5FA38C0, din seria Harmony XB5 de la Schneider Electric, este un buton cu revenire, de culoare verde, de înaltă calitate, care oferă o soluție profesională pentru proiectarea panourilor de comandă industriale. Această componentă face parte din gama de produse Harmony XB5, recunoscută la nivel mondial pentru durabilitatea și fiabilitatea sa în mediul industrial. Capul de buton ZB5FA38C0 are un design special conceput, care permite instalarea încastrată în panou într-o gaură de montare de 30,5 mm. Produsul are o ramă din plastic gri și o suprafață de apăsare verde, nemarcată, care permite inserarea de etichete personalizate, astfel încât să puteți adapta funcția butonului la cerințele specifice de utilizare. Mecanismul de revenire asigură revenirea automată a butonului la poziția inițială după apăsare, ceea ce îl face ideal pentru funcții de control și pornire. Este compatibil cu blocurile LED universale, ceea ce sporește și mai mult posibilitățile de utilizare și vizibilitatea în diverse medii industriale. Parametrii tehnici ai modelului ZB5FA38C0 sunt impresionanți: gradul de protecție IP66/IP67 asigură o protecție excelentă împotriva prafului și apei, astfel încât produsul este potrivit și pentru utilizarea în exterior sau în medii de spălare. Butoanul rezistă la spălare cu presiune înaltă de până la 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m, ceea ce demonstrează o durabilitate excepțională. Durata de viață mecanică este de cel puțin 10 milioane de cicluri de funcționare, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensă. Gradul de rezistență la impact IK03 oferă o protecție suplimentară împotriva impacturilor mecanice. Produsul poate fi utilizat într-un interval larg de temperaturi, între -40 °C și +70 °C, ceea ce îl face adecvat pentru utilizare chiar și în condiții de mediu extreme. Clasificările NEMA 13 și NEMA 4X oferă o dovadă suplimentară a designului robust al produsului. Capul butonului ZB5FA38C0 este conform cu numeroase standarde internaționale, inclusiv UL 508, IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, GB 14048.5, IEC 60947-5-4 și JIS C8201-1. De asemenea, deține certificări CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL. Rezistența la vibrații este de 5 gn (f= 2...500 Hz) conform standardului IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală, conform IEC 60068-2-27. Suportă numeroase coduri de asamblare electrică, inclusiv codurile M1, M2, M6, M10, MF1, C4, C14, SF2 și C3, ceea ce permite o utilizare extrem de flexibilă în diverse aplicații de comutare și control. Produsul are dimensiuni practice: 37 mm × 37 mm × 30 mm (lățime × înălțime × adâncime), ceea ce permite o instalare compactă chiar și în spații limitate.

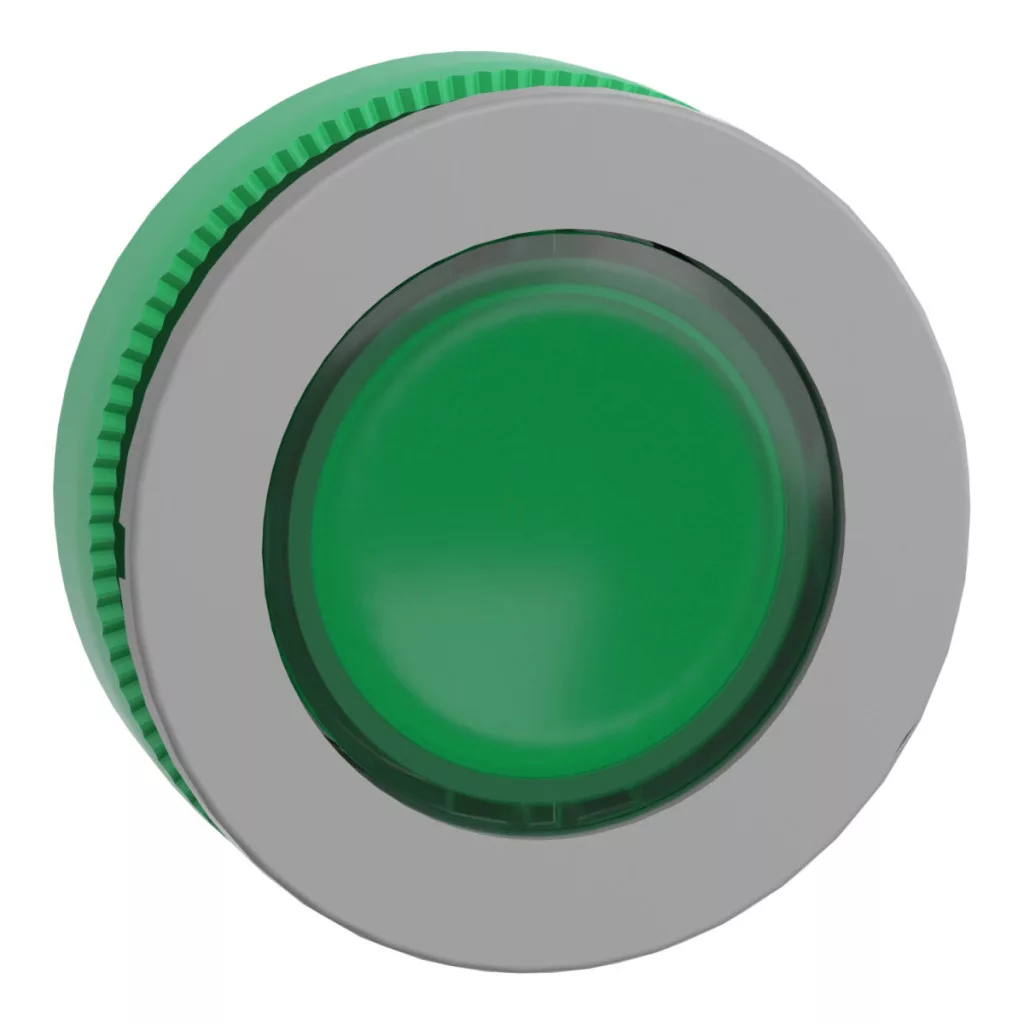

Schneider Electric Harmony XB5 - ZB5FA38C0 - cap de buton din plastic pentru montare încastrată, Ø30, cu revenire, cu capac personalizabil, verde, margine gri - specificații tehnice
Caracteristici principale
Gama de produse: Harmony XB5
Tip de produs: Cap pentru buton iluminabil
Denumire scurtă a dispozitivului: ZB5
Compatibilitate produs: LED universal
Material cadru: Plastic, culoare gri
Diametru de montare: 30,5 mm
Tipul capului: Încastrat
Forma capului unității de semnalizare: Rotund
Tipul acționatorului: Cu revenire prin arc
Profilul acționatorului: Verde, încastrat, fără marcaj
Informații suplimentare privind acționatorul: Pentru inserarea inscripției
Caracteristici suplimentare
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 30 mm
Rezistență la spălarea cu presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10.000.000 de cicluri
Culoarea capacului/acționatorului sau a lentilei: Verde
Marcaj: Fără marcaj
Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TC
Temperatura mediului pentru depozitare: -40...70 °C
Temperatura mediului pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa II, conform standardului IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 62262
Standarde și certificate
Standarde: UL 508, IEC 60947-1, CSA C22.2 nr. 14, JIS C8201-5-1, IEC 60947-5-1, GB 14048.5, IEC 60947-5-4, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Registrul naval Lloyds), listat UL
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
Coduri de configurare electrică
M1: <în cazul a 6 contacte, utilizarea blocurilor simple cu montare pe panou frontal, cu LED încorporat
M2: <în cazul a 6 contacte, utilizarea blocurilor simple și duble cu montare pe panou frontal, cu LED încorporat
M6: <în cazul a 2 contacte, utilizarea blocurilor simple cu montare pe panou frontal, cu LED încorporat și transformator
M10: <în cazul a 2 contacte, utilizarea blocurilor simple cu montare pe panou frontal, cu LED încorporat
MF1: <în cazul a 2 contacte, utilizarea blocurilor simple cu montare pe panou frontal, cu LED încorporat
C4: C14: SF2: C3:
