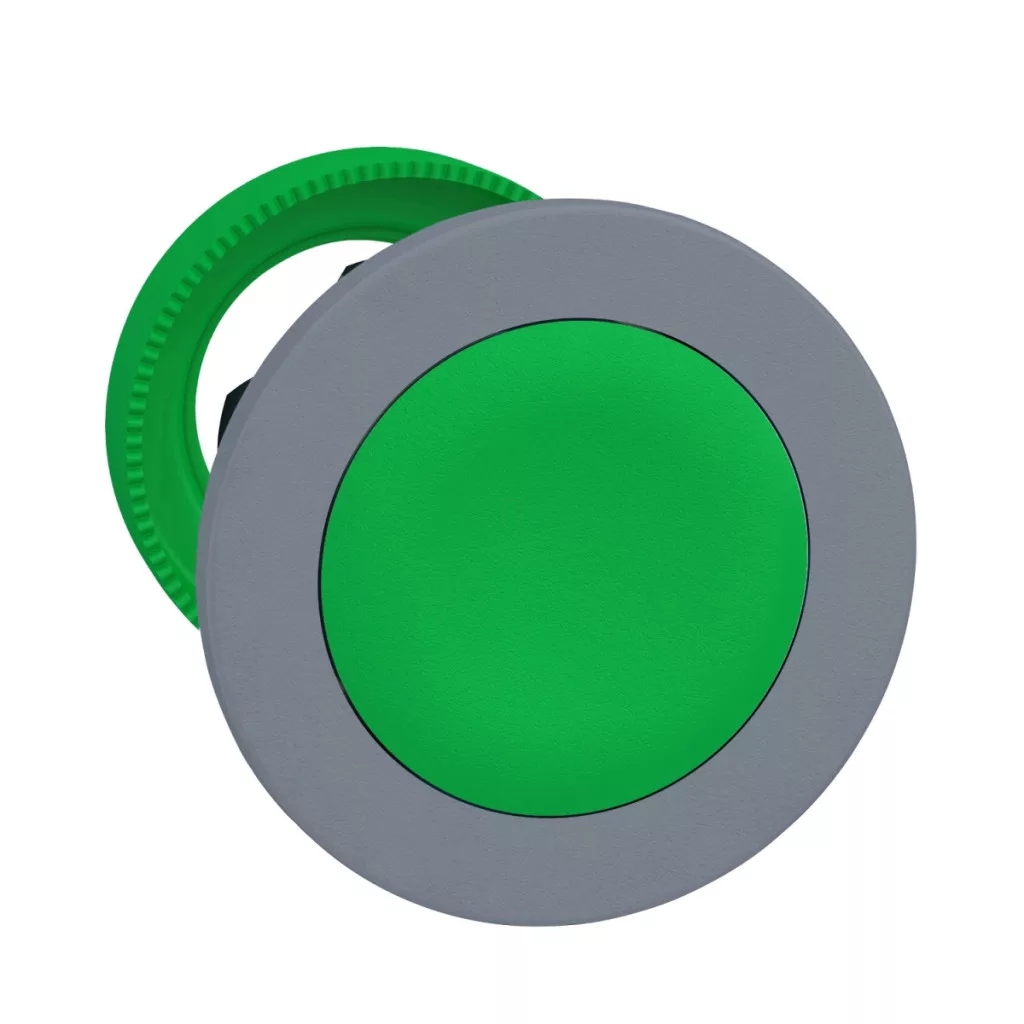

Capul de buton cu numărul de model ZB5FA3C0 din gama de produse Schneider Electric Harmony XB5 este un element de comandă industrial profesional, care oferă o soluție perfectă pentru diverse aplicații industriale. Acest cap de buton de culoare verde, cu montare încastrată în panou, asigură o calitate și o fiabilitate excepționale în timpul utilizării în medii industriale. Capul de buton ZB5FA3C0 face parte din gama de produse Harmony XB5, care include elementele de comandă din categoria premium ale Schneider Electric. Acest model specific este un cap de buton fără iluminare, care se potrivește într-o gaură de montare cu diametrul de 30,5 mm. Butoanul are o suprafață verde, fără marcaje, și este prevăzut cu o margine din plastic de culoare gri, ceea ce îi conferă un aspect elegant. Butonul este prevăzut cu un mecanism de funcționare cu revenire prin arc, ceea ce înseamnă că, după apăsare, revine automat la starea inițială. Caracteristicile tehnice ale capului butonului ZB5FA3C0 sunt remarcabile. Produsul are un diametru de 30 mm, o față frontală de 37 mm × 37 mm și o adâncime de montare de 30 mm. Designul încastrat în panou (built-in-flush) permite butonului să se integreze perfect în suprafața de control. Este compatibil cu accesoriile de tip ZBYF..., ZBZF32, ZBZF33 și ZB5AZ, astfel încât poate fi configurat flexibil în funcție de diferite cerințe de aplicare. Durata de viață mecanică este impresionantă, ajungând până la 10 milioane de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung. Capul butonului ZB5FA3C0 are caracteristici de mediu excelente. Datorită nivelului de protecție IP66 și IP67, este complet protejat împotriva prafului și rezistent la imersie temporară și prelungită în apă, conform standardului IEC 60529. Acest lucru permite utilizarea produsului chiar și în medii în care pot apărea praf, umiditate sau chiar jeturi directe de apă. Butonul poate fi utilizat într-un interval de temperatură de funcționare și depozitare cuprins între -40 °C și +70 °C, ceea ce îl face adecvat pentru utilizarea în condiții extreme. Rezistă chiar și la un jet de apă de înaltă presiune de 7000000 Pa la o temperatură de 55 °C, ceea ce îi sporește și mai mult utilitatea în medii industriale unde este necesară curățarea periodică. Clasificarea IK03 asigură o protecție mecanică moderată împotriva impacturilor externe, conform standardului IEC 50102. Capul butonului ZB5FA3C0 este conform cu numeroase standarde și certificări internaționale, inclusiv UL 508, IEC 60947-5-4, IEC 60947-1, CSA C22.2 nr. 14, JIS C8201-5-1, IEC 60947-5-1 și JIS C8201-1. Produsul deține certificate de listare CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL. Această conformitate și certificare extinsă asigură faptul că produsul poate fi utilizat la nivel global în diverse aplicații industriale și că respectă cerințele stricte de siguranță. Diferitele coduri de asamblare electrică (C1, C2, C11, C15, SF1) permit configurarea flexibilă a produsului pentru diverse cerințe de comutare, utilizând până la 9 contacte, cu blocuri simple și duble, în montare frontală.
Schneider Electric Harmony XB5 - ZB5FA3C0 - cap de buton din plastic pentru montare încastrată în panou, Ø30, cu revenire, verde, margine gri - specificații tehnice
Caracteristici generale
Gama de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumire scurtă a dispozitivului: ZB5
Compatibilitate produs: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Caracteristici fizice
Material ramă: Plastic, cu acoperire gri
Diametru de montare: 30,5 mm
Tipul capului: Încastrat în panou
Cantitate minimă de vânzare: 1
Forma capului unității de semnalizare: Rotund
Tipul acționării: Revenire cu arc
Profil acționare: Verde, încastrat, fără marcaj
Dimensiuni
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 30 mm
Grosime de prindere: 1-6 mm / 0,04-0,24 in.
Caracteristici de performanță
Durată de viață mecanică: 10.000.000 de cicluri
Cod de asamblare electrică
C1: C2: C11: C15: SF1: Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant la depozitare: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529
Rezistență la spălarea cu jet de apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificate
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, CSA C22.2 nr. 14, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Caracteristici de rezistență
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă sinusoidală parțială conform IEC 60068-2-27, 50 gn (durată = 11 ms) în cazul unei accelerații semisinusoidale, conform IEC 60068-2-27, 25 gn (durată = 6 ms) în cazul a 1000 de șocuri pe fiecare axă, conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6, 2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
