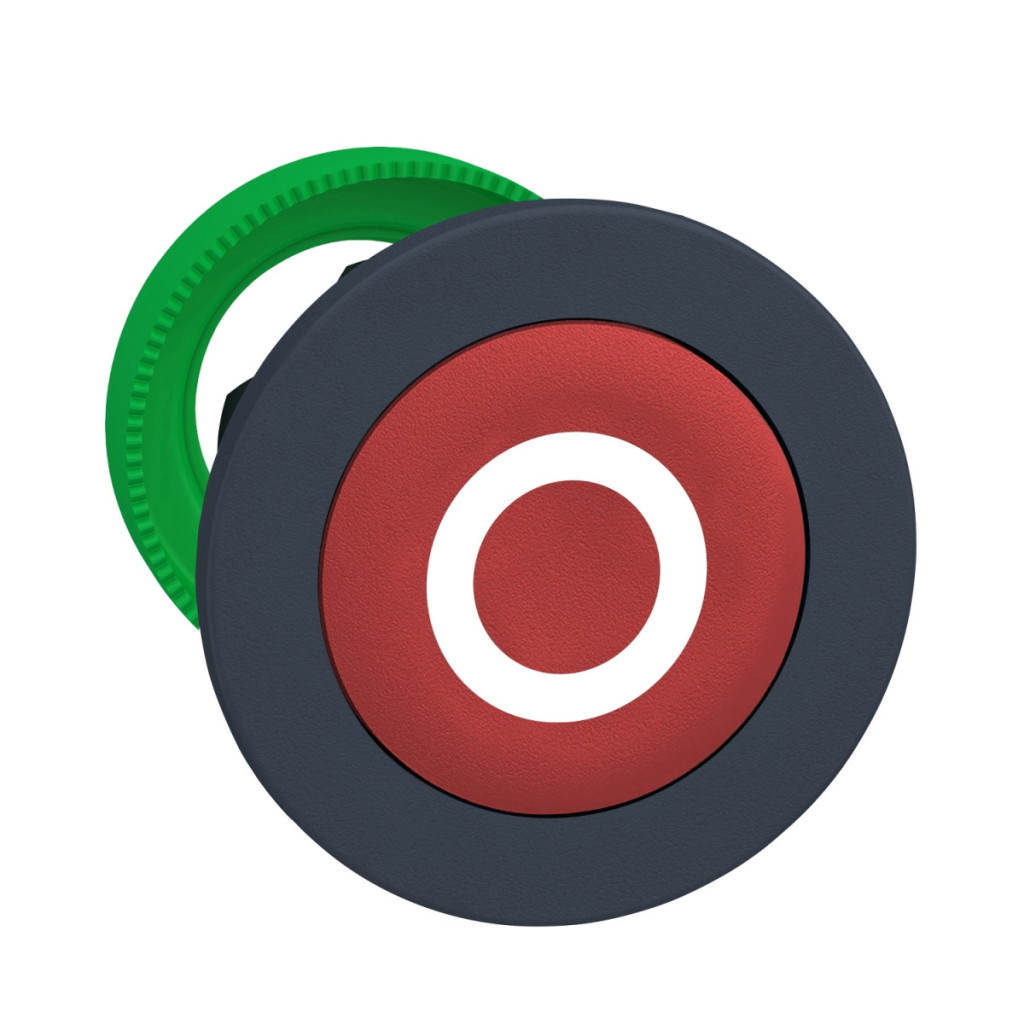

Capul butonului Schneider Electric Harmony XB5 seria ZB5FA432 este un element de control industrial de înaltă calitate, fiind alegerea perfectă atât pentru aplicații industriale, cât și comerciale, unde este necesar un buton fiabil și durabil. Acest produs premium face parte din familia de produse Harmony XB5, recunoscută la nivel mondial pentru calitatea și fiabilitatea sa excepționale. ZB5FA432 este un buton roșu cu diametrul de 30 mm, care poate fi montat la nivel, cu marcaj alb „O”. Designul butonului cu revenire prin arc și cadru din plastic gri închis asigură că butonul revine întotdeauna la poziția inițială după ce a fost apăsat. Designul elegant, rotund, nu numai că îi conferă un aspect estetic, dar promovează și ușurința în utilizare și recunoașterea. Butonul nu este iluminat, ceea ce îl face ideal pentru locații în care este necesară o comutare mecanică simplă și fiabilă. Produsul se bucură de o durabilitate excepțională, cu o durată de viață mecanică impresionantă de 10 milioane de cicluri de comutare. Acest lucru este deosebit de avantajos în medii industriale solicitante, unde elementele de control trebuie să reziste la o utilizare continuă și intensivă. Capul butonului are un strat protector TH, care îi sporește și mai mult durabilitatea și rezistența. ZB5FA432 poate fi utilizat într-un interval larg de temperaturi, de la -40 °C la +70 °C, ceea ce permite utilizarea sa atât în medii extrem de reci, cât și în medii extrem de calde. Are o clasă de protecție de clasa II, care respectă standardul IEC 60536. Are o protecție IP remarcabilă: IP66, IP67, IP69 conform IEC 60529 și IP69K conform ISO 20653. Aceasta înseamnă că este complet protejat împotriva prafului și poate rezista la jeturi puternice de apă, chiar și la spălarea cu presiune înaltă (până la 7000000 Pa la 55 °C, de la o distanță de 0,1 metri). De asemenea, este conform cu cerințele UL 50 E Tip 4, 4X, 12 și 13, permițând o utilizare versatilă într-o varietate de medii. Produsul are un grad de rezistență la impact IK03 conform IEC 50102. Oferă o rezistență excelentă la vibrații și șocuri: 30 gn (pentru 18 ms), 50 gn (pentru 11 ms) cu accelerație semisinusoidală și 25 gn (6 ms) pentru 1000 de șocuri pe fiecare axă, în conformitate cu IEC 60068-2-27. Rezistență la vibrații de 5 g (la 10-500 Hz) și 2 mm vârf-vârf (la 2-10 Hz) conform IEC 60068-2-6. Capul butonului ZB5FA432 este conform cu numeroase standarde și certificări internaționale, inclusiv CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE și JIS C8201-1. Este listat UL și certificat CSA, CCC și EAC, asigurând utilizabilitate globală și un nivel ridicat de conformitate. Produsul oferă opțiuni de configurare electrică extrem de flexibile, care sunt indicate prin coduri diferite: C1 (maximum 9 contacte cu blocuri simple, montare frontală), C2 (maximum 9 contacte cu blocuri simple și duble, montare frontală), C11 (maximum 3 contacte cu blocuri simple, montare frontală), C15 (maximum 1 contact cu blocuri simple, montare frontală) și SF1 (maximum 3 contacte cu blocuri simple, montare frontală). Aceste configurații permit îndeplinirea diferitelor cerințe de comutare, fie pentru sarcini de control simple, fie pentru sarcini mai complexe. Capul butonului ZB5FA432 este compatibil cu componentele ZBYF..., ZBZF32, ZBZF33 și ZB5AZ, permițând extinderea și personalizarea sistemului pentru a se adapta cerințelor individuale. Produsul are un diametru de montare de 30,5 mm și dimensiuni CAD de 37 mm lățime, 37 mm înălțime și 30 mm adâncime, rezultând un design compact și economisitor de spațiu.
Schneider Electric Harmony XB5 - ZB5FA432 date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumire scurtă a produsului: ZB5F
Compatibilitate produs: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material cadru: plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: montat la nivel
Ambalaj unitar: 1
Formă unitate de semnalizare: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Placă de apăsare roșie, marcată cu O (albă)
Informații suplimentare
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 30 mm
Durată de viață mecanică: 10.000.000 de cicluri
Cod de asamblare electrică: C1 (max. 9 contacte, blocuri simple, montabile frontal)
C2 (max. 9 contacte, blocuri simple și duble, montabile frontal)
C11 (max. 3 contacte, blocuri simple, montabile frontal)
C15 (max. 1 contact, cu blocuri simple, montabile frontal) SF1 (max. 3 contacte, cu blocuri simple, montabile frontal) Caracteristici de mediu Tratament de protecție: TH Temperatură de depozitare: -40...70 °C Temperatură de funcționare: -40...70 °C Categorie de supratensiune: Clasa II conform IEC 60536 Grad de protecție IP: IP66, IP67, IP69 conform IEC 60529
IP69K conform ISO 20653
Tip 13, Tip 12, Tip 4, Tip 4X conform UL 50 E
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1 Certificări de produs: UL, CSA, CCC, EAC Rezistență mecanică Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală, conform IEC 60068-2-27 50 gn (durată = 11 ms) accelerație semiondă sinusoidală, conform IEC 60068-2-27
25 g (durată = 6 ms) până la 1000 de impacturi pe fiecare axă, conform IEC 60068-2-27
Rezistență la vibrații: 5 g (f= 10...500 Hz) conform IEC 60068-2-6
2 mm vârf-la-vârf (f= 2...10 Hz) conform IEC 60068-2-6
Informații de montare
Grosime de prindere: 1-6 mm / 0,04-0,24 inci Decupaj recomandat în panou: Ø30,75 mm (Ø30,5 +0,5/0 mm)
