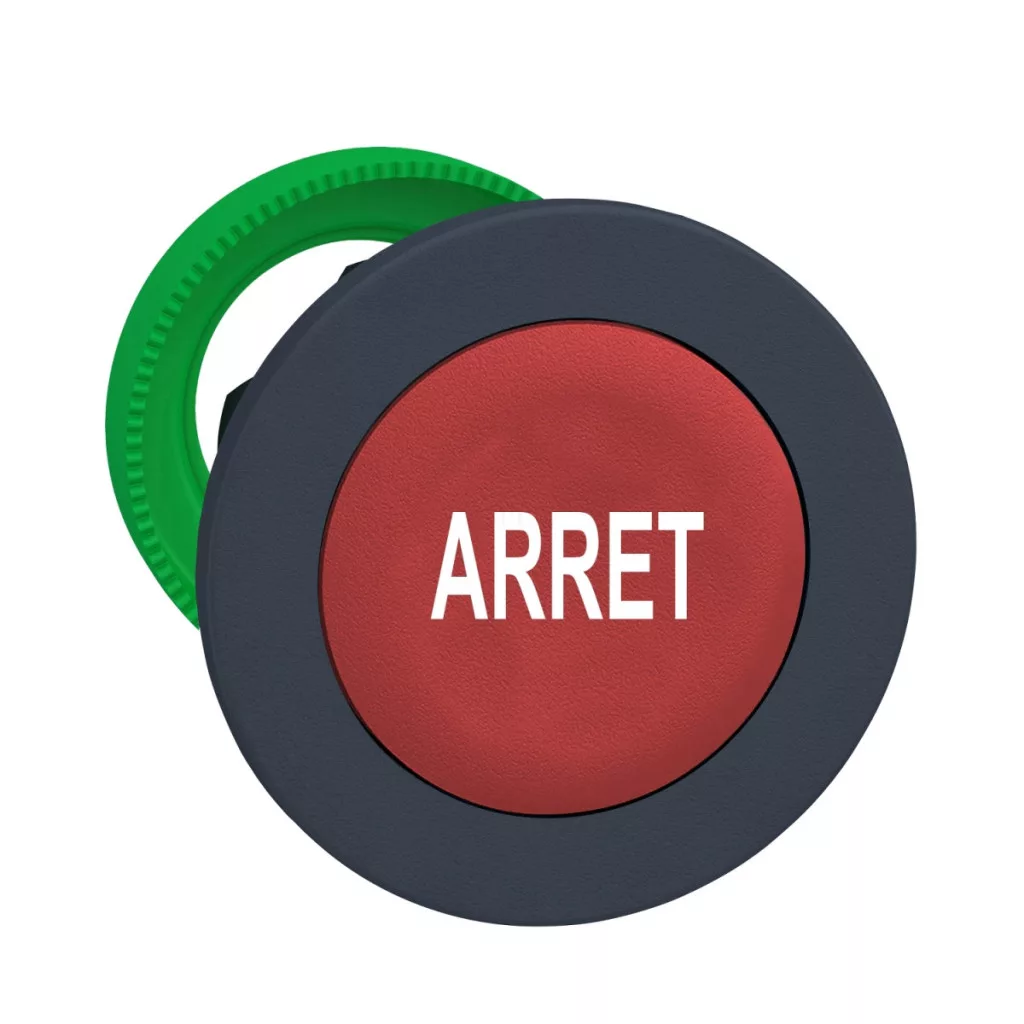

ZB5FA433, parte a gamei Schneider Electric Harmony XB5, este un buton de înaltă calitate, montat încastrat, conceput pentru o funcționare fiabilă în sistemele de control industrial. Această versiune roșie cu inscripția „ARRET” (STOP) este ideală pentru indicarea funcțiilor de oprire de urgență sau de oprire critică în medii industriale. Inscripția albă „ARRET” de pe produs indică în mod clar funcția butonului operatorilor. Designul tehnic al capului butonului ZB5FA433 urmează designul dovedit al seriei Harmony XB5, asigurând o durată lungă de viață și o funcționare fiabilă chiar și în cele mai dure condiții industriale. Combinația dintre cadrul din plastic gri închis și butonul cu arc de revenire roșu nu numai că face dispozitivul funcțional, dar îi conferă și un aspect estetic. Datorită diametrului standard de instalare de 30,5 mm, acesta poate fi instalat cu ușurință în majoritatea panourilor de control industriale. Din punct de vedere tehnic, ZB5FA433 are parametri impresionanți. Capul rotund și încastrat al butonului are o durată de viață mecanică de 10 milioane de cicluri de funcționare, ceea ce garantează o funcționare fiabilă pe termen lung. Produsul este compatibil cu accesoriile ZBYF, ZBZF32, ZBZF33 și ZB5AZ, oferind opțiuni de configurare flexibile pentru diferite aplicații. Pentru asamblarea electrică, produsul acceptă mai multe configurații de cod, cum ar fi C1 (maximum 9 contacte per bloc în montarea pe panoul frontal), C2, C11, C15 și SF1, permițând diferite aranjamente de contacte pentru a satisface cerințele specifice de control. ZB5FA433 are caracteristici remarcabile de protecție a mediului. Clasele de protecție IP66, IP67, IP69 și IP69K asigură rezistența butonului la praf, apă și chiar jeturi de apă de înaltă presiune. Clasele UL 50 E Tip 4, 4X, 12 și 13 ale produsului sunt o dovadă suplimentară a capacităților sale excelente de protecție. Clasa de rezistență la impact IK03 oferă o protecție mecanică adecvată pentru utilizarea zilnică. Intervalul de temperatură de funcționare și depozitare de la -40 °C la +70 °C permite utilizarea butonului în condiții de temperatură extreme. ZB5FA433 oferă, de asemenea, o rezistență remarcabilă la vibrații și șocuri, verificată prin teste conform diverselor standarde IEC. Produsul poate rezista la o accelerație de până la 50 g într-o undă semisinusoidală de 11 ms, precum și la o accelerație de 25 g în 1000 de impacturi pe axă, asigurând o funcționare fiabilă chiar și în medii industriale cu vibrații intense. Produsul este conform cu numeroase standarde și reglementări internaționale, inclusiv UL 508, seria IEC 60947, CSA C22.2 nr. 14 și JIS C8201, și este certificat UL și CSA.
Schneider Electric Harmony XB5 - Date tehnice ZB5FA433
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumire scurtă a produsului: ZB5F
Compatibilitate produs: ZBYF, ZBZF32, ZBZF33, ZB5AZ
Material cadru: Plastic gri închis
Diametru de montare: 30,5 mm
Design cap: Încastrată
Cantitate minimă de comandă: 1
Forma capului unității indicatoare: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Încastrat roșu, cu inscripția ARRET (alb)
Caracteristici suplimentare
Lățime dimensiune CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 30 mm
Durată de viață mecanică: 10.000.000 de cicluri de funcționare
Cod de asamblare electrică:
C1: max. 9 contacte cu blocuri simple în montarea pe panoul frontal
C2: max. 9 contacte cu blocuri simple și duble în montarea pe panoul frontal
C11: max. 3 contacte cu blocuri simple în montarea pe panoul frontal
C15: max. 1 contact cu blocuri simple în montarea pe panoul frontal
SF1: max. 3 contacte cu blocuri simple în montarea pe panoul frontal
Mediu
Protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II, conform IEC 60536
Grad de protecție IP:
IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Tip 13 conform UL 50 E
Tip 12 conform UL 50 E
Tip 4 conform UL 50 E
Tip 4X conform UL 50 E
Rezistență la jeturi de apă de înaltă presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări ale produsului: Listat UL, CSA
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
25 gn (durată = 6 ms) pentru 1000 de impacturi pe toate axele conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
