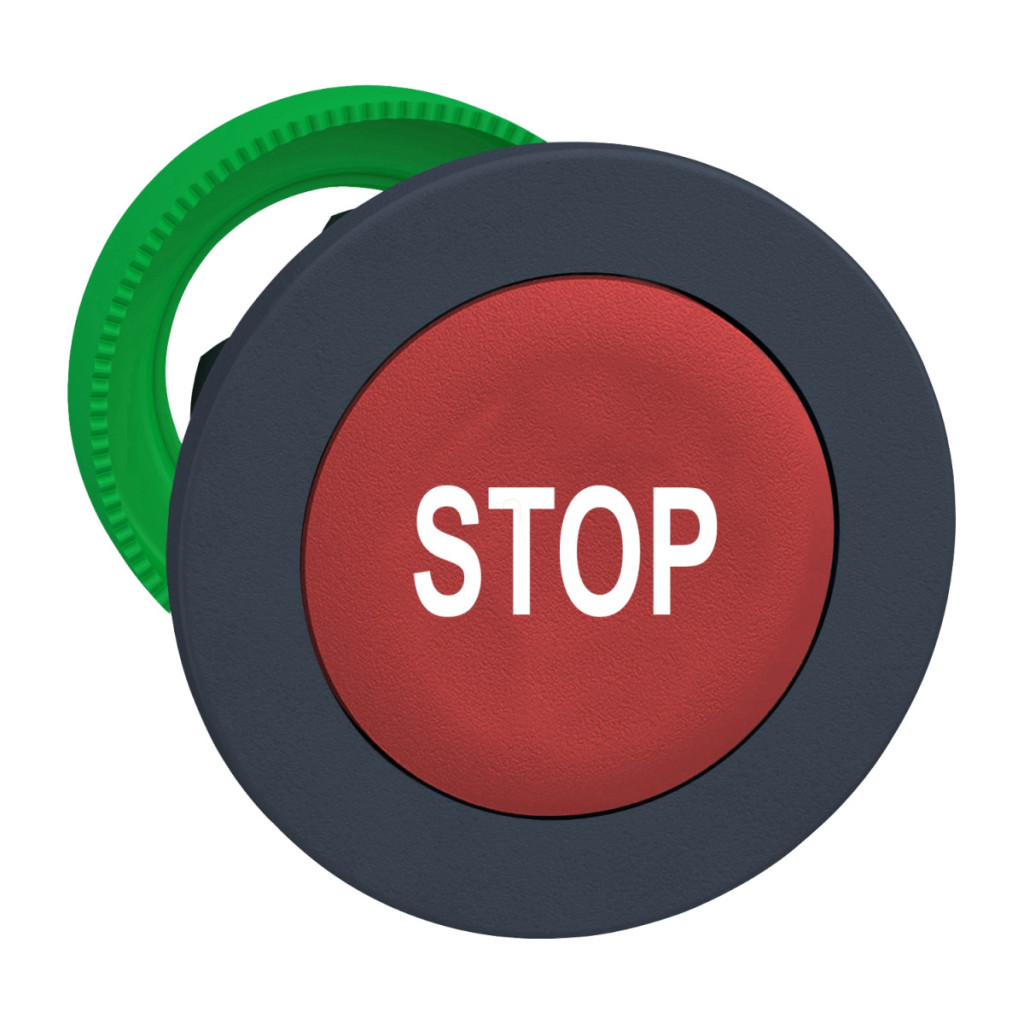

Capul butonului ZB5FA434 din seria Harmony XB5 de la Schneider Electric este un dispozitiv de control de înaltă calitate, conceput pentru aplicații industriale, oferind combinația perfectă între fiabilitate și ușurință în utilizare. Acest cap de buton montat la nivel, neiluminat, este roșu, cu cuvântul STOP marcat cu alb pe suprafața sa, oferind o oprire de urgență clar vizibilă și fără ambiguitate în orice mediu industrial. În ciuda designului său compact, ZB5FA434 oferă o durabilitate excepțională. Butonul are un mecanism de revenire cu arc, astfel încât revine automat la poziția normală după acționare. Butonul, cu un diametru de montare de 30,5 mm, este fabricat cu un cadru din plastic gri închis, care îi conferă un aspect elegant, rezistând în același timp la condiții dure. ZB5FA434 este încastrat, are formă rotundă și necesită doar 30 mm adâncime în spatele panoului de montare, ceea ce îl face o soluție economisitoare de spațiu pentru panourile de control industriale. Dispozitivul are clase de protecție IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este complet rezistent la praf și apă și poate rezista la spălarea cu presiune înaltă (până la 7000000 Pa la 55 °C de la o distanță de 0,1 metri). De asemenea, este clasificat ca tip 4, 4X, 12 și 13 conform standardelor UL. Durabilitatea sa mecanică este garantată de un număr impresionant de 10 milioane de cicluri de comutare, asigurând o durată de viață extrem de lungă chiar și în condiții de utilizare intensivă. Rezistența la impact IK03 oferă o protecție suplimentară împotriva impactului fizic. Produsul este extrem de flexibil în configurație, poate fi utilizat cu diferite ansambluri electrice (configurații marcate cu codurile C1, C2, C11, C15, SF1) și pot fi conectate până la 9 contacte, în funcție de blocurile de contact utilizate pentru montarea pe panoul frontal. ZB5FA434 este compatibil cu accesoriile și accesoriile ZBYF... și ZBZF32, ZBZF33 și ZB5AZ, ceea ce facilitează integrarea în sistemele existente. Capul butonului Schneider Electric ZB5FA434 funcționează într-un interval larg de temperaturi (-40 °C până la +70 °C), asigurând performanțe fiabile chiar și în condiții de mediu extreme. Produsul are numeroase certificări internaționale, inclusiv UL, CSA, CCC și EAC, și este conform cu standardele IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, UL 508, CSA C22.2 nr. 14, JIS C8201-5-1 și JIS C8201-1. Toate acestea garantează că capul butonului ZB5FA434 poate fi utilizat oriunde în lume, în diverse medii industriale și aplicații în care siguranța, fiabilitatea și durabilitatea sunt cerințe esențiale.
Schneider Electric Harmony XB5 - ZB5FA434 - buton apăsat din plastic, montat încastrat, Ø30, roșu, „STOP” date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap de buton neiluminat
Denumire scurtă a dispozitivului: ZB5F
Compatibilitate produs: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material cadru: plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: încastrat
Cantitate disponibilă: 1
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Roșu încastrat, STOP (alb)
Informații suplimentare
Lățime totală CAD: 37 mm Înălțime CAD totală: 37 mm Adâncime CAD totală: 30 mm Durată de viață mecanică: 10.000.000 de cicluri Cod de asamblare electrică: - pentru max. 9 contacte, utilizând blocuri simple pentru montarea pe panoul frontal
C2 - pentru max. 9 contacte, utilizând blocuri simple și duble pentru montarea pe panoul frontal
C11 - max. 3 contacte, utilizând blocuri simple pentru montarea pe panoul frontal
C15 - max. 1 contact, utilizând blocuri simple pentru montarea pe panoul frontal
SF1 - pentru până la 3 contacte, utilizând blocuri simple pentru montarea pe panoul frontal
Caracteristici de mediu
Grad de protecție: TH
Temperatură de depozitare: -40...70 °C
Temperatură de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP:
IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Tip 13 conform UL 50 E
Tip 12 conform UL 50 E
Tip 4 conform UL 50 E
Tip 4X conform UL 50 E
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m Grad de protecție IK: IK03 conform IEC 50102 Standarde și certificări Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1 Certificări de produs: listat UL, CSA, CCC, EAC Caracteristici mecanice Rezistență la impact:
30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de impacturi pe fiecare axă conform IEC 60068-2-27
Rezistență la vibrații:
5 gn (f= 10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
