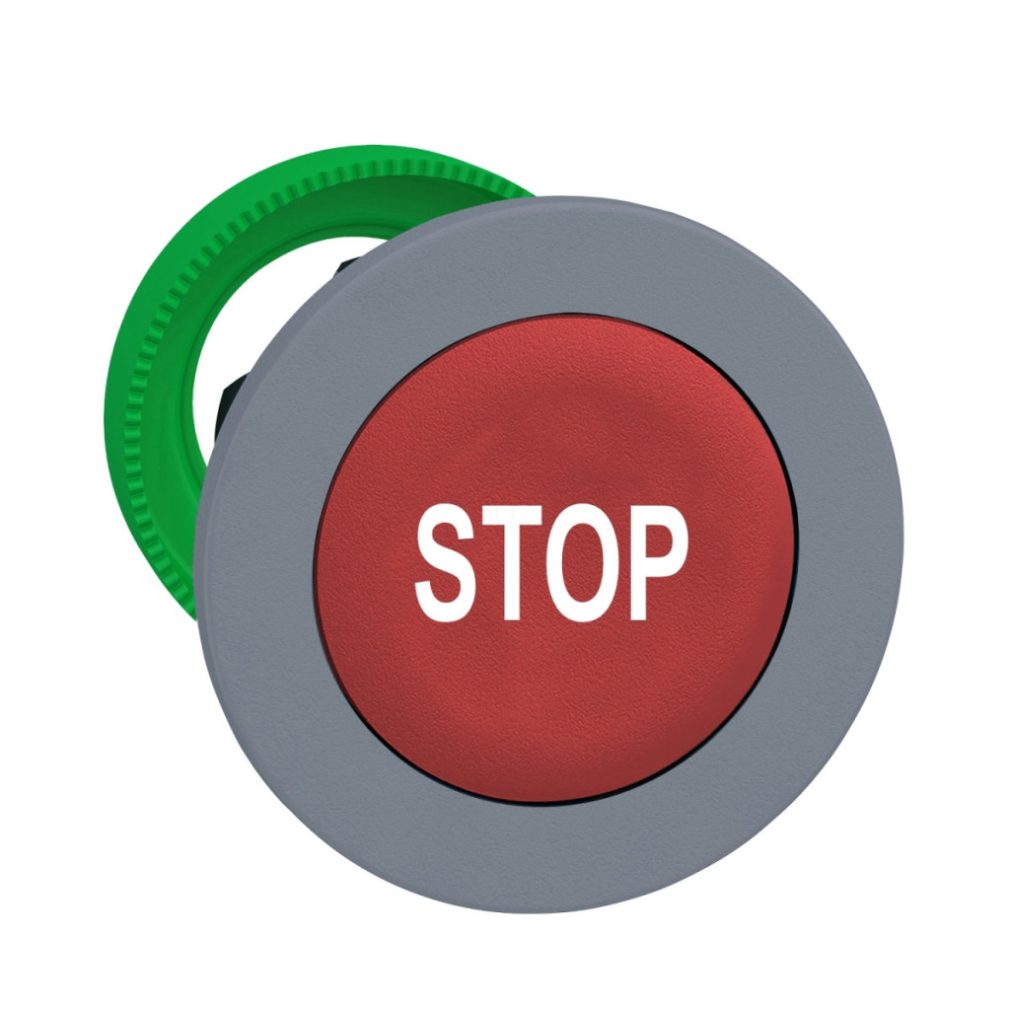

Butonul încastrat Schneider Electric Harmony XB5 seria ZB5FA434C0 este un element de control de înaltă calitate, conceput pentru medii industriale, oferind o fiabilitate excepțională și o durată lungă de viață. Acest buton roșu cu inscripția STOP este alegerea ideală pentru aplicații de siguranță, funcții de oprire de urgență sau orice situație în care mașinile, echipamentele sau procesele trebuie oprite imediat. Butonul ZB5FA434C0 face parte din gama Harmony XB5, o componentă cheie a soluțiilor de automatizare industrială recunoscute pe scară largă ale Schneider Electric. Cu un diametru de 30 mm și un cadru de culoare gri cu capac din plastic, acest buton cu revenire prin arc se potrivește perfect în panourile standard. Designul produsului îl face ușor de instalat, cu o dimensiune de decupare necesară de 30,5 mm. La montarea într-un panou, grosimea de prindere poate fi între 1 și 6 mm, ceea ce oferă opțiuni de montare extrem de flexibile pentru panouri de diferite grosimi. Parametrii tehnici ai capului butonului ZB5FA434C0 sunt impresionanți. Produsul are o durabilitate mecanică remarcabilă, rezistând la până la 10 milioane de cicluri de comutare, ceea ce confirmă angajamentul Schneider Electric de a fabrica produse durabile și fiabile. Datorită claselor de protecție IP66 și IP67, este foarte rezistent la praf și apă, asigurând o funcționare fiabilă chiar și în cele mai dure medii industriale. Produsul poate rezista la spălarea cu presiune înaltă la 55 °C și 7.000.000 Pa de la o distanță de 0,1 metri, ceea ce este deosebit de avantajos în industriile în care curățarea regulată este esențială. Completat de protecția împotriva impactului IK03, ZB5FA434C0 oferă, de asemenea, o rezistență excelentă la impactul mecanic. Butonul are o temperatură de funcționare și depozitare cuprinsă între -40 °C și +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Capul butonului ZB5FA434C0 poate fi utilizat în diverse configurații electrice, inclusiv codurile C1, C2, C11, C15 și SF1, permițând îndeplinirea flexibilă a diferitelor cerințe de comutare. Produsul este conform cu o serie de standarde internaționale, inclusiv UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14 și JIS C8201-1. Certificările UL și CSA ale produsului dovedesc conformitatea acestuia cu standardele internaționale de siguranță. Capul butonului ZB5FA434C0 are o rezistență excelentă la vibrații, suportând vibrații de 5 gn (f= 10...500 Hz) și 2 mm vârf-la-vârf (f= 2...10 Hz), precum și diverse impacturi: 30 gn (durată = 18 ms), 50 gn (durată = 11 ms) și 25 gn (durată = 6 ms) 1000 de impacturi pe fiecare axă. Toate aceste caracteristici fac din capul butonului Schneider Electric ZB5FA434C0 elementul de control ideal pentru aplicații industriale.
Schneider Electric Harmony XB5 - ZB5FA434C0 - cap de buton din plastic încastrat, Ø30, roșu, „STOP”, margine gri date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap pentru buton neiluminat
Denumirea scurtă a produsului: ZB5F
Compatibilitatea produsului: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material placă frontală: Plastic cu acoperire gri
Diametru de montare: 30,5 mm
Tip unitate cap: Încastrată
Cantitate minimă comandă: 1
Formă cap unitate de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Roșu încastrat, STOP (alb)
Informații suplimentare
Lățimea totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 30 mm
Durată de viață mecanică: 10.000.000 de cicluri
Cod asamblare electrică: C1 - <9 contacte pentru montare pe panou frontal folosind blocuri simple
C2 - <9 contacte utilizând blocuri simple și duble pentru montarea pe panoul frontal
C11 - <3 contacte utilizând blocuri simple pentru montarea pe panoul frontal
C15 - <1 contact pentru montarea pe panoul frontal folosind blocuri simple
SF1 - <3 contacte pentru montarea pe panoul frontal folosind blocuri simple
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă în timpul depozitării: -40…70 °C
Temperatura ambiantă în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529
Protecție împotriva spălării cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: listat UL, CSA
Caracteristici mecanice
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 șocuri pe fiecare axă conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10…500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2…10 Hz) conform IEC 60068-2-6
Dimensiuni de montare
Grosime de prindere: 1-6 mm / 0,04-0,24 in.
