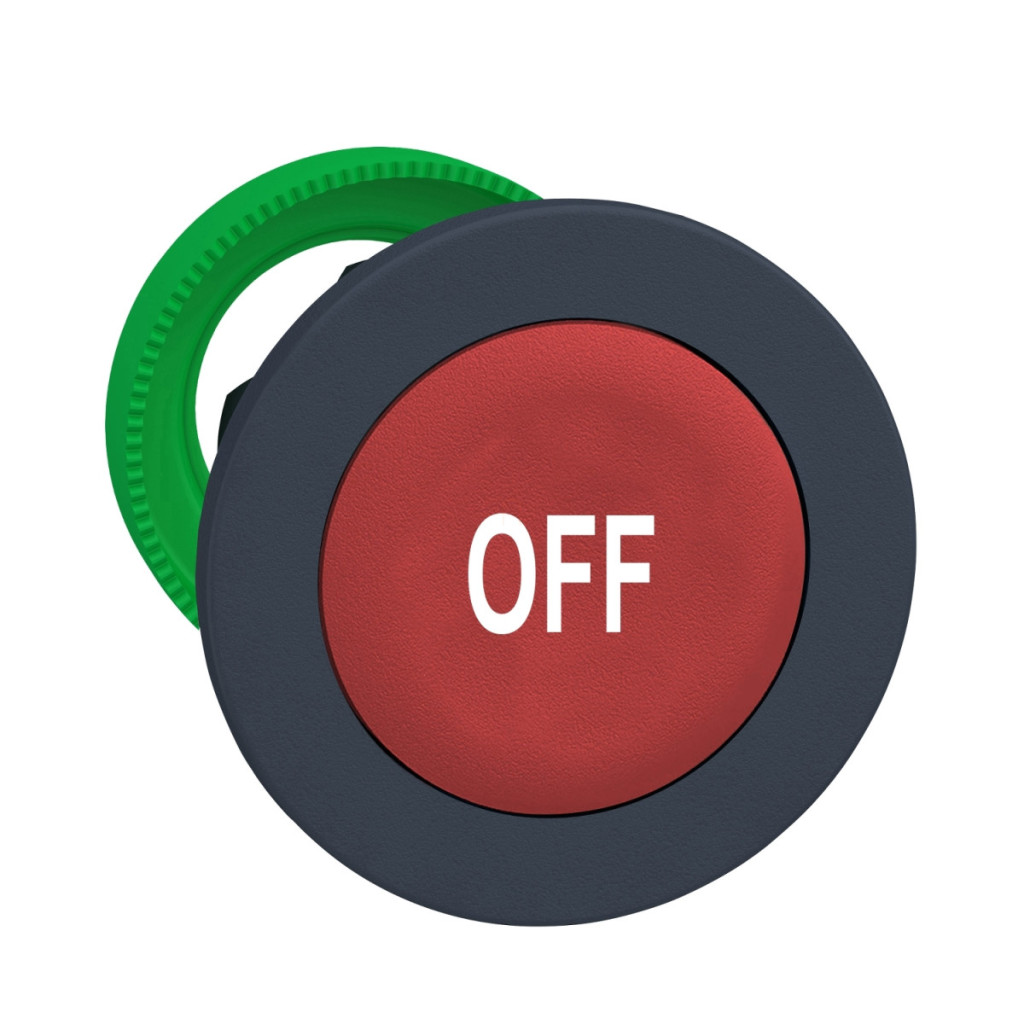

Butonul Schneider Electric Harmony XB5 seria ZB5FA435 este un dispozitiv de control compact, montat încastrat, care reprezintă o componentă fundamentală a sistemelor de control industrial. Acest buton din plastic roșu cu inscripția „OFF” este utilizat în principal în medii industriale ca interfață de utilizator pentru aparate de comutație, mașini și sisteme automatizate. Produsul este un buton neiluminat care poate fi montat într-o gaură cu diametrul de 30,5 mm și are un cadru din plastic de culoare gri închis. Ca parte a seriei Harmony XB5, este compatibil cu o serie de accesorii, inclusiv tipurile ZBYF, ZBZF32, ZBZF33 și ZB5AZ. ZB5FA435 are un mecanism de acționare cu revenire prin arc, ceea ce înseamnă că butonul revine automat la poziția inițială după ce a fost apăsat, fiind ideal pentru aplicații de siguranță sau situații în care este necesară comutarea momentană. ZB5FA435 are parametri tehnici remarcabili. Se caracterizează printr-o durabilitate mecanică excepțională, cu o durată de viață de până la 10 milioane de cicluri de comutare. Are o gamă largă de temperaturi de funcționare, de la -40 °C la +70 °C, ceea ce permite utilizarea sa în condiții de mediu extreme. Produsul are o protecție remarcabilă: IP66, Protecție IP67, IP69 și IP69K în conformitate cu standardele internaționale, ceea ce înseamnă că este rezistent la praf, apă și chiar spălare cu presiune înaltă (până la 7000000 Pa la 55°C). Datorită rezistenței sale la impact IK03, este, de asemenea, rezistent la impactul mecanic. ZB5FA435 poate fi utilizat în diverse configurații electrice și acceptă codurile de asamblare electrică C1, C2, C11, C15 și SF1. Acestea permit diferite combinații de contacte, cum ar fi utilizarea a până la 9 contacte cu montare pe panoul frontal cu un singur bloc sau până la 3 contacte în diverse combinații. Produsul este conform cu o serie de standarde internaționale, inclusiv UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 nr. 14 și JIS C8201-1, și este certificat UL și CSA. Este important de reținut că producția acestui produs va fi întreruptă la 29 octombrie 2025, astfel încât acest lucru trebuie luat în considerare în planificarea pe termen lung sau în proiectele noi. Pentru instalarea capului butonului ZB5FA435 pe panou se recomandă o gaură cu diametrul de 30,5 mm. Detaliile și dimensiunile de instalare sunt furnizate în documentația tehnică a produsului.
Schneider Electric Harmony XB5 - ZB5FA435 - cap de buton din plastic montat încastrat, Ø30, roșu, „OFF” date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tip produs: Cap pentru buton neiluminat
Denumire scurtă a dispozitivului: ZB5F
Compatibilitate: ZBYF, ZBZF32, ZBZF33, ZB5AZ
Material cadru: plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: încastrat
Cantitate minimă de comandă: 1
Formă indicator: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Roșu încastrat, OFF (cu marcaj alb) Date suplimentare Lățime totală CAD: 37 mm Înălțime totală CAD: 37 mm Adâncime totală CAD: 30 mm Durată de viață mecanică: 10.000.000 de cicluri Cod de asamblare electrică: C1 max. 9 contacte cu montare pe panou frontal cu un singur bloc C2 max. 9 contacte cu montare pe panou frontal cu un singur bloc 10.000.000 de cicluri
Cod asamblare electrică: C1 pentru max. 9 contacte cu montare pe panou frontal cu un singur bloc
C2 pentru max. 9 contacte cu montare pe panou frontal cu un singur bloc și cu două blocuri
C11 pentru max. 3 contacte cu montare pe panou frontal cu un singur bloc
C15 max. 1 contact cu montare pe panou frontal cu un singur bloc
SF1 max. 3 contacte cu montare pe panou frontal cu un singur bloc
Parametri de mediu
Tratament de protecție: TH Temperatura ambiantă de depozitare: -40 până la 70 °C Temperatura ambiantă de funcționare: -40 până la 70 °C Categoria de supratensiune: Clasa II conform IEC 60536 Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Tip 13 conform UL 50 E
Tip 12 conform UL 50 E
Tip 4 conform UL 50 E
Tip 4X conform UL 50 E
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1 Certificări de produs: listat UL, CSA Caracteristici mecanice Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de șocuri pe fiecare axă conform IEC 60068-2-27
Rezistență la vibrații: 5 g (f= 10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
Montare și dimensiuni
Grosime de montare: 1-6 mm / 0,04-0,24 inci Dimensiunea recomandată pentru decupajul panoului: Ø30,75 mm (Ø30,5 0+0,5) / Ø1,21 inci (Ø1,20 inci 0+0,0196)
