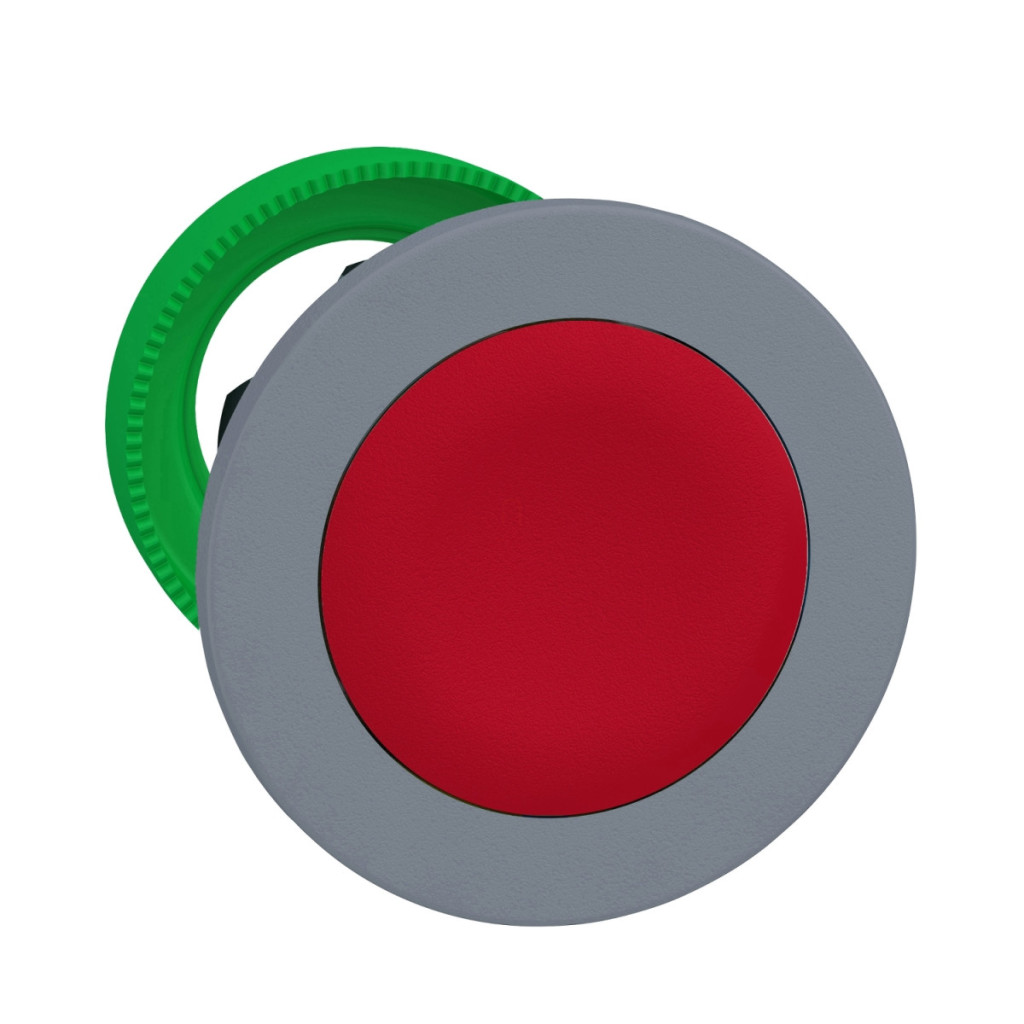

Capul butonului ZB5FA4C0 din gama de produse Harmony XB5 de la Schneider Electric este un dispozitiv de control de înaltă calitate, montat încastrat, conceput pentru aplicații industriale și panouri de control. Capul butonului neiluminat se potrivește într-un orificiu de montare standard de 30 mm și are un design roșu, nemarcat, cu margine gri. Designul tehnic al capului butonului ZB5FA4C0 asigură o durată lungă de viață și o funcționare fiabilă chiar și în cele mai dure medii industriale. Designul de revenire (arc) asigură că butonul revine automat la poziția inițială după eliberare. Produsul este montat încastrat cu un cap rotund indicator. Capacul din plastic este rezistent la diverse substanțe chimice și contaminanți industriali, iar marginea gri conferă un aspect elegant. Parametrii tehnici remarcabili ai ZB5FA4C0 includ protecția IP66/IP67, care oferă o protecție perfectă împotriva prafului și a apei, astfel încât poate fi curățat chiar și cu un jet de apă de înaltă presiune (7000000 Pa, 55 °C). Clasa de rezistență la impact IK03 garantează rezistența la impactul mecanic. Durata de viață mecanică de 10 milioane de cicluri de comutare dovedește calitatea excelentă și fiabilitatea pe termen lung a produsului. Butonul funcționează fiabil la temperaturi cuprinse între -40 °C și +70 °C, fiind potrivit pentru utilizarea în medii extreme. Capul butonului este compatibil cu produsele ZBYF..., ZBZF32, ZBZF33 și ZB5AZ, permițând integrarea flexibilă în sistemele existente. Codul de asamblare electrică permite multiple configurații: C1 (max. 9 contacte, blocuri simple), C2 (max. 9 contacte, blocuri simple și duble), C11 (max. 3 contacte, blocuri simple), C15 (max. 1 contact, utilizând blocuri simple) și SF1 (max. 3 contacte, utilizând blocuri simple montate în față). Dimensiunile produsului asigură un design compact: 37 mm lățime, 37 mm înălțime și 30 mm adâncime. Diametrul de montare al butonului este de 30,5 mm, iar dimensiunea necesară a orificiului de montare este de Ø30,75 mm (recomandată). Butonul Schneider Electric ZB5FA4C0 este certificat conform standardelor internaționale (IEC 60947-5-4, CSA C22.2 Nr. 14, IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1) și este aprobat de mai multe organisme internaționale de certificare (CSA, DNV, BV, LROS, UL). Produsul are o rezistență excelentă la vibrații (5 gn în gama de frecvențe 10-500 Hz) și o rezistență remarcabilă la șocuri (30 gn până la 18 ms, 50 gn până la 11 ms și 25 gn până la 6 ms, 1000 de șocuri pe fiecare axă). Aceste proprietăți sunt deosebit de importante în medii în care echipamentul este expus la vibrații sau impact mecanic, cum ar fi liniile de producție, mașinile sau aplicațiile marine.
Schneider Electric Harmony XB5 - Date tehnice ZB5FA4C0
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB5
Compatibilitate: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material margine: Plastic, acoperire gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Formă cap unitate de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Roșu, încastrat, nemarcat
Informații suplimentare
Lățime totală (CAD): 37 mm
Înălțime totală (CAD): 37 mm
Adâncime totală (CAD): 30 mm
Durată de viață mecanică: 10.000.000 de cicluri
Cod de asamblare electrică: C1 (max. 9 contacte, blocuri simple utilizate, montare frontală)
C2: (max. 9 contacte utilizând blocuri simple și duble montate în față)
C11: (max. 3 contacte utilizând blocuri simple montate în față)
C15: (max. 1 contact, blocuri simple utilizate, montare frontală)
SF1: (max. 3 contacte, blocuri simple utilizate, montare frontală)
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-4, CSA C22.2 nr. 14, IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) pentru 1000 de impacturi pe axă conform IEC 60068-2-27
Rezistență la vibrații: 5 g (f= 10…500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2…10 Hz) conform IEC 60068-2-6
