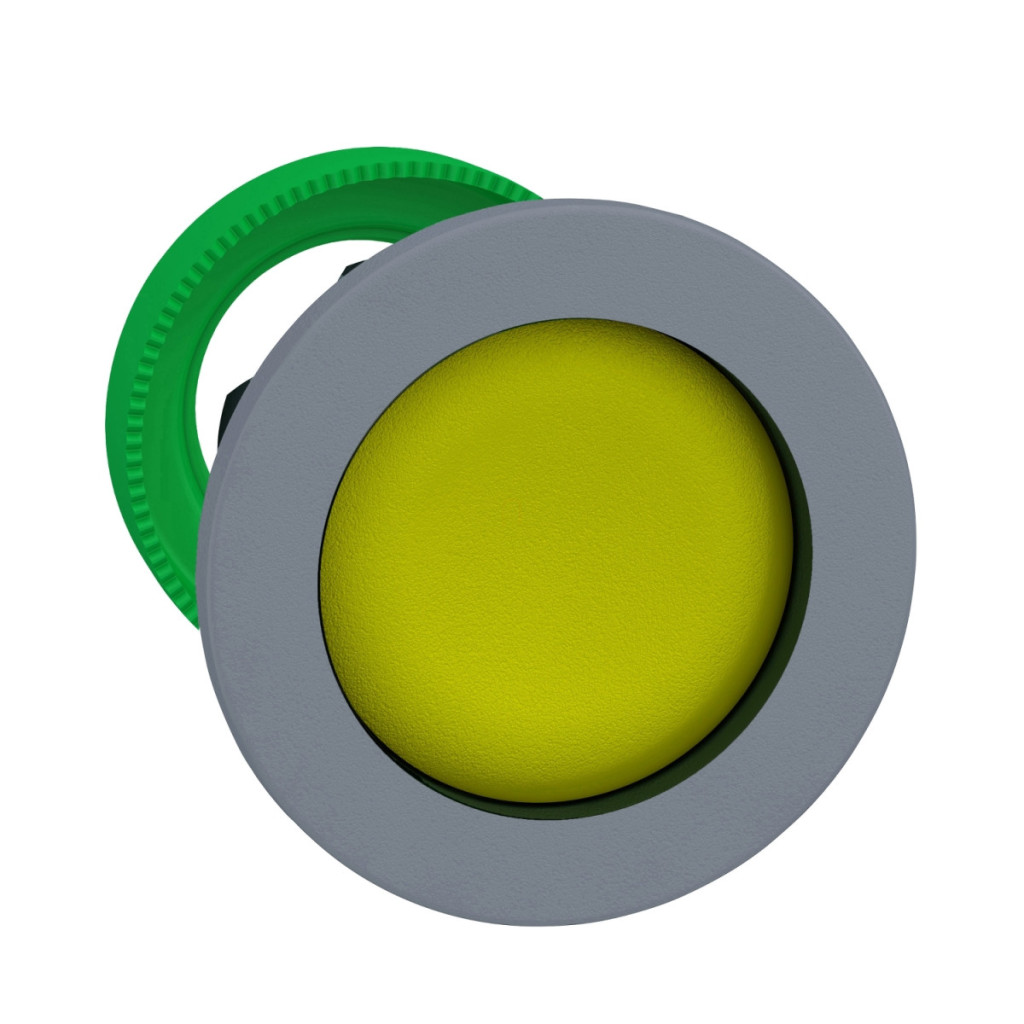

Capul butonului Schneider Electric Harmony XB5 seria ZB5FA5C0 este un dispozitiv de control industrial de înaltă calitate, conceput special pentru montarea încastrată în panouri. Acest cap buton galben cu margine gri este alegerea ideală pentru diverse aplicații de control în care fiabilitatea și durata lungă de viață sunt importante. Capul butonului cu montare pe panou ZB5FA5C0 are un diametru de montare de 30,5 mm, permițând instalarea ușoară în decupaje standard. Produsul are o carcasă din plastic cu margine gri și o suprafață de apăsare galbenă pentru o vizibilitate excelentă. Funcționarea cu revenire prin arc asigură că butonul revine întotdeauna la poziția inițială după ce a fost apăsat. Această funcționalitate este deosebit de utilă în aplicații în care funcționarea instantanee este importantă, cum ar fi funcțiile de oprire sau pornire de urgență. Suprafața de control nu este marcată, astfel încât poate fi personalizată cu etichete adecvate pentru diferite domenii de utilizare. Ca parte a seriei Harmony XB5, capul butonului ZB5FA5C0 are parametri tehnici excelenți. Produsul are un grad de protecție IP66 și IP67 în conformitate cu IEC 60529, ceea ce asigură o protecție completă împotriva prafului și imersiei în apă. Acest lucru permite utilizarea produsului chiar și în medii în care este necesară curățarea cu jet de apă de înaltă presiune - poate rezista la presiuni de până la 7000000 Pa la 55 °C de la o distanță de 0,1 metri. Durabilitatea sa mecanică este remarcabilă: garantează cel puțin 10 milioane de cicluri de comutare. Produsul poate fi utilizat într-un interval de temperatură cuprins între -40 °C și +70 °C, ceea ce permite o gamă extrem de largă de aplicații, chiar și în condiții extreme. Capul butonului poate fi utilizat în diferite configurații, în conformitate cu diferite coduri de asamblare electrică: C1 (maximum 9 contacte într-un singur bloc), C2 (maximum 9 contacte în blocuri simple și duble), C11 (maximum 3 contacte într-un singur bloc), C15 (maximum 1 contact într-un singur bloc) și SF1 (maximum 3 contacte într-un singur bloc). Produsul este compatibil cu accesoriile ZBYF, ZBZF32, ZBZF33 și ZB5AZ, ceea ce îi mărește și mai mult gama de aplicații. Rezistența sa la impact este, de asemenea, demnă de remarcat: clasificat IK03 conform IEC 50102, și a trecut, de asemenea, diverse teste de rezistență la vibrații și șocuri, inclusiv teste de accelerație cu semiondă de 30 gn și 50 gn și 1000 de șocuri la 25 gn pe toate axele. Butonul ZB5FA5C0 este conform cu numeroase standarde internaționale, inclusiv UL 508, IEC 60947-5-4, IEC 60947-1, CSA C22.2 nr. 14, IEC 60947-5-1, JIS C8201-5-1 și JIS C8201-1. Produsul are certificări CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL, care garantează calitatea înaltă și conformitatea cu standardele internaționale. Acest cap de buton este alegerea ideală pentru panouri de control, mașini, linii de producție și orice aplicație industrială în care este importantă o interfață de control fiabilă, durabilă și clar vizibilă.
Schneider Electric Harmony XB5 - ZB5FA5C0 - cap de buton din plastic încastrat, Ø30, retur, galben, margine gri date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB5
Compatibilitatea produsului: ZBYF, ZBZF32, ZBZF33, ZB5AZ
Caracteristici fizice
Material cadru: Plastic cu acoperire gri
Diametru de montare: 30,5 mm
Tip cap: Design încastrat
Tip actuator: Revenire cu arc
Profil actuator: Galben, încastrat, nemarcat
Formă cap unitate transmițător: Rotundă Lățime totală conform CAD: 37 mm Înălțime totală conform CAD: 37 mm Adâncime totală conform CAD: 30 mm Grosime de prindere: 1-6 mm
Caracteristici de performanță
Durată de viață mecanică: 10.000.000 de cicluri
Rezistență la echipamente de spălare de înaltă tensiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Caracteristici electrice
Cod de asamblare electrică: C1 (max. 9 contacte într-un singur bloc cu fixare frontală), C2 (max. 9 contacte în blocuri simple și duble cu fixare frontală), C11 (max. 3 contacte într-un singur bloc cu fixare frontală), C15 (max. 1 contact într-un singur bloc cu fixare frontală), SF1 (max. 3 contacte într-un singur bloc cu fixare frontală)
Caracteristici de protecție
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529
Grad de protecție IK: IK03 conform IEC 50102
Categorie de supratensiune: Clasa II conform IEC 60536
Condiții de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Certificate și conformitate
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, CSA C22.2 Nr. 14, IEC 60947-5-1, JIS C8201-5-1, JIS C8201-1 Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la șocuri și vibrații
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gN (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 25 gN (durată = 6 ms) 1000 vibrații pe fiecare axă conform IEC 60068-2-27
Rezistență la vibrații: 5 gN (f= 10...500 Hz) conform IEC 60068-2-6, 2 mm vârf-la-vârf (f= 2...10 Hz) conform IEC 60068-2-6.
