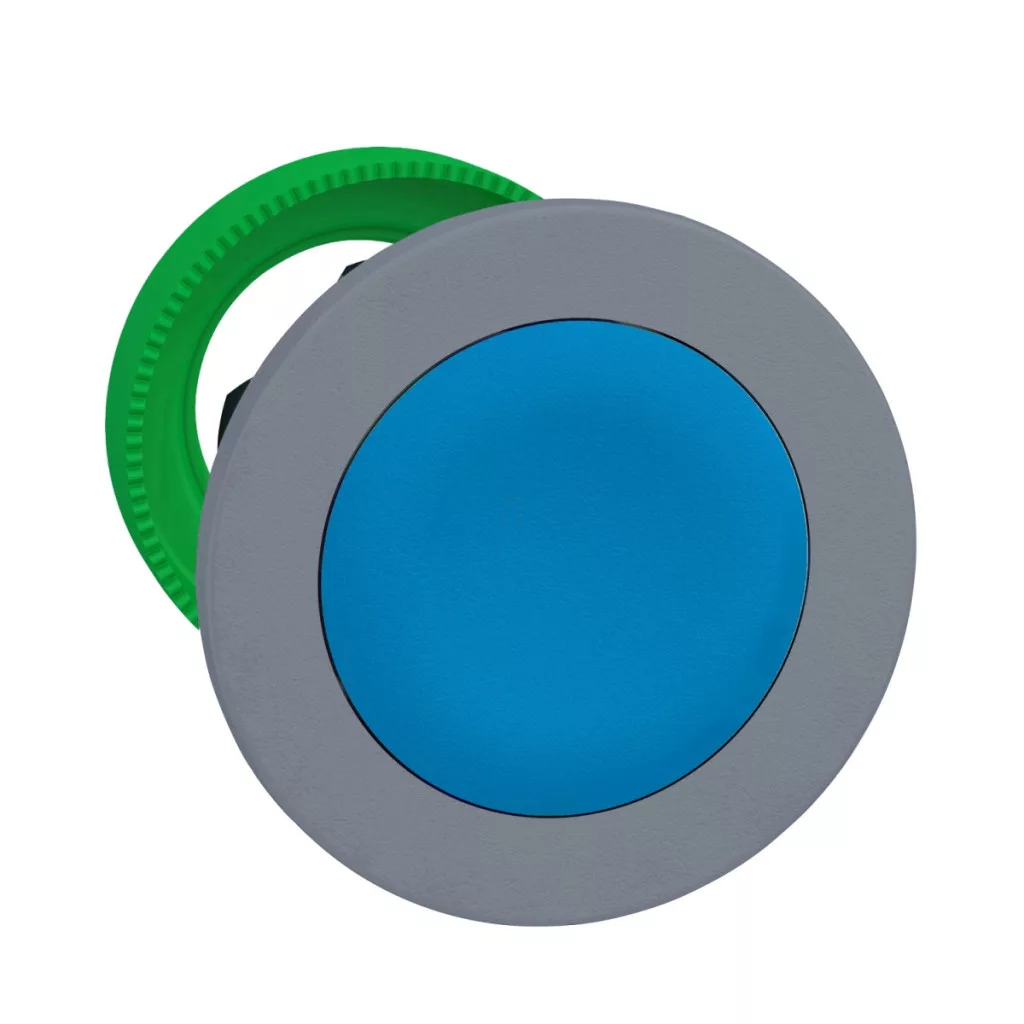

Butonul din plastic încastrat ZB5FA66C0 din gama Harmony XB5 de la Schneider Electric este un element de control industrial de înaltă calitate, care servește în mod fiabil ca interfață de control pentru diverse sisteme automatizate. Acest buton albastru, încastrat, nemarcat, cu margine gri, este deosebit de potrivit pentru utilizarea în medii în care trebuie redus riscul de acționare accidentală. Datorită diametrului standard de montare de 30 mm, este compatibil cu majoritatea panourilor de control și a dulapurilor de comutație. Butonul ZB5FA66C0 are o funcție de revenire cu arc, care asigură revenirea automată a butonului la poziția inițială atunci când presiunea este eliberată. În timpul proiectării produsului, s-a acordat o atenție specială siguranței, după cum indică protecția înaltă, care sporește și mai mult protecția împotriva acționării accidentale. Randa din plastic galvanizat de culoare gri oferă un aspect estetic, fiind în același timp durabilă și rezistentă la solicitările tipice pentru diverse medii industriale. Capul butonului ZB5FA66C0 are parametri mecanici și de mediu remarcabili. Protecția IP66 și IP67 oferă o rezistență excelentă la praf și apă, asigurând o funcționare fiabilă chiar și în medii umede și prăfuite. Rezistența la spălătorii de înaltă presiune cu o presiune de 7000000 Pa și o temperatură de 55 °C extinde și mai mult gama de aplicații în locurile în care este necesară curățarea regulată. Rezistența la impact IK03 oferă o protecție adecvată împotriva impactului mecanic. Butonul poate fi acționat într-un interval de temperatură de la -40 °C la +70 °C, ceea ce îl face potrivit pentru utilizarea în condiții de mediu extreme. Capul butonului Schneider Electric ZB5FA66C0 are date tehnice deosebit de impresionante în ceea ce privește fiabilitatea. Durata sa de viață mecanică de 10 milioane de cicluri de comutare este remarcabilă în această categorie de produse, asigurând o funcționare pe termen lung, fără întreținere. Alte caracteristici remarcabile ale produsului includ rezistența la vibrații (5 gn în intervalul de frecvență 10-500 Hz conform IEC 60068-2-6) și rezistența la șocuri (30 gn pentru 18 ms, 50 gn pentru 11 ms și 25 gn pentru 6 ms, 1000 de impacturi pe axă conform IEC 60068-2-27). Este conform cu numeroase standarde și certificări internaționale, inclusiv CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL. Produsul este compatibil cu accesoriile ZBYF, ZBZF32, ZBZF33 și ZB5AZ, oferind opțiuni de configurare flexibile pentru diferite aplicații.
Schneider Electric Harmony XB5 - ZB5FA66C0 date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Pentru butoane neiluminate
Denumirea scurtă a dispozitivului: ZB5
Compatibilitatea produsului: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material ramă: Plastic zincat gri
Diametru de instalare: 30,5 mm
Tip cap: Încastrat
Cantitate minimă de comandă: 1
Forma capului unității de semnalizare: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Albastru încastrat, nemarcat
Informații suplimentare despre actuator: Guler de protecție înalt
Caracteristici suplimentare
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 30 mm
Durată de viață mecanică: 10.000.000 de cicluri
Cod compoziție electrică: C1 (max. 9 contacte utilizând blocuri simple cu montare pe panou frontal), C2 (max. 9 contacte utilizând blocuri simple și duble cu montare pe panou frontal), C11 (max. 3 contacte utilizând blocuri simple cu montare pe panoul frontal), C15 (max. 1 contact utilizând blocuri simple cu montare pe panoul frontal), SF1 (pentru până la 3 contacte utilizând blocuri simple cu montare pe panoul frontal)
Descrierea dispozitivului: Ca element de bază
Mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C
Temperatură ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529
Rezistență la spălatoare de înaltă presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Caracteristici mecanice
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 25 gn (durată = 6 ms) pe axă pentru 1000 de impacturi conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10…500 Hz) conform IEC 60068-2-6, 2 mm vârf la vârf (f= 2…10 Hz) conform IEC 60068-2-6
Dimensiuni și instalare
Grosime de montare: 1-6 mm / 0,04-0,24 in
Diametru recomandat pentru orificiul panoului: Ø30,75 mm (Ø30,5 +0,5/-0 mm)
