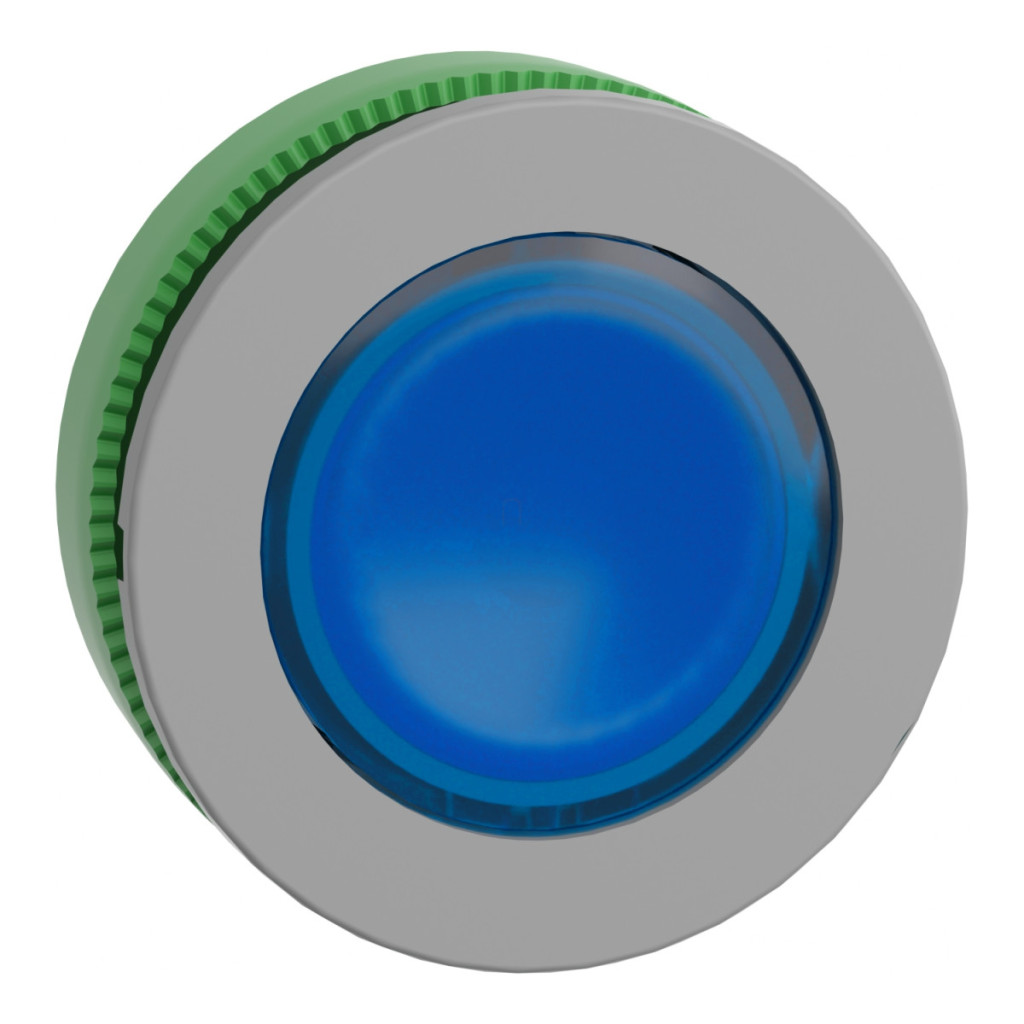

Capul butonului ZB5FA68C0 din familia de produse Schneider Electric Harmony XB5 este alegerea ideală pentru cei interesați de elemente de control profesionale. Acest cap buton albastru cu margine gri este încastrat în panou și asigură o utilizare versatilă și o funcționare fiabilă chiar și în medii industriale. Butonul ZB5FA68C0 are un diametru standard de 30 mm, care respectă standardele industriale obișnuite, facilitând integrarea în sistemele existente. În ceea ce privește specificațiile tehnice, caracteristica sa remarcabilă este durabilitatea mecanică excepțională: garantează 10 milioane de cicluri de comutare, asigurând o durată lungă de viață chiar și în condiții de utilizare intensivă. Funcționarea cu revenire prin arc a produsului permite comutarea precisă, în timp ce suprafața albastră, nemarcată, a butonului oferă o identificabilitate unică. O caracteristică specială a produsului este că permite etichetarea personalizată, astfel încât să puteți adapta butonul la aplicația dvs. specifică. Schneider Electric ZB5FA68C0 este universal compatibil cu LED-urile, permițând utilizarea diferitelor soluții de iluminat. Gradul său ridicat de protecție - IP66 și IP67 conform IEC 60529, precum și NEMA 13 și NEMA 4X - asigură o funcționare fiabilă chiar și în condiții extreme. Produsul este rezistent la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m), ceea ce este o caracteristică deosebit de utilă în mediile industriale. Rezistența sa la impact este clasificată IK03 conform IEC 62262, oferind o protecție adecvată împotriva impacturilor mecanice în timpul utilizării zilnice. Butonul ZB5FA68C0 este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-4, JIS C8201-5-1, GB 14048.5, IEC 60947-5-1, CSA C22.2 Nr. 14, UL 508, IEC 60947-1 și JIS C8201-1. Deține certificări CSA, DNV, BV, LROS (Lloyds register of shipping) și UL, care garantează conformitatea produsului cu cele mai stricte cerințe internaționale de siguranță. Rezistența sa la vibrații este de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei conform IEC 60068-2-27. Poate fi utilizat într-un interval de temperatură ambiantă de -40...70 °C, ceea ce permite o gamă largă de aplicații în diverse industrii.
Schneider Electric Harmony XB5 - ZB5FA68C0 date tehnice
Caracteristici generale ale produsului
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumire scurtă a dispozitivului: ZB5
Compatibilitate produs: LED universal
Material cadru: Plastic, acoperire gri
Diametru de montare: 30,5 mm
Cantitate de vânzare: 1
Tip cap: Montare încastrată
Formă cap unitate indicator: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Albastru, încastrat, nemarcat
Informații suplimentare despre acționare: Potrivit pentru etichetare
Dimensiuni
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 30 mm
Grosime de prindere: 1-6 mm
Caracteristici de performanță
Rezistență la spălare cu presiune înaltă: 7000000 Pa, la 55 °C, de la o distanță de 0,1 m
Durabilitate mecanică: 10000000 cicluri
Culoarea capacului/actuatorului sau lentilei: Albastru
Marcaj: Nemarcată
Coduri de compoziție electrică
M1: <6 contacte, utilizând blocuri simple în montarea pe panoul frontal, cu LED încorporat
M2: <6 contacte, utilizând blocuri simple și duble în montarea pe panoul frontal, cu LED încorporat
M6: <2 contacte, utilizând blocuri simple în montarea pe panoul frontal, cu LED și transformator încorporate
M10: <2 contacte, utilizând blocuri simple în montarea pe panoul frontal, cu LED încorporat
MF1: <2 contacte, utilizând blocuri simple în montarea pe panoul frontal, cu LED încorporat
C4: <6 contacte, utilizând blocuri simple și duble în montarea pe panoul frontal
C14: <2 contacte, utilizând blocuri simple în montarea pe panoul frontal
SF2: <2 contacte, utilizând blocuri simple în montarea pe panoul frontal
C3: <6 contacte, utilizând blocuri simple în montarea pe panoul frontal, cu LED încorporat
Parametri de mediu
Protecție: TC
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 62262
Certificate și standarde
Standarde: IEC 60947-5-4, JIS C8201-5-1, GB 14048.5, IEC 60947-5-1, CSA C22.2 Nr. 14, UL 508, IEC 60947-1, JIS C8201-1 Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
