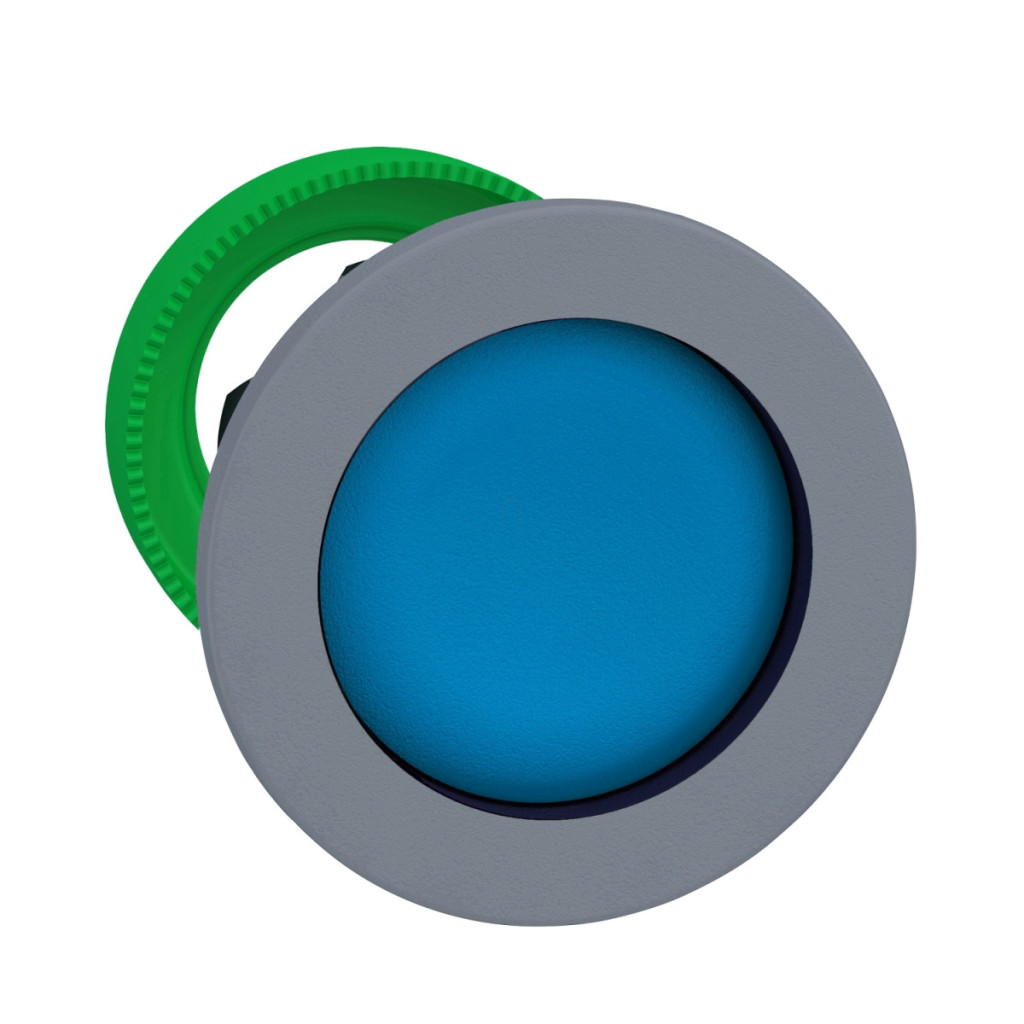

Capul butonului ZB5FA6C0 din familia de produse Schneider Electric Harmony XB5 este un dispozitiv de control de înaltă calitate, conceput pentru aplicații industriale, care se distinge de concurenții săi prin fiabilitate și durabilitate. Acest cap de buton din plastic albastru cu margine gri este alegerea ideală pentru medii în care interacțiunea frecventă cu operatorul și durata lungă de viață sunt importante. Capul butonului ZB5FA6C0 poate fi montat într-o gaură cu diametrul de 30,5 mm și are un design încastrat. Butonul albastru, nemarcat, are o funcție de revenire cu arc, care asigură revenirea automată a butonului la poziția inițială după fiecare apăsare. Produsul se remarcă prin durabilitate mecanică excepțională, putând rezista la 10 milioane de cicluri de comutare, ceea ce este deosebit de important pentru suprafețele de control utilizate frecvent. Este compatibil cu accesoriile ZBYF, ZBZF32, ZBZF33 și ZB5AZ, ceea ce îl face flexibil și adaptabil la diferite cerințe de aplicare. Parametrii tehnici ai capului butonului ZB5FA6C0 sunt impresionanți: are un grad de protecție IP66 și IP67 conform IEC 60529, care oferă o protecție excelentă împotriva prafului și a apei. O caracteristică specială este rezistența sa la spălarea cu presiune înaltă, până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Rezistența sa la impact este IK03 conform IEC 50102. Produsul poate fi utilizat într-un interval de temperatură extrem de larg, între -40 și +70 °C, atât în condiții de funcționare, cât și de depozitare. Dimensiunile sale sunt compacte: 37 mm lățime, 37 mm înălțime și 30 mm adâncime. Poate fi utilizat într-o varietate de configurații electrice, în conformitate cu diferite coduri (C1, C2, C11, C15, SF1), oferind opțiuni flexibile de conectare pentru diferite aplicații. Produsul are certificări recunoscute la nivel internațional, inclusiv CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL. Este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 Nr. 14, UL 508, precum și standardele japoneze JIS C8201-5-1 și JIS C8201-1. Are o rezistență remarcabilă la vibrații și șocuri, confirmată de teste efectuate în conformitate cu diverse standarde: poate rezista la o accelerație de 30 gn și 50 gn semi-sinusoidală pentru diverse durate, precum și la 1000 de șocuri de-a lungul tuturor axelor cu o accelerație de 25 gn. Ca parte a seriei Schneider Electric Harmony XB5, capul butonului ZB5FA6C0 este alegerea perfectă pentru panouri de control industriale, mașini și echipamente unde durata lungă de viață, fiabilitatea și calitatea înaltă sunt cerințe esențiale.
Schneider Electric Harmony XB5 - ZB5FA6C0 - cap de buton din plastic încastrat, Ø30, retur, albastru, margine gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB5
Compatibilitate: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material cadru: Plastic zincat gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Vândut în cantități indivizibile de: 1
Forma capului unității de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Albastru, încastrat, nemarcat Informații suplimentare Lățime totală CAD: 37 mm Înălțime totală CAD: 37 mm Adâncime totală CAD: 30 mm Durată de viață mecanică: 10.000.000 de cicluri Cod de asamblare electrică: C1 pentru 9 contacte, montat frontal folosind blocuri simple 10.000.000 de cicluri
Cod asamblare electrică: C1 <9 contacte, montare frontală cu blocuri simple
C2 <9 contacte, montare frontală cu blocuri simple și duble
C11 <3 contacte, montare frontală cu blocuri simple
C15 <1 contact, montare frontală folosind blocuri simple
SF1 <3 contacte, montare frontală folosind blocuri simple
Descrierea dispozitivului: Element de bază
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, CSA C22.2 nr. 14, UL 508, JIS C8201-1 Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL Rezistență mecanică Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de șocuri de-a lungul fiecărei axe conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
Date privind montarea și distanța
Grosime de prindere: 1 până la 6 mm / 0,04 până la 0,24 in. Decupaj panou pentru butoane, comutatoare și indicatoare luminoase (găuri pre-forate, gata pentru instalare): Diametru recomandat 30,75 mm
