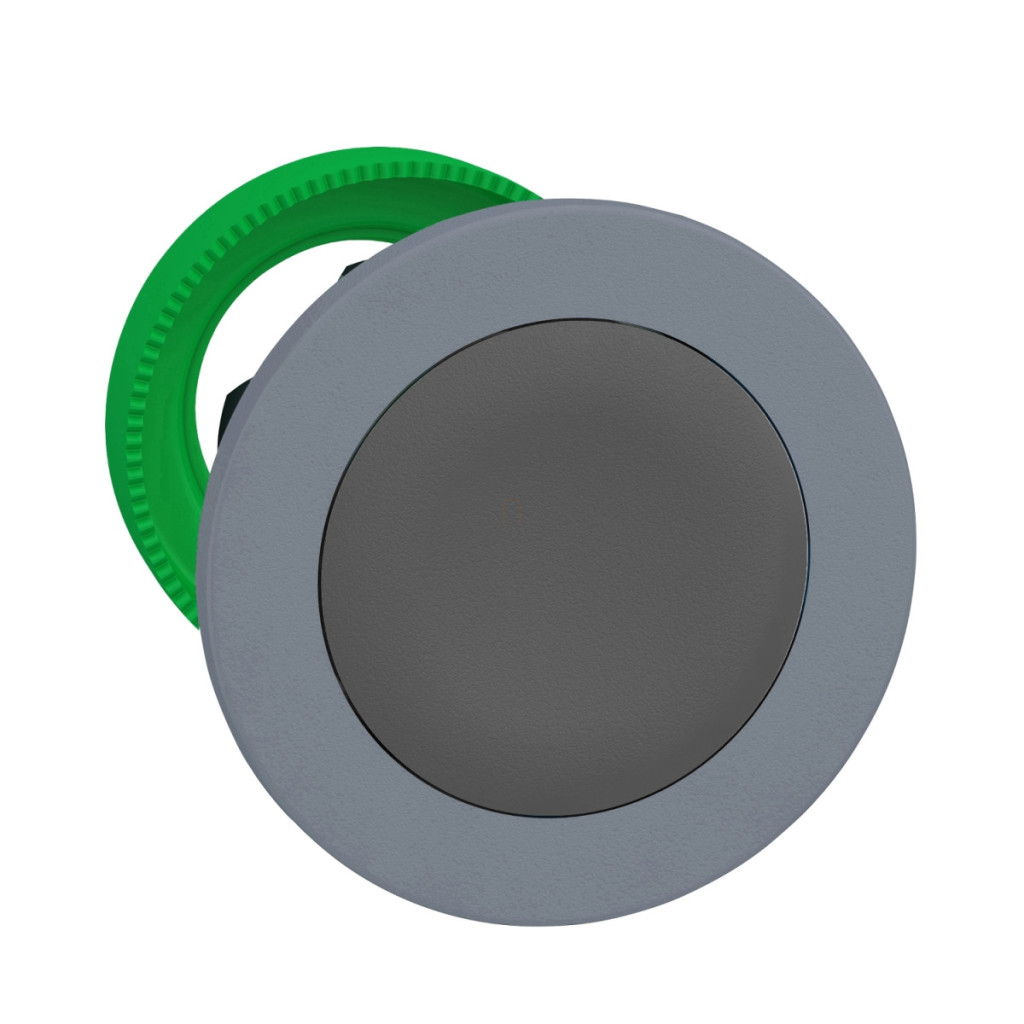

Capul butonului cu montare pe panou ZB5FA8C0 din seria Harmony XB5 de la Schneider Electric este o soluție care poate fi utilizată într-o gamă largă de aplicații industriale profesionale. Acest cap buton inovator, neiluminat, combină funcționarea fiabilă și durata lungă de viață cu un design elegant, fiind alegerea ideală pentru panouri și console de control. Capul butonului ZB5FA8C0 este de culoare gri și este fabricat din plastic cu margine gri. Butonul rotund cu diametrul de 30 mm este montat la nivel, conferind panoului de control un aspect elegant. Mecanismul cu revenire prin arc asigură revenirea automată a butonului la poziția inițială după utilizare. Designul nemarcat permite etichetarea sau marcarea complet personalizată, în funcție de necesități. Parametrii tehnici ai produsului asigură performanțe excepționale. Durabilitatea mecanică garantată pentru 10 milioane de cicluri de funcționare dovedește durata lungă de viață și fiabilitatea modelului ZB5FA8C0. Diametrul de montare de 30,5 mm oferă dimensiuni standard, facilitând instalarea. Gradele de protecție IP66 și IP67 ale butonului oferă o protecție excelentă împotriva prafului și a apei, permițând utilizarea produsului în medii în care poate fi expus la aceste elemente. Rezistența la impact IK03 oferă o robustețe suplimentară produsului. Butonul poate fi utilizat într-o gamă largă de condiții de mediu, cu o temperatură de funcționare cuprinsă între -40 °C și +70 °C. Rezistența sa la spălarea cu presiune înaltă de 7000000 Pa îl face ideal pentru utilizarea în medii industriale unde este necesară curățarea regulată. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-1, UL 508, CSA C22.2 Nr. 14 și altele, și are certificări CSA, DNV, BV, LROS și UL. ZB5FA8C0 poate fi utilizat cu diverse configurații electrice, corespunzătoare codurilor C1, C2, C11, C15 și SF1, ceea ce îl face potrivit pentru o varietate de sarcini de comutare. Aceste coduri determină numărul și dispunerea contactelor care pot fi utilizate, cum ar fi utilizarea blocurilor simple și duble în montarea frontală.
Schneider Electric Harmony XB5 - ZB5FA8C0 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Pentru butoane fără iluminare din spate
Denumirea scurtă a dispozitivului: ZB5
Compatibilitate: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Caracteristici fizice
Material placă frontală: Plastic, acoperit cu strat gri
Diametru de montare: 30,5 mm
Tip cap: Montat încastrat în panou
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Gri, nemarcat
Dimensiuni
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 30 mm
Grosime de prindere: 1-6 mm
Caracteristici tehnice
Durată de viață mecanică: 10.000.000 de cicluri
Coduri de asamblare electrică:
C1: <9 contacte utilizând blocuri individuale în montare frontală
C2: <9 contacte utilizând blocuri simple și duble în montare frontală
C11: <3 contacte utilizând blocuri simple în montare frontală
C15: <1 contact utilizând blocuri simple în montare frontală
SF1: <3 contacte utilizând blocuri individuale în montare frontală
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C Temperatura ambiantă de funcționare: -40...70 °C Categorie de supratensiune: Clasa II, conform IEC 60536 Grad de protecție IP: IP66 și IP67, conform IEC 60529
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55°C, distanță: 0,1 m
Grad de protecție IK: IK03, conform IEC 50102 Standarde și certificăriConformități: CSA C22.2 Nr. 14, UL 508, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezistență
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală, conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală, conform IEC 60068-2-27
25 g (durată = 6 ms) pe axă pentru 1000 de impacturi, conform IEC 60068-2-27
Rezistență la vibrații: 5 g (f= 10...500 Hz), conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz), conform IEC 60068-2-6
