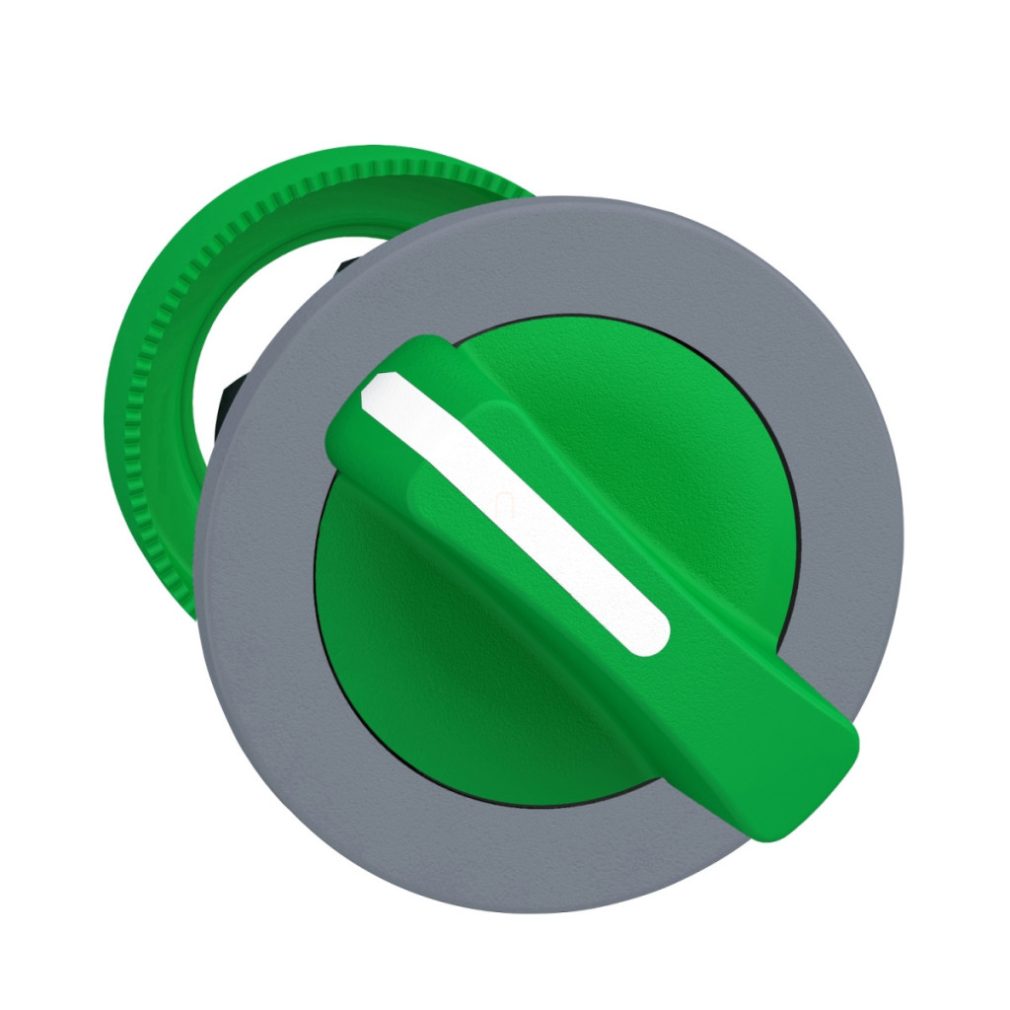

ZB5FD203C0 din seria Harmony XB5 de la Schneider Electric este un comutator selector de înaltă calitate, montat încastrat, ideal pentru panouri de control industriale și dulapuri de distribuție. Acest comutator din plastic verde cu margine gri are un diametru de 30 mm și un design cu două poziții (90°), asigurând o funcționare fiabilă chiar și în cele mai exigente medii industriale. Capul comutatorului selector ZB5FD203C0, parte a familiei de produse Harmony XB5, oferă o flexibilitate remarcabilă pentru o gamă largă de aplicații. Produsul este un element de bază al unui sistem mai mare care poate fi utilizat în diverse ansambluri electrice. Capul comutatorului are un mâner verde standard, iar starea comutării poate fi verificată cu ușurință vizual. Designul „stay put” asigură că comutatorul rămâne în poziția selectată după operare, ceea ce poate fi esențial în anumite procese de control. Produsul are caracteristici tehnice remarcabile. Comutatorul are o durată de viață mecanică de 1.000.000 de cicluri de comutare, ceea ce garantează o utilizare fiabilă pe termen lung în medii industriale. Are un grad de protecție IP66 și IP67 conform IEC 60529, ceea ce înseamnă că este complet protejat împotriva prafului și, de asemenea, protejat împotriva imersiei temporare. Aceste caracteristici îl fac deosebit de valoros în medii în care se preconizează umiditate sau praf. Ca caracteristică suplimentară de protecție, poate rezista la spălarea cu presiune înaltă de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Capul comutatorului selector ZB5FD203C0 poate fi utilizat într-un interval larg de temperaturi (-40...+70 °C) și poate fi depozitat în același interval de temperaturi. Este clasificat ca clasă de protecție II conform IEC 60536. Rezistența sa la impact este IK03 conform IEC 50102. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-4, IEC 60947-1, CSA C22.2 Nr. 14, IEC 60947-5-1, UL 508, JIS C8201-5-1 și JIS C8201-1. Deține numeroase certificări internaționale, precum CSA, DNV, BV, LROS (Lloyds register of shipping) și UL. Produsul are o rezistență excelentă la vibrații, 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, precum și o rezistență remarcabilă la șocuri: 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) cu accelerație semionduală conform IEC 60068-2-27. Această caracteristică este deosebit de importantă în mediile industriale în care echipamentul poate fi supus unor solicitări mecanice semnificative. Dimensiunile fizice ale produsului sunt, de asemenea, demne de remarcat: lățimea și înălțimea CAD sunt de 37 mm, iar adâncimea este de 46 mm. Dimensiunea recomandată pentru decupajul panoului este de Ø30,75 mm (Ø30,5 +0,5/0 mm). Grosimea de montare poate fi reglată între 1 și 6 mm, permițând instalarea în panouri de diferite grosimi. Produsul poate fi conectat folosind terminale cu șurub, conectori plug-in sau conectori Faston, în funcție de configurația electrică selectată.
Schneider Electric Harmony XB5 - ZB5FD203C0 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Comutator selector
Denumirea scurtă a produsului: ZB5
Material cadru: Plastic, acoperire gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Formă actuator: Rotundă
Tipul dispozitivului de acționare: Fix
Profilul dispozitivului de acționare: Mâner standard verde
Informații privind poziția: 2 poziții, 90°
Dimensiuni
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 46 mm
Grosime de prindere: 1-6 mm
Caracteristici tehnice
Durată de viață mecanică: 1.000.000 de cicluri de comutare
Cod de asamblare electrică: C3, C4, C5, C6, C7, C8, C11, C15, SF1 (pentru diverse configurații de contact)
Prezentarea produsului: Element de bază
Caracteristici de mediu
Protecție: TH
Interval de temperatură ambiantă (depozitare): -40...70 °C
Intervalul de temperatură ambiantă (funcționare): -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Nivel de protecție IP: IP66 și IP67 conform IEC 60529
Nivel de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-4, IEC 60947-1, CSA C22.2 nr. 14, IEC 60947-5-1, UL 508, JIS C8201-5-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Capacitate de încărcare mecanică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
