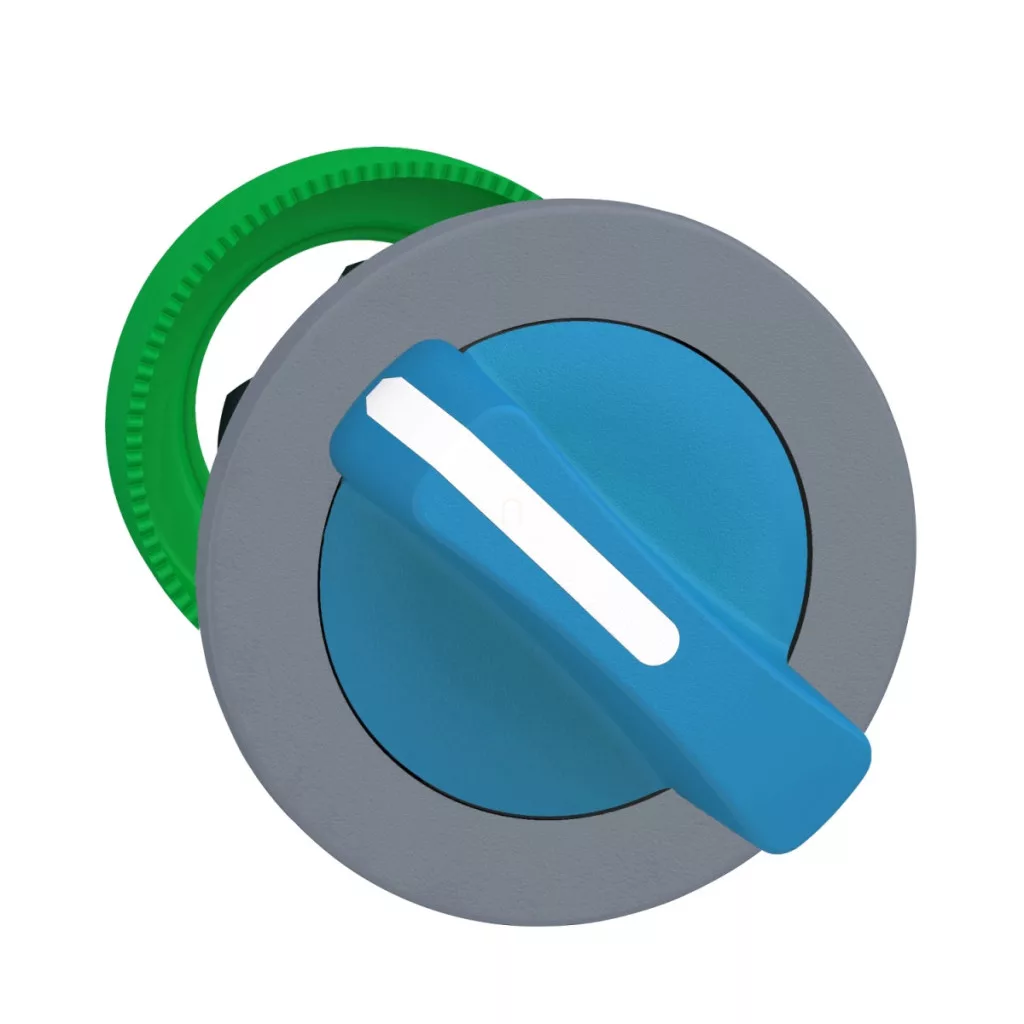

Gama de produse Schneider Electric Harmony XB5 Capul comutatorului selector încastrat ZB5FD206C0 este un element de control profesional conceput pentru utilizare în medii industriale. Acest comutator selector din plastic albastru are o margine gri și se potrivește în majoritatea panourilor de control industriale cu un diametru standard de montare de 30 mm. Comutatorul selector ZB5FD206C0 are două poziții, între care se poate comuta cu o rotire de 90°. Designul „stay put” asigură că comutatorul rămâne în poziția selectată după acționare. Mânerul standard albastru oferă o vizibilitate excelentă și o funcționare ergonomică, în timp ce marginea gri se integrează armonios în majoritatea mediilor industriale. Designul încastrat al produsului oferă un aspect elegant și o protecție sporită. Comutatorul selector are parametri tehnici remarcabili. Are un grad de protecție IP66 și IP67 conform IEC 60529, ceea ce înseamnă protecție completă împotriva prafului și protecție împotriva imersiei intermitente în apă. De asemenea, este conform cu standardele NEMA 13 și NEMA 4X. De remarcat în mod special este rezistența sa la spălarea cu presiune înaltă la 7000000 Pa la 55 °C de la o distanță de 0,1 metri. Durabilitatea sa mecanică este excelentă, fiind proiectat pentru 1.000.000 de cicluri de comutare, asigurând o durată lungă de viață chiar și în condiții de utilizare intensivă. Clasa de rezistență la impact IK03 conform IEC 50102 oferă o protecție adecvată împotriva impactului mecanic. Produsul funcționează în mod fiabil într-o gamă largă de condiții de mediu. Are o gamă extrem de largă de temperaturi de funcționare și depozitare, de la -40 °C la +70 °C. Rezistența la vibrații este de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală și 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27. Produsul aparține categoriei de supratensiune II conform IEC 60536. ZB5FD206C0 are numeroase certificări internaționale, inclusiv CSA, DNV, BV, LROS (Lloyds register of shipping) și UL, asigurând utilizarea la nivel global.
Schneider Electric Harmony XB5 - ZB5FD206C0 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector
Denumire scurtă a produsului: ZB5
Material margine: Plastic cu acoperire gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Unitate de vânzare: 1
Tip acționare: Cu menținere poziție
Profil acționare: Mâner standard albastru
Informații poziție acționare: 2 poziții, 90°
Informații suplimentare
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Cod asamblare electrică: C3 <6 contacte cu blocuri simple pentru montare frontală, C4 <6 contacte cu blocuri simple și duble pentru montare frontală, C5 <5 contacte cu blocuri simple pentru montare frontală, C6 <5 contacte cu blocuri simple și duble pentru montare frontală, C7 <4 contacte cu blocuri simple pentru montare frontală, C8 <4 contacte cu blocuri simple și duble pentru montare frontală, C11 <3 contacte pentru montare frontală cu blocuri simple, C15 <1 contact pentru montare frontală cu blocuri simple, SF1 <3 contacte pentru montare frontală cu blocuri simple
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Protecție: TH
Interval de temperatură de depozitare: -40…70 °C
Interval de temperatură de funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, UL 508, CSA C22.2 nr. 14, IEC 60947-5-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Caracteristici de rezistență
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
