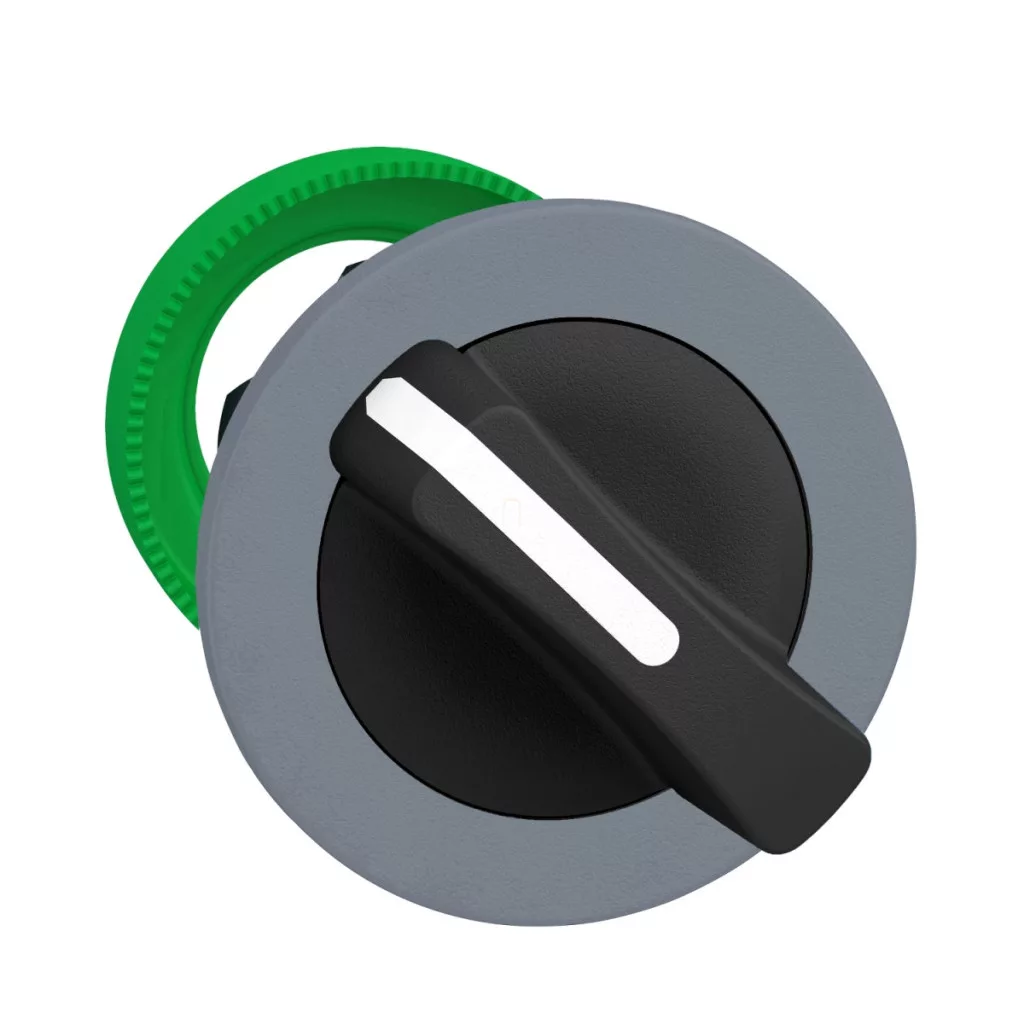

Capul comutatorului selector ZB5FD2C0 din gama Harmony XB5 de la Schneider Electric este un comutator industrial de înaltă calitate, care oferă o soluție fiabilă pentru proiectarea sistemelor și panourilor de control. Acest cap de comutator din plastic, care poate fi montat la nivel, este deosebit de popular în aplicațiile de automatizare industrială, unde sunt necesare elemente de control durabile și ușor de utilizat. Capul comutatorului selector ZB5FD2C0 are un mâner standard negru și o ramă din plastic gri, care conferă un aspect elegant oricărui panou de control. Comutatorul are 2 poziții, poate fi acționat cu o rotire de 90° și rămâne în poziția selectată (funcție de blocare). Această caracteristică îl face ideal pentru aplicații în care feedback-ul vizual al stării comutatorului este important și trebuie evitată comutarea accidentală. Diametrul de montare de 30,5 mm este un standard industrial, ceea ce îl face ușor de integrat în majoritatea panourilor de control. Capul comutatorului selector are o durabilitate mecanică remarcabilă, cu o durată de viață de 1.000.000 de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Produsul are un grad de protecție IP66 și IP67 conform IEC 60529, ceea ce asigură o rezistență completă la praf și protecție împotriva imersiei temporare în apă. De asemenea, este rezistent la jeturi de apă de înaltă presiune (7.000.000 Pa la 55 °C, de la o distanță de 0,1 metri) și are un grad de rezistență la impact IK03 conform IEC 50102. Aceste caracteristici îl fac deosebit de valoros în medii industriale în care apa poate intra în contact cu suprafața de control în timpul spălării sau curățării echipamentelor sau în care pot fi prezenți praf sau alți contaminanți. Capul comutatorului selector ZB5FD2C0 poate fi utilizat într-un interval larg de temperaturi, cu temperaturi de funcționare și depozitare între -40 °C și +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Produsul aparține categoriei de supratensiune Clasa II conform IEC 60536 și este conform cu mai multe standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, UL 508, CSA C22.2 nr. 14, JIS C8201-5-1 și JIS C8201-1. Produsul are, de asemenea, certificări CSA, DNV, BV, LROS (Lloyds register of shipping) și UL, ceea ce sporește și mai mult aplicabilitatea sa în proiecte internaționale. Capul comutatorului selector ZB5FD2C0 poate fi utilizat cu o serie de ansambluri electrice în conformitate cu diverse coduri (C3-C8, C11, C15, SF1), ceea ce îl face flexibil pentru utilizarea într-o varietate de sarcini de comutare. Schneider Electric poziționează produsul ca un element de bază care poate fi extins într-o soluție completă de comutare cu componente suplimentare. Capul comutatorului selector are dimensiunile de 37 mm x 37 mm în lățime și înălțime și 46 mm în adâncime, permițând o instalare compactă. Comutatorul este, de asemenea, rezistent la vibrații (5 gn, f= 2-500 Hz conform IEC 60068-2-6). și are o rezistență excelentă la impact (30 gn 18 ms semiondă sinusoidală sau 50 gn 11 ms accelerație semiondă sinusoidală conform IEC 60068-2-27), ceea ce sporește și mai mult fiabilitatea sa atunci când este utilizat în medii supuse vibrațiilor sau impactului.
Schneider Electric Harmony XB5 - ZB5FD2C0 date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tip: Cap comutator selector
Denumire scurtă produs: ZB5
Material margine: Plastic, galvanizat gri
Diametru de montare: 30,5 mm
Design cap: Încastrat încorporat
Formă de funcționare: Rotundă
Tip de acționare: Fixă
Profil actuator: Mâner standard negru
Informații privind poziția: 2 poziții 90°
Date suplimentare
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Coduri de asamblare electrică:
C3: max. 6 contacte cu blocuri simple, pentru montare pe panou frontal
C4: max. 6 contacte cu blocuri simple și duble, pentru montare pe panou frontal
C5: max. 5 contacte cu blocuri simple, pentru montare pe panoul frontal
C6: max. 5 contacte cu blocuri simple și duble, pentru montare pe panoul frontal
C7: max. 4 contacte cu blocuri simple, pentru montare pe panoul frontal
C8: max. 4 contacte cu blocuri simple și duble, pentru montare pe panoul frontal
C11: max. 3 contacte cu blocuri simple, pentru montare pe panoul frontal
C15: max. 1 contact cu blocuri simple, pentru montare pe panoul frontal
SF1: max. 3 contacte cu blocuri simple, pentru montare pe panou frontal
Caracteristici de mediu
Protecție: TH
Temperatură de depozitare: -40...70 °C
Temperatură de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Protecție IP: IP66 și IP67 conform IEC 60529
Protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Rezistență la impact IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-1, UL 508, IEC 60947-5-4, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
