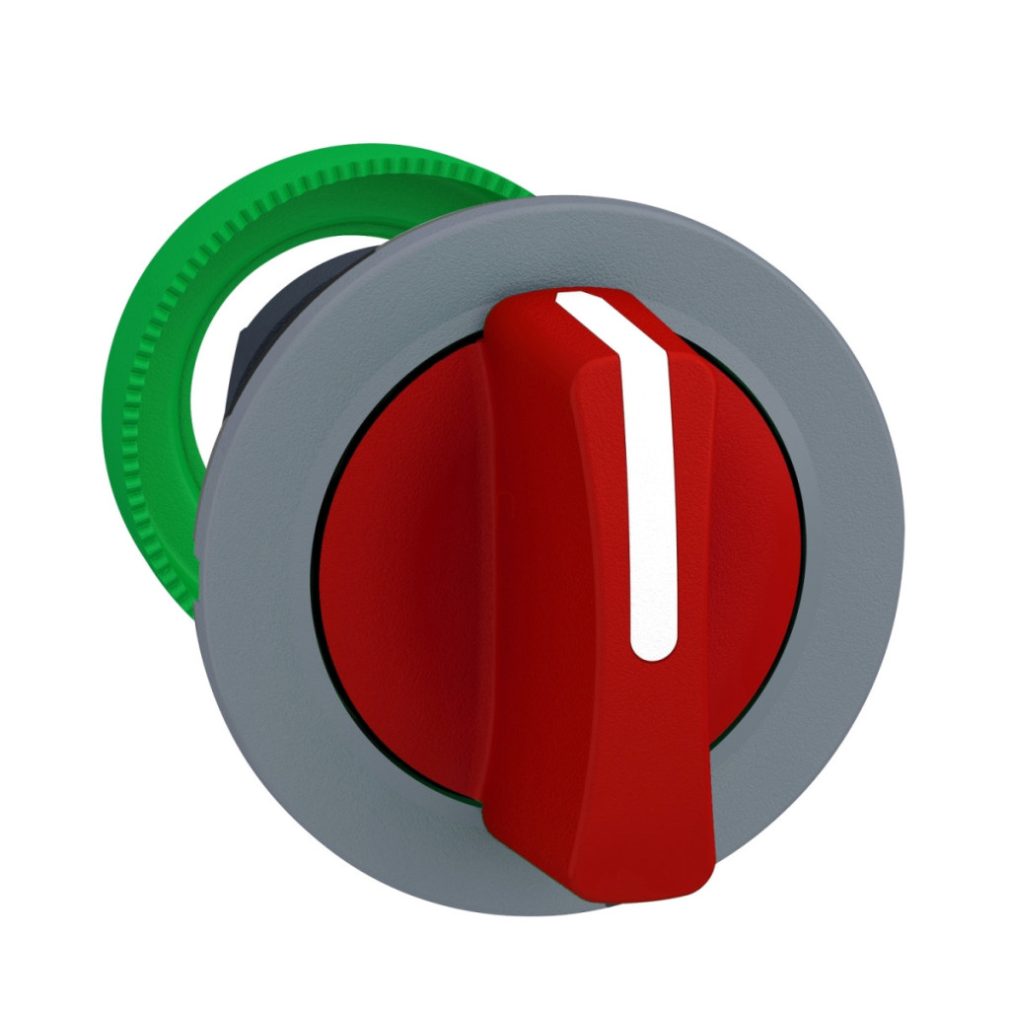

Gama de produse Schneider Electric Harmony XB5 Capul comutatorului selector ZB5FD304C0 este un element de control industrial profesional care asigură o funcționare fiabilă în diverse aplicații de automatizare și control. Acest comutator selector din plastic montat la nivel se potrivește în orificiile de montare standard de 30 mm, fiind compatibil cu majoritatea panourilor de control industriale. Caracteristica principală a comutatorului selector ZB5FD304C0 este funcționarea sa în 3 poziții, care poate fi reglată prin rotirea acestuia cu +/- 45 de grade. Mânerul standard roșu este ușor de recunoscut și ergonomic, iar marginea din plastic gri îi conferă un aspect elegant. Datorită designului său „stay put”, comutatorul rămâne în poziția setată până când îl modificați manual, fiind ideal pentru aplicații în care este necesară o setare constantă. Parametrii tehnici ai ZB5FD304C0 sunt impresionanți: datorită claselor de protecție IP66 și IP67, acesta oferă protecție completă împotriva prafului și imersiei temporare în apă, asigurând o funcționare fiabilă chiar și în medii industriale dure. De asemenea, are clasele NEMA 13 și NEMA 4X, ceea ce înseamnă protecție împotriva uleiului, stropilor de apă și coroziunii. Poate fi curățat cu un aparat de spălat cu presiune de până la 7000000 Pa la o temperatură a apei de 55 °C de la o distanță de 0,1 metri, ceea ce indică o rezistență remarcabilă. Produsul se caracterizează printr-o durabilitate excepțională, cu o durată de viață mecanică de până la 1.000.000 de cicluri de comutare. Rezistența sa la impact IK03 oferă o protecție adecvată împotriva impactului fizic. Capul comutatorului selector poate fi utilizat la temperaturi de funcționare și depozitare între -40 °C și +70 °C, asigurând aplicabilitatea în condiții climatice extreme. De asemenea, are protecție la supratensiune de clasa II conform IEC 60536. ZB5FD304C0 poate fi utilizat în diverse configurații electrice: este compatibil cu diverse dispuneri ale blocurilor de contact conform codurilor C3, C4, C5, C6, C7, C8, C11 și SF1, oferind o flexibilitate excepțională pentru proiectanți. Produsul este, de asemenea, bine gândit în ceea ce privește instalarea: are un diametru de montare de 30,5 mm (dimensiune recomandată Ø30,5 mm, toleranță: între 0 și +0,5 mm), iar elementul de fixare poate fi montat pe panouri cu o grosime de 1-6 mm. Dimensiuni CAD: lățime 37 mm, înălțime 37 mm și adâncime 46 mm. Capul comutatorului selector Schneider Electric ZB5FD304C0 este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60947-1, CSA C22.2 nr. 14 și JIS C8201-1. De asemenea, are certificări CSA, DNV, BV, LROS (Lloyds register of shipping) și UL, dovedind aplicabilitatea sa globală. Rezistența sa la vibrații este de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, iar rezistența la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale conform IEC 60068-2-27.
Specificații tehnice Harmony XB5
Informații generale
Familia de produse: Harmony XB5
Tip componentă: Comutator selector
Denumire scurtă dispozitiv: ZB5
Material margine: Plastic acoperit cu strat gri
Diametru de montare: 30,5 mm
Tip cap: Montare încastrată
Formă: Rotundă
Tip operator: Fix (rămâne în poziție)
Profil operator: Mâner standard roșu
Informații privind poziția operatorului: 3 poziții +/- 45°
Dimensiuni
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 46 mm
Grosime de prindere: 1-6 mm Caracteristici tehnice Durată de viață mecanică: 1.000.000 de cicluri Cod compoziție electrică: C3, C4, C5, C6, C7, C8, C11, SF1 (pentru diferite configurații de contact)
Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 și IP67 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de rezistență la impact IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60947-1, CSA C22.2 Nr. 14, JIS C8201-1 Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la impact: 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
