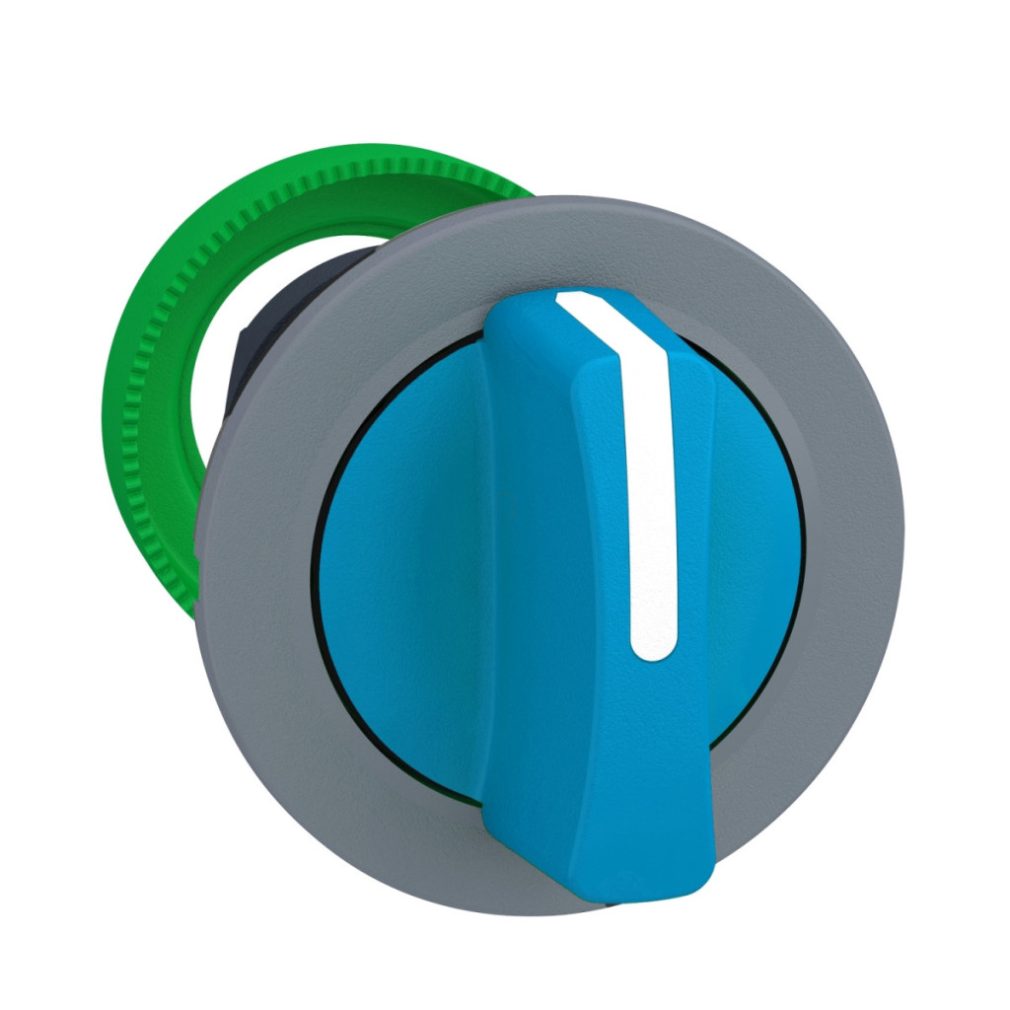

ZB5FD306C0 din seria Harmony XB5 de la Schneider Electric este un comutator selector de calitate superioară, cu montare încastrată, care oferă fiabilitate și durabilitate excepționale în aplicații industriale. Această componentă albastră cu ramă gri este alegerea perfectă pentru panourile de control care necesită un feedback vizual clar și o funcționare precisă. Capul comutatorului selector ZB5FD306C0 are un diametru standard de montare de 30 mm (exact 30,5 mm), ceea ce îl face compatibil cu majoritatea aplicațiilor industriale. Designul cu trei poziții, cu poziții fixe de ±45°, permite o varietate de funcții de control. Mânerul standard albastru nu este doar estetic, ci designul său ergonomic asigură o utilizare confortabilă și sigură pe termen lung. Marginea din plastic acoperită cu strat gri nu numai că protejează produsul, dar îi conferă și un aspect estetic. XB5FD306C0 se mândrește cu o durabilitate excepțională, cu o durată de viață mecanică de până la 1.000.000 de cicluri de comutare. Soluțiile de protecție încorporate, inclusiv nivelurile de protecție IP66 și IP67 (conform IEC 60529), asigură rezistența comutatorului la pătrunderea prafului și a apei, chiar și în cele mai dure medii industriale. În plus, datorită tratamentului de protecție TH (Treatment Harsh), acesta oferă o rezistență excelentă la coroziune și substanțe chimice dăunătoare. Comutatorul funcționează în mod fiabil chiar și în intervale de temperatură extreme (-40 °C până la +70 °C), fiind potrivit pentru instalații în aer liber și locații cu condiții de mediu variabile. Produsul este clasificat ca supratensiune de clasa II conform IEC 60536, ceea ce oferă siguranță suplimentară utilizatorilor. Capul comutatorului selector ZB5FD306C0 poate fi configurat într-o mare varietate de moduri, cu diferite aranjamente ale blocurilor de contact. Codurile C3, C4, C5, C6, C7, C8, C11 și SF1 din fișa tehnică PDF indică diferite configurații ale blocurilor de contact, permițând utilizarea a până la 6 contacte, cu blocuri simple și duble, în modul de montare frontală. Această flexibilitate permite adaptarea comutatorului cu precizie la cerințele aplicației. Schemele circuitelor și tabelele cu pozițiile contactelor oferă îndrumări detaliate privind stările contactelor pentru diferitele poziții ale comutatorului, facilitând proiectarea și cablarea. Produsul este conform cu o serie de standarde și certificări internaționale, printre care: IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-1, JIS C8201-1. Certificările internaționale (CSA, DNV, BV, LROS, UL) confirmă conformitatea globală a comutatorului selector Schneider Electric ZB5FD306C0, astfel încât acesta poate fi utilizat în siguranță în echipamente destinate diferitelor piețe.
Harmony XB5, Date tehnice privind capul comutatorului selector încastrat
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap pentru comutator selector
Denumirea scurtă a dispozitivului: ZB5
Material margine: Plastic, acoperire de culoare gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Cantitate de vânzare: 1
Formă cap unitate indicator: Rotundă
Tip acționare: Fixă (cu auto-fixare)
Profil acționare: Mâner standard albastru
Informații poziție acționare: 3 poziții +/- 45°
Caracteristici suplimentare
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Cod compoziție electrică: C3 <6 contacte utilizând blocuri simple în asamblarea inițială
C4 <6 contacte utilizând blocuri simple și duble în asamblarea inițială
C5 <5 contacte utilizând blocuri simple în asamblarea inițială
C6 <5 contacte utilizând blocuri simple și duble în asamblarea inițială
C7 <4 contacte utilizând blocuri simple în asamblarea inițială
C8 <4 contacte utilizând blocuri simple și duble în asamblarea inițială
C11 <3 contacte utilizând blocuri simple în asamblarea inițială
SF1 <3 contacte utilizând blocuri simple în asamblarea inițială
Descrierea dispozitivului: Element de bază
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
Temperatura aerului ambiant în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
Clasa de protecție NEMA: NEMA 13
NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde: IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-1, JIS C8201-1
Certificări ale produsului: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
