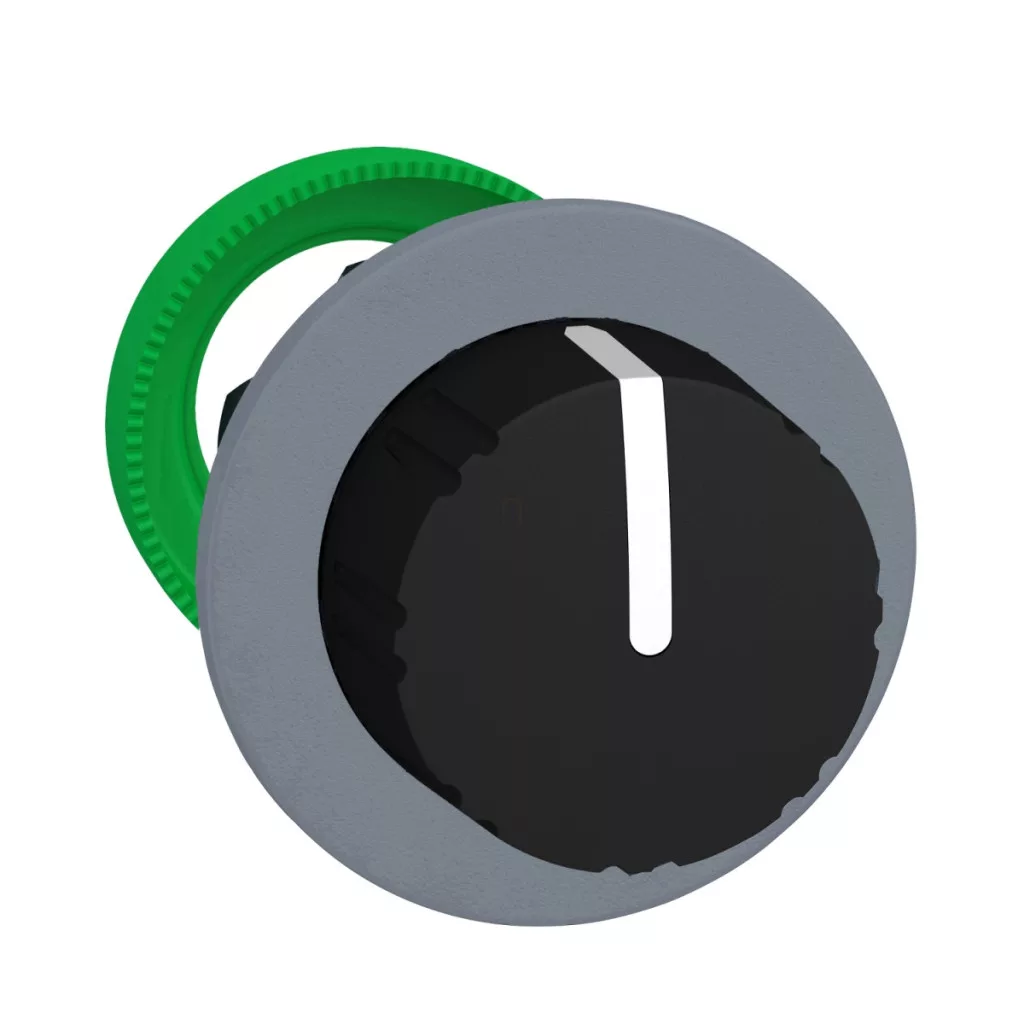

Gama de produse Schneider Electric Harmony XB5 Capul comutatorului selector ZB5FD39C0 este un dispozitiv de control de înaltă calitate, montat încastrat, care oferă o soluție deosebit de durabilă și fiabilă pentru aplicații industriale. Acest buton din plastic negru cu suprafață striată are un diametru de montare de 30 mm și o margine decorativă gri, conferind oricărui panou de control un aspect elegant. Comutatorul selector ZB5FD39C0 are trei poziții, cu un unghi de 45° între fiecare poziție. Datorită designului său „stay put”, comutatorul rămâne în poziția setată, fiind alegerea perfectă pentru aplicații în care este important să se mențină continuu modul sau funcția selectată. Unitatea de bază poate fi completată cu diverse configurații de contact, oferind o flexibilitate excepțională în timpul procesului de proiectare. Produsul este disponibil cu o gamă de coduri de asamblare electrică: configurații C3, C4, C5, C6, C7, C8, C11 și SF1, care permit diferite numere și dispuneri de contacte, astfel încât comutatorul să poată fi adaptat perfect la sarcina specifică de control. Comutatorul selector are o durată de viață mecanică remarcabilă: poate efectua 1.000.000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Produsul are un grad de protecție IP66 și IP67 conform IEC 60529 și este, de asemenea, conform cu standardele NEMA 13 și NEMA 4X. Acest lucru oferă o protecție excepțională împotriva pătrunderii prafului și a apei, permițând utilizarea comutatorului chiar și în condiții de mediu dificile. Unitatea are, de asemenea, o rezistență remarcabilă la spălarea cu presiune înaltă, chiar și la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Comutatorul este clasificat ca rezistent la impact IK03 conform IEC 50102. Capul comutatorului de răspuns ZB5FD39C0 are o gamă completă de temperaturi de funcționare de la -40 °C la +70 °C, oferind o gamă largă de aplicații în diferite condiții de mediu. Comutatorul are o rezistență excelentă la vibrații, 5 gn (f= 2-500 Hz) conform IEC 60068-2-6, și o rezistență remarcabilă la impact: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală și 50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27. Produsul este conform cu numeroase standarde și certificări internaționale, inclusiv: JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, CSA C22.2 Nr. 14, JIS C8201-1. Produsul are certificări CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL, ceea ce sporește și mai mult fiabilitatea și acceptarea sa internațională. Instalarea este simplă și flexibilă, cu un diametru de decupare al panoului de 30,5 mm și o dimensiune recomandată de Ø30,75 mm. Produsul poate fi conectat folosind terminale cu șurub, conectori plug-in sau conectori Faston. Produsul are un design extrem de compact, cu dimensiuni CAD de 37 mm lățime, 37 mm înălțime și 46 mm adâncime. Grosimea de prindere poate fi între 1 și 6 mm, ceea ce oferă o gamă largă de opțiuni de instalare în panouri de diferite grosimi. Capul comutatorului selector ZB5FD39C0, parte a seriei Schneider Electric Harmony XB5, oferă o soluție modulară completă pentru sistemele de control industrial, care este deosebit de avantajoasă pentru echipamentele de producție, panourile de control și sistemele de automatizare industrială.
Schneider Electric Harmony XB5 - ZB5FD39C0 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap de comutare
Denumire scurtă a produsului: ZB5
Material ramă: Plastic, acoperire gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat încorporat
Vânzări unitate: 1
Forma capului unității indicatoare: Rotundă
Tip acționare: Poziție fixă
Profil acționare: Buton negru zimțat
Informații privind poziția acționării: 3 poziții +/- 45°
Informații suplimentare
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Cod asamblare electrică: C4 <6 contacte pentru montare frontală utilizând blocuri simple și duble
C5 <5 contacte pentru montare frontală utilizând blocuri simple
C6 <5 contacte utilizând blocuri simple și duble pentru montare frontală
C7 <4 contacte utilizând blocuri simple pentru montare frontală
C8 <4 contacte utilizând blocuri simple și duble pentru montare frontală
C11 <3 contacte pentru montare frontală utilizând blocuri simple
C3 <6 contacte pentru montare frontală utilizând blocuri simple
SF1 <3 contacte pentru montare frontală utilizând blocuri simple
Aspectul dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Clasa de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
Instrucțiuni de instalare
Decupaj panou:Ø30,75 mm recomandat (Ø30,5 0+0,5) Opțiuni de conectare: Cu terminale cu șurub sau conectori plug-in: 40x40 mm, Conectori Faston: 45x40 mm
Grosime de prindere: 1-6 mm / 0,04-0,24 in
