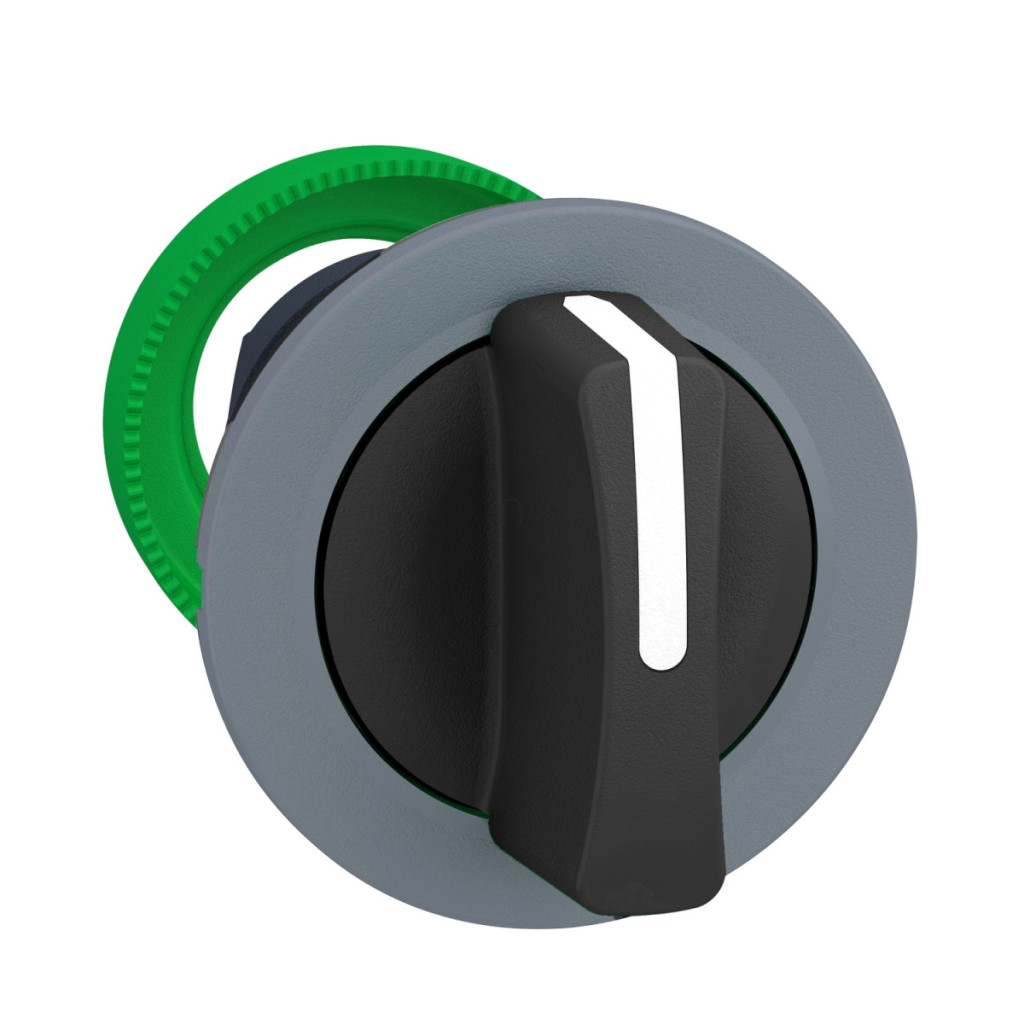

Gama de produse Schneider Electric Harmony XB5 Capul comutatorului selector ZB5FD3C0 este un element de comutare industrial de înaltă calitate, care oferă soluția perfectă pentru diverse aplicații de control. Acest comutator încastrat cu un diametru de 30 mm are un mâner standard negru și o margine din plastic gri, ceea ce îi conferă un aspect elegant pe orice panou de control. Capul comutatorului selector ZB5FD3C0 are 3 poziții, un interval de rotație de +/- 45° și o funcție „stay put”, ceea ce înseamnă că rămâne în poziția selectată chiar și după eliberare. Acest lucru îl face ideal pentru aplicații în care poziția setată trebuie menținută pentru o perioadă mai lungă de timp. Elementul comutator are un design rotund, care asigură o ergonomie bună și o operare ușoară. Capul comutatorului selector Schneider Electric Harmony XB5 ZB5FD3C0 poate fi configurat cu diferite blocuri de contact pentru a se potrivi cerințelor aplicației. Comutatorul selector poate fi utilizat cu diferite coduri de asamblare electrică, cum ar fi C3, C4, C5, C6, C7, C8, C11 și SF1, care permit un număr diferit de contacte în timpul montării pe panoul frontal. Această flexibilitate permite utilizarea ZB5FD3C0 într-o varietate de aplicații de control, de la comutarea simplă pornit/oprit până la sarcini de control mai complexe. Capul comutatorului selector ZB5FD3C0 se remarcă prin durabilitate excepțională, cu o durată de viață mecanică de 1.000.000 de cicluri de comutare. De asemenea, are clase de protecție excelente: IP66 și IP67 conform IEC 60529, precum și clase NEMA 13 și NEMA 4X. Aceste clase asigură rezistența comutatorului la praf, apă și alte influențe ambientale. Comutatorul este, de asemenea, deosebit de rezistent la spălarea cu presiune înaltă, până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m, ceea ce îl face ideal pentru medii în care este necesară curățarea regulată. Produsul are o gamă largă de temperaturi de funcționare, de la -40 °C la +70 °C, asigurând o funcționare fiabilă într-o varietate de condiții de mediu. Capul comutatorului selector ZB5FD3C0 este conform cu o serie de standarde internaționale, inclusiv UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14 și JIS C8201-1. Produsul are mai multe certificări internaționale, precum CSA, DNV, BV, LROS și UL, care atestă calitatea și conformitatea sa cu diverse cerințe ale pieței. Comutatorul ZB5FD3C0 este rezistent la vibrații de până la 5 gn în intervalul de frecvență 2-500 Hz, conform IEC 60068-2-6, și are, de asemenea, o rezistență remarcabilă la șocuri: 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei conform IEC 60068-2-27. Diametrul decupajului din panou necesar pentru instalare este de 30,75 mm (recomandat), iar grosimea de montare poate varia de la 1 la 6 mm. Dimensiunile CAD ale produsului sunt de 37 mm lățime, 37 mm înălțime și 46 mm adâncime, astfel încât designul său compact permite amplasarea densă pe panourile de control.
Schneider Electric Harmony XB5 - ZB5FD3C0 date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Comutator selector
Denumirea scurtă a dispozitivului: ZB5
Materialul cadrului: Plastic, acoperire gri
Diametru de montare: 30,5 mm
Tip cap: Design încastrat
Cantitate de vânzare: 1
Formă cap unitate de semnalizare: Rotundă
Tipul actuatorului: Fix
Profilul actuatorului: Mâner standard negru
Informații privind poziția actuatorului: 3 poziții +/- 45°
Informații suplimentare
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Cod asamblare electrică: C3 - mai puțin de 6 contacte cu blocuri simple, pentru montare pe panoul frontal
C4 - mai puțin de 6 contacte cu blocuri simple și duble, pentru montare pe panoul frontal
C5 - mai puțin de 5 contacte cu blocuri simple, pentru montare pe panoul frontal
C6 - mai puțin de 5 contacte cu blocuri simple și duble, pentru montare pe panoul frontal
C7 - mai puțin de 4 contacte cu blocuri simple, pentru montare pe panoul frontal
C8 - mai puțin de 4 contacte cu blocuri simple și duble, pentru montare pe panoul frontal
C11 - mai puțin de 3 contacte cu blocuri simple, pentru montare pe panoul frontal
SF1 - mai puțin de 3 contacte cu blocuri simple, pentru montare pe panoul frontal
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Standarde și certificări
Standarde: UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
