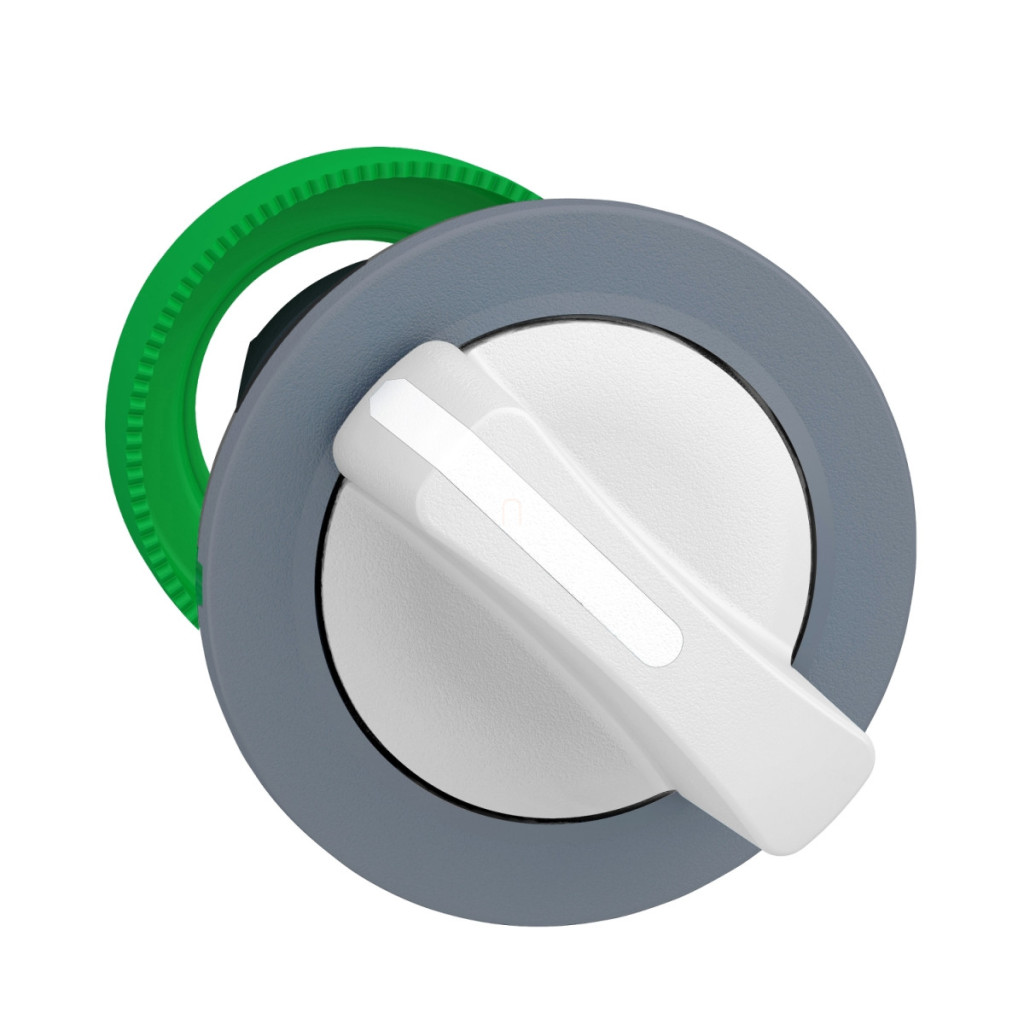

Gama de produse Schneider Electric Harmony XB5, comutatorul selector încastrat de tip ZB5FD401C0, este un element de control industrial de înaltă calitate, care oferă soluția perfectă pentru diverse aplicații de automatizare și control. Acest comutator selector din plastic alb se potrivește într-un orificiu de montare standard de 30 mm și are o ramă gri pentru un aspect elegant. Comutatorul selector ZB5FD401C0 are două poziții și este echipat cu o funcție de revenire cu arc de la dreapta la stânga, ceea ce înseamnă că comutatorul revine automat la poziția inițială după ce este eliberat. Această caracteristică este deosebit de utilă în aplicațiile în care este necesară o funcționare momentană. Mânerul alb standard este ușor de recunoscut și foarte vizibil chiar și în medii industriale, promovând o funcționare sigură și eficientă. Produsul are o durabilitate mecanică remarcabilă, rezistând la până la 1.000.000 de cicluri de funcționare, asigurând o durată lungă de viață chiar și în condiții de utilizare intensivă. Capul comutatorului selector ZB5FD401C0 este extrem de durabil și îndeplinește cele mai înalte standarde industriale, inclusiv clasele de protecție IP66 și IP67 conform IEC 60529. Aceasta înseamnă că este complet rezistent la praf și protejat împotriva imersiei temporare în apă, astfel încât poate fi utilizat chiar și în medii în care pot apărea praf, umezeală sau chiar jeturi de apă de înaltă presiune. Produsul are o compatibilitate electrică excelentă și poate fi utilizat cu diverse configurații de blocuri de contact. Poate fi utilizat în conformitate cu mai multe coduri de asamblare electrică (C3, C4, C5, C6, C7, C8, C11, C15, SF1), oferind o soluție extrem de flexibilă pentru diverse cerințe de control. Capul comutatorului selector poate fi montat din față cu blocuri de contact simple și duble, ceea ce facilitează instalarea și întreținerea. Produsul are dimensiuni compacte: lățimea și înălțimea totală conform CAD sunt de 37 mm, iar adâncimea este de 46 mm. Diametrul de montare este de 30,5 mm, ceea ce corespunde orificiilor de montare rotunde standard de 30 mm de pe panourile de control industriale. Rotația între cele două poziții ale comutatorului este de 90°. ZB5FD401C0 poate fi utilizat într-un interval larg de temperaturi, funcționând și fiind depozitat în siguranță între -40 °C și +70 °C, ceea ce permite utilizarea sa în condiții de mediu extreme. Aparține categoriei de supratensiune II conform IEC 60536. Produsul a fost tratat cu protecție TH, ceea ce îi sporește și mai mult rezistența la influențele nocive ale mediului. Comutatorul selector este extrem de rezistent, protejat împotriva spălării cu presiune înaltă de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Rezistența sa la impact este clasificată IK03 conform IEC 50102. Produsul are, de asemenea, o rezistență excelentă la vibrații, 5 gn (f = 2...500 Hz) conform IEC 60068-2-6, precum și o rezistență la impact remarcabilă: 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale conform IEC 60068-2-27.
Date tehnice Schneider Electric Harmony XB5
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector
Denumire scurtă a produsului: ZB5
Material cadru: Plastic, acoperire gri
Diametru montare: 30,5 mm
Tip cap: Design încastrat
Cantitate minimă comandă: 1 buc.
Forma capului unității indicatoare: Rotundă
Tip operator: Revenire cu arc de la dreapta la stânga
Profil operator: Mâner standard alb
Informații privind poziția operatorului: 2 poziții 90°
Informații suplimentare
Lățime totală conform CAD: 37 mm
Înălțime totală conform CAD: 37 mm
Adâncime totală conform CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Cod de asamblare electrică:
C3: <6 contacte utilizând blocuri individuale, montare frontală
C4: <6 contacte utilizând blocuri individuale și duble, montare frontală
C5: Utilizarea blocurilor simple cu 5 contacte, montare frontală
C6: Utilizarea blocurilor simple și duble cu 5 contacte, montare frontală
C7: Utilizarea blocurilor simple cu 4 contacte, montare frontală
C8: Utilizarea blocurilor simple și duble cu 4 contacte, montare frontală. C11: Utilizarea blocurilor simple cu 3 contacte, montare frontală. C15: Utilizarea blocurilor simple cu 1 contact, montare frontală. SF1: <3 contacte utilizând blocuri individuale, montare frontală
Aspectul produsului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II, conform IEC 60536
Grad de protecție IP:
IP66 conform IEC 60529
IP67 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Protecție la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform standardului IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f = 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact:
30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
