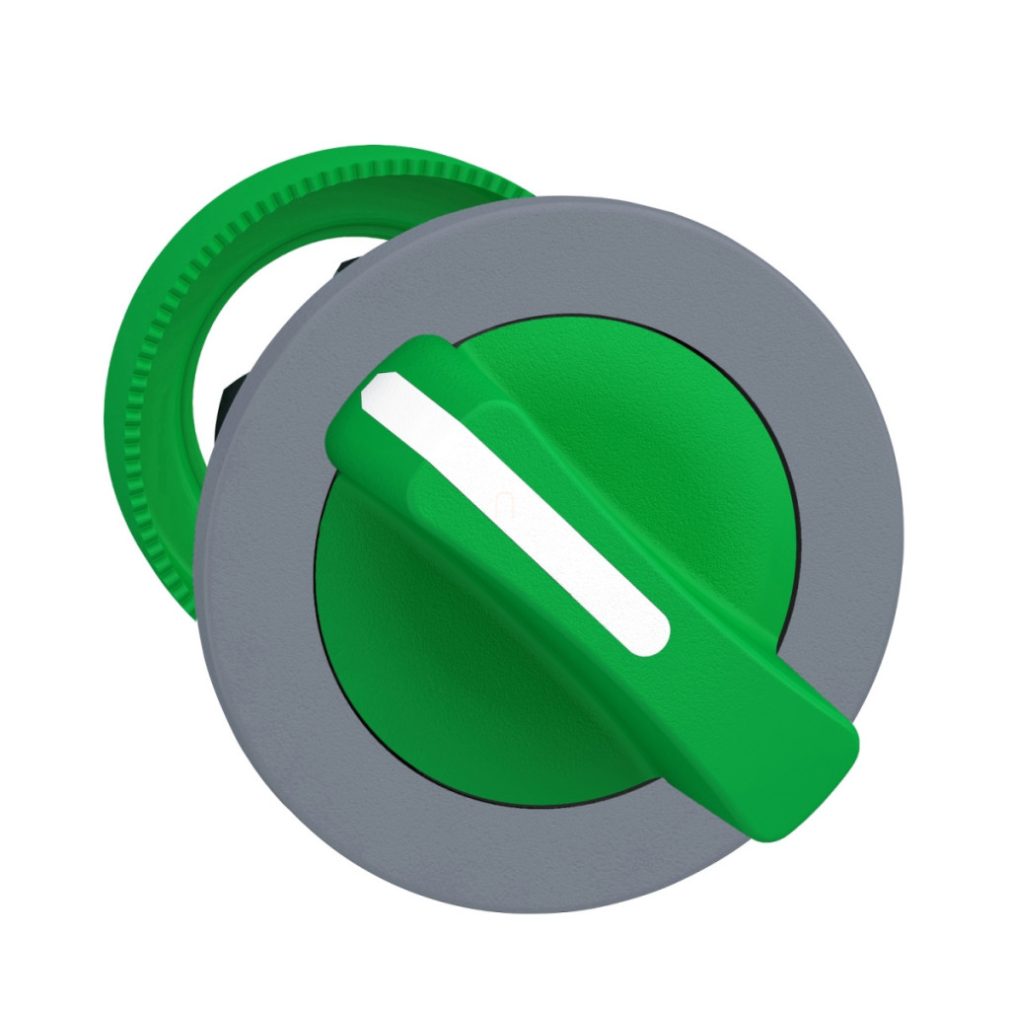

Capul comutatorului selector ZB5FD403C0 din gama Harmony XB5 de la Schneider Electric este o soluție excelentă pentru sistemele de control industrial în care sunt necesare elemente de comutare fiabile și durabile. Acest cap de comutator din plastic verde cu ramă gri face parte din seria Harmony XB5, recunoscută la nivel mondial pentru calitate și durabilitate. ZB5FD403C0 este un cap de comutator selector cu montare încastrată, cu diametrul de 30 mm, cu două poziții de comutare și revenire cu arc de la dreapta la stânga. Această caracteristică este deosebit de utilă în aplicațiile în care comutatorul trebuie să revină automat la poziția sa implicită din motive de siguranță. Designul capului comutatorului permite operatorului să identifice rapid și clar starea curentă de comutare. În mediile industriale standard, culoarea verde este utilizată în general pentru a indica pornirea, activarea sau funcționarea normală, asigurând o utilizare intuitivă pentru operator. Parametrii tehnici ai produsului sunt impresionanți: diametrul de montare de 30,5 mm permite instalarea în deschideri standard, iar adâncimea de montare este de 46 mm. Capul comutatorului are protecție IP66 și IP67 conform IEC 60529, care oferă o protecție perfectă împotriva prafului și a apei, făcând produsul ideal pentru utilizarea în medii industriale dure. Clasele de protecție NEMA 13 și NEMA 4X oferă o dovadă suplimentară a designului robust al produsului, care este rezistent la ulei, lichide de răcire necorozive și chiar jeturi de apă. Este de remarcat faptul că produsul poate fi curățat chiar și cu un aparat de spălat cu presiune înaltă la o presiune de 7.000.000 Pa la o temperatură de 55 °C de la o distanță de 0,1 m. ZB5FD403C0 are o durată de viață mecanică de cel puțin 1.000.000 de cicluri de funcționare, ceea ce înseamnă o durabilitate excepțională în medii industriale. Intervalul de temperatură de funcționare și depozitare de la -40 °C la +70 °C garantează performanțe fiabile chiar și în condiții de mediu extreme. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, UL 508 și CSA C22.2 nr. 14, și este certificat de CSA, DNV, BV, LROS și UL. Codurile de compoziție electrică (C3, C4, C5, C6, C7, C8, C11, C15, SF1) oferă o gamă largă de opțiuni de configurare, permițând o aplicare flexibilă în diverse sisteme de control. Tabelul indicatorului de poziție al comutatorului arată în mod clar stările de contact ale celor două poziții ale comutatorului (315° și 45°), astfel încât proiectantul știe exact care contacte NO (normal deschise) și NC (normal închise) se află în ce stare la fiecare poziție a comutatorului. Ca comutator selector, ZB5FD403C0 este ideal pentru diverse sarcini de control al mașinilor, asigurând o funcționare fiabilă chiar și în cele mai exigente medii industriale.
Schneider Electric Harmony XB5 - ZB5FD403C0 date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Comutator selector
Denumire scurtă a produsului: ZB5
Material placă frontală: Plastic, acoperire gri
Diametru de montare: 30,5 mm
Design cap: Încastrat
Formă cap indicator: Rotundă
Tip operator: Revenire cu arc de la dreapta la stânga
Profil operator: Mâner standard verde
Poziții de comutare: 2 poziții, 90°
Date suplimentare
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Cod compoziție electrică: C3, C4, C5, C6, C7, C8, C11, C15, SF1
Descrierea dispozitivului: Element de bază
Parametri de mediu
Tratament de protecție: TH
Temperatură de depozitare: -40…70 °C
Temperatură de funcționare: -40…70 °C
Categorie de supratensiune: Clasa II, conform IEC 60536
Nivel de protecție IP: IP66 și IP67 conform IEC 60529
Protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa, la 55 °C, de la o distanță de 0,1 m
Protecție IK: IK03 conform standardului IEC 50102
Standarde și certificări
Standarde: CSA C22.2 nr. 14, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27; 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
