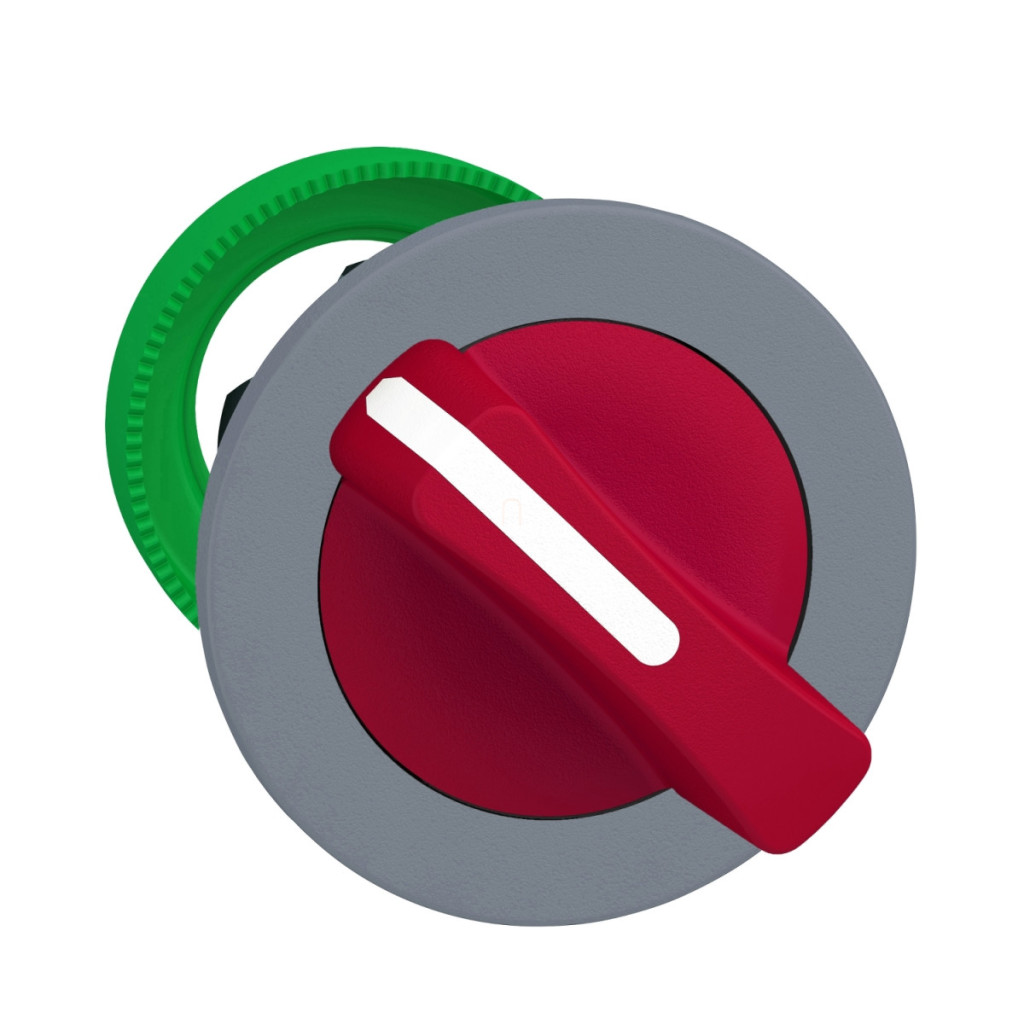

Capul comutatorului selector Schneider Electric Harmony XB5 seria ZB5FD404C0 este un dispozitiv de control profesional care asigură o funcționare fiabilă și durabilă în medii industriale. Acest comutator încastrat, cu cap roșu și ramă din plastic gri, este soluția perfectă pentru o varietate de aplicații de control. Capul comutatorului selector ZB5FD404C0 are două poziții cu o rotație de 90° și o funcție de revenire cu arc de la dreapta la stânga. Mânerul standard roșu oferă o vizibilitate excelentă, fiind ușor de văzut chiar și în condiții de iluminare mai puțin ideale. Cu un diametru de montare de 30,5 mm, comutatorul poate fi instalat cu ușurință în deschiderile panourilor de dimensiuni standard, iar dimensiunile sale totale de 37 mm x 37 mm x 46 mm permit un design compact. Harmony XB5 ZB5FD404C0 se mândrește cu o durabilitate mecanică remarcabilă, rezistând la 1.000.000 de cicluri de comutare, asigurând o durată lungă de viață chiar și în cazul utilizării frecvente. Carcasa sa din plastic, acoperită cu un strat gri, este rezistentă la uzura din utilizarea zilnică. Capul rotund al unității indicatoare este practic și ergonomic pentru operator. Dispozitivul este un element de bază simplu, care poate fi utilizat în diverse configurații pentru a se adapta cerințelor de control. Capul comutatorului selector Schneider Electric ZB5FD404C0 are, de asemenea, proprietăți excelente de mediu. Dispozitivul acoperit cu TH funcționează în mod fiabil la temperaturi de funcționare și depozitare între -40 °C și +70 °C, ceea ce îl face potrivit pentru utilizare în condiții extreme. Clasele de protecție IP66 și IP67 conform IEC 60529 garantează un nivel ridicat de protecție împotriva prafului și apei, în timp ce clasificările NEMA 13 și NEMA 4X sunt o dovadă suplimentară a capacităților excelente de protecție ale produsului. Comutatorul poate rezista, de asemenea, la spălări cu presiune înaltă de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri. ZB5FD404C0 poate fi utilizat cu o varietate de coduri de configurație electrică (C3, C4, C5, C6, C7, C8, C11, C15, SF1), oferind o flexibilitate excepțională pentru diferite cerințe de comutare. Acest comutator selector respectă o serie de standarde internaționale, inclusiv CSA C22.2 nr. 14, IEC 60947-1, UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1 și JIS C8201-1 și este certificat de CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL. Produsul oferă o rezistență excelentă la vibrații și șocuri, fiind conform cu IEC 60068-2-6 pentru 5 gn (f = 2...500 Hz) și cerințele de rezistență la șocuri de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) ale standardului IEC 60068-2-27.
Schneider Electric Harmony XB5 - ZB5FD404C0 date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector
Denumire scurtă a dispozitivului: ZB5
Material margine: Plastic, acoperire gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Formă cap indicator: Rotundă
Tip de comandă: Revenire cu arc de la dreapta la stânga
Profil de comandă: Mâner standard roșu
Informații privind poziția de comandă: 2 poziții 90°
Informații suplimentare
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Cod compoziție electrică: C3 (max. 6 contacte utilizând blocuri individuale pentru montarea pe panoul frontal), C4, C5, C6, C7, C8, C11, C15, SF1 (pentru diverse configurații de contact)
Aspectul dispozitivului: Element de bază
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde: CSA C22.2 nr. 14, IEC 60947-1, UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1
Certificări ale produsului: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
