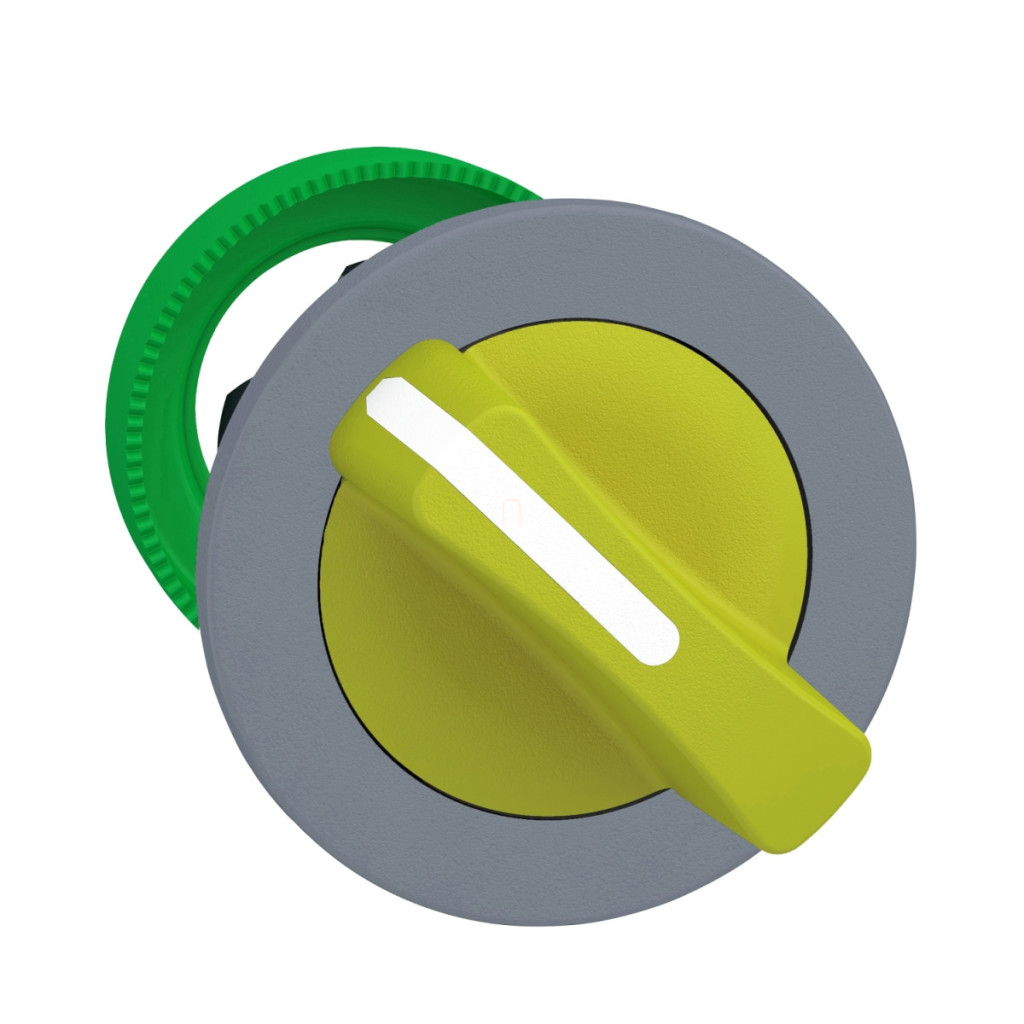

Capul comutatorului selector Schneider Electric Harmony XB5 seria ZB5FD405C0 este un element de control de înaltă calitate, conceput pentru medii industriale profesionale, fiind alegerea perfectă pentru o varietate de sarcini de automatizare și control. Acest element de control încastrat, construit din plastic, nu numai că arată bine, dar oferă și o durabilitate remarcabilă chiar și în cele mai exigente medii industriale. Ca parte a familiei de produse Harmony XB5, acest comutator selector are un diametru standard de montare de 30,5 mm, ceea ce facilitează instalarea sa în diverse panouri de control și interfețe de utilizator. Funcționarea cu două poziții, cu revenire prin arc de la dreapta la stânga, oferă o soluție practică pentru aplicațiile în care comutatorul trebuie să revină automat la poziția implicită. Culoarea galbenă a capului comutatorului selector asigură o vizibilitate excelentă, în timp ce rama gri îi conferă un aspect elegant. Forma rotundă a capului și mânerul galben standard permit o manevrare ergonomică, făcând operarea confortabilă și simplă. Parametrii tehnici ai ZB5FD405C0 sunt impresionanți: clasele de protecție IP66 și IP67 garantează o rezistență remarcabilă la praf și apă, chiar și în cele mai dure condiții. Conformitatea cu standardele NEMA 13 și NEMA 4X îmbunătățește și mai mult protecția produsului. Comutatorul poate rezista la spălarea cu presiune înaltă la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m, ceea ce este o caracteristică deosebit de avantajoasă în mediile industriale. Clasa IK03 oferă o protecție mecanică adecvată împotriva impacturilor externe. Intervalul de temperatură de funcționare și depozitare de la -40 °C la +70 °C oferă o gamă largă de aplicații, chiar și în medii extreme. Comutatorul are o durată de viață mecanică remarcabilă de 1 milion de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung. Codurile de asamblare electrică (C3, C4, C5, C6, C7, C8, C11, C15, SF1) permit diferite configurații de contact, ceea ce face produsul extrem de versatil. Capul comutatorului poate fi conectat cu terminale cu șurub, conectori plug-in sau conectori Faston, oferind opțiuni flexibile de instalare. Produsul este conform cu numeroase standarde internaționale, inclusiv CSA C22.2 Nr. 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, UL 508, IEC 60947-1 și JIS C8201-1 și este certificat de CSA, DNV, BV, LROS și UL.
Specificații tehnice Harmony XB5 ZB5FD405C0
Caracteristici cheie
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Comutator selector
Denumirea scurtă a dispozitivului: ZB5
Materialul cadrului: Plastic acoperit cu strat gri
Diametru de montare: 30,5 mm
Tip cap: Design încastrat
Cantitate minimă de comandă: 1
Formă cap unitate indicator: Rotundă
Tipul actuatorului: Revenire cu arc de la dreapta la stânga
Profilul actuatorului: Mâner standard galben
Informații privind poziția actuatorului: 2 poziții 90°
Informații suplimentare
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Cod compoziție electrică: C3 <6 contacte cu blocuri simple pentru instalarea inițială, C4 <6 contacte cu blocuri simple și duble pentru asamblarea inițială, C5 <5 contacte cu blocuri simple pentru asamblarea inițială, C6 <5 contacte cu blocuri simple și duble pentru asamblarea inițială, C7 <4 contacte cu blocuri simple pentru asamblarea inițială, C8 <4 contacte cu blocuri simple și duble pentru asamblarea inițială, C11 <3 contacte pentru instalarea inițială cu blocuri simple, C15 <1 contact pentru instalarea inițială cu blocuri simple, SF1 <3 contacte pentru instalarea inițială cu blocuri simple
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 nr. 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, UL 508, IEC 60947-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
