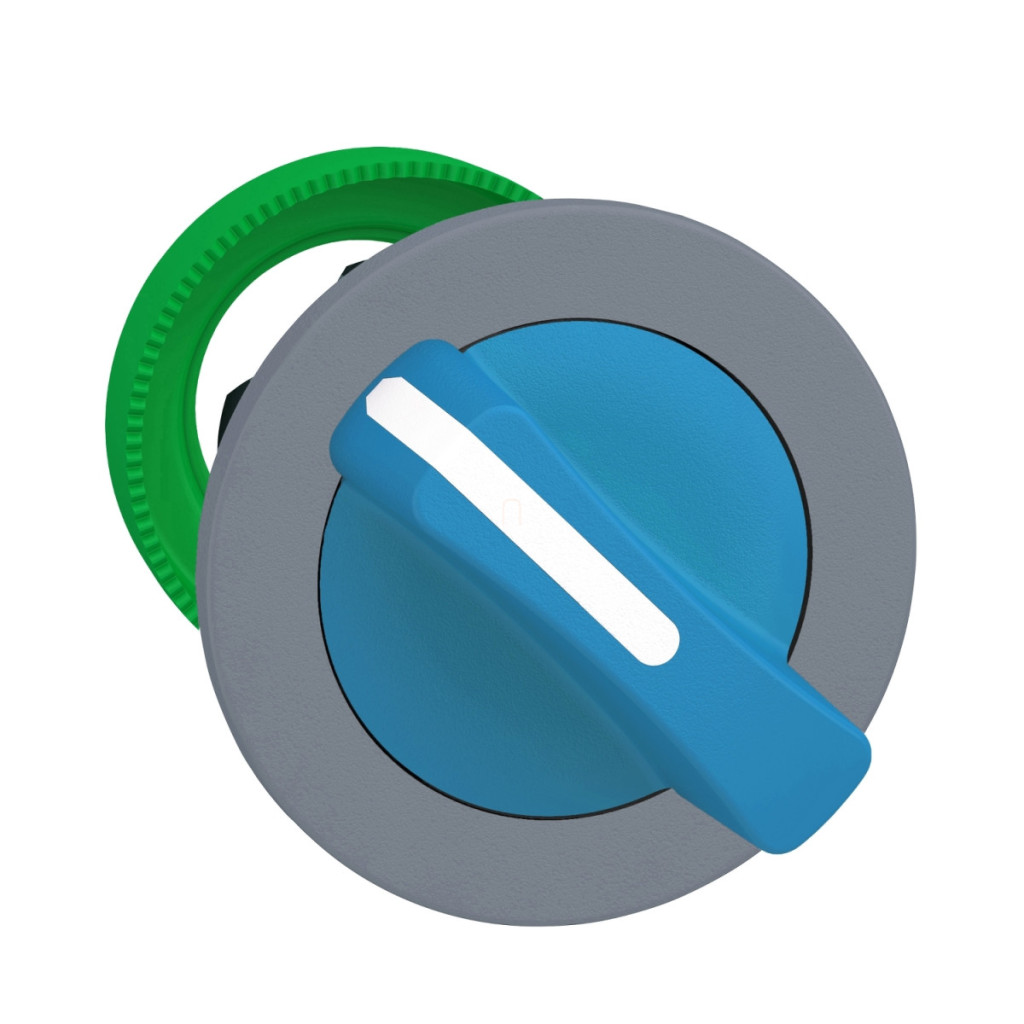

ZB5FD406C0 din gama Harmony XB5 de la Schneider Electric este un comutator selector din plastic de înaltă calitate, montat încastrat, conceput pentru utilizare în medii industriale profesionale. Acest comutator albastru cu un diametru de 30 mm are un cadru din plastic gri și un design cu două poziții, cu revenire prin arc de la dreapta la stânga, asigurând o fiabilitate excelentă și ușurință în utilizare. Capul comutatorului selector ZB5FD406C0 are caracteristicile seriei Harmony XB5, cum ar fi durabilitatea mecanică remarcabilă, rezistând la până la 1.000.000 de cicluri de comutare. Designul compact al produsului – 37 mm x 37 mm x 46 mm (lățime x înălțime x adâncime) – permite o instalare care economisește spațiu. Diametrul de montare de 30,5 mm este standard, ceea ce facilitează instalarea pe majoritatea panourilor de control industriale. Instalarea încastrată oferă avantaje suplimentare, precum protecția și aspectul curat. Capul comutatorului oferă o protecție remarcabilă împotriva influențelor externe ale mediului: nivelurile de protecție IP66 și IP67 (conform IEC 60529) asigură rezistența la praf și apă. Certificarea NEMA 13 și NEMA 4X este o dovadă suplimentară a robusteții produsului. De asemenea, este de remarcat rezistența sa la spălarea cu presiune înaltă, suportând presiuni de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Produsul are rezistență la impact IK03 conform IEC 50102, ceea ce sporește și mai mult aplicabilitatea sa în medii industriale. Tratamentul de protecție de tip TH oferă o rezistență suplimentară la influențele mediului. ZB5FD406C0 poate funcționa într-un interval larg de temperaturi: poate fi utilizat și depozitat între -40 °C și +70 °C, ceea ce permite utilizarea sa în condiții meteorologice extreme. Produsul aparține categoriei de supratensiune II conform IEC 60536. Caracteristicile sale de funcționare includ două poziții de comutare de 90°, un mâner albastru standard și o unitate de indicare circulară. Dispozitivul poate fi utilizat cu mai multe coduri de asamblare electrică diferite, cum ar fi C3, C4, C5, C6, C7, C8, C11, C15 și SF1, care permit montarea pe panoul frontal cu un număr diferit de contacte. Produsul este comercializat ca element de bază, ceea ce permite o configurare flexibilă. Capul comutatorului selector ZB5FD406C0 este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-1, UL 508, IEC 60947-5-1 și JIS C8201-1. Produsul are certificări CSA, DNV, BV, LROS (Lloyds register of shipping) și UL, care confirmă conformitatea sa cu cele mai stricte cerințe de siguranță și calitate. Produsul are o rezistență excelentă la vibrații (5 gn, f= 2…500 Hz conform IEC 60068-2-6) și șocuri (30 gn pentru până la 18 ms sau 50 gn pentru până la 11 ms în cazul accelerației cu semiondă sinusoidală conform IEC 60068-2-27).
Date tehnice privind comutatorul selector din plastic Schneider Electric Harmony XB5
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Comutator selector
Denumire scurtă: ZB5
Material cadru: Plastic, culoare gri
Diametru de montare: 30,5 mm
Tip cap: Montare încastrată
Înregistrare unitate: 1
Forma unității de semnalizare: Rotundă
Tip acționare: Revenire cu arc de la dreapta la stânga
Profil acționare: Mâner standard albastru
Informații privind poziția acționării: 2 poziții 90°
Caracteristici suplimentare
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Cod compoziție electrică: C3 pentru mai puțin de 6 contacte atunci când se utilizează blocuri simple pentru montarea pe panoul frontal
C4 pentru mai puțin de 6 contacte atunci când se utilizează blocuri simple și duble pentru montarea pe panoul frontal
C5 pentru mai puțin de 5 contacte atunci când se utilizează blocuri simple pentru montarea pe panoul frontal
C6 pentru mai puțin de 5 contacte atunci când se utilizează blocuri simple și duble pentru montarea pe panoul frontal
C7 pentru mai puțin de 4 contacte atunci când se utilizează blocuri simple pentru montarea pe panoul frontal
C8 pentru mai puțin de 4 contacte atunci când se utilizează blocuri simple și duble pentru montarea pe panoul frontal
C11 pentru mai puțin de 3 contacte atunci când se utilizează blocuri simple pentru montarea pe panoul frontal
C15 pentru mai puțin de 1 contact atunci când se utilizează blocuri simple pentru montarea pe panoul frontal
SF1 pentru mai puțin de 3 contacte atunci când se utilizează blocuri simple pentru montarea pe panoul frontal
Prezentarea dispozitivului: Element de bază
Date de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C
Temperatura mediului de funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
Clasa de protecție NEMA: NEMA 13
NEMA 4X
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde: IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 nr. 14, IEC 60947-1, UL 508, IEC 60947-5-1, JIS C8201-1
Certificări ale produsului: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
