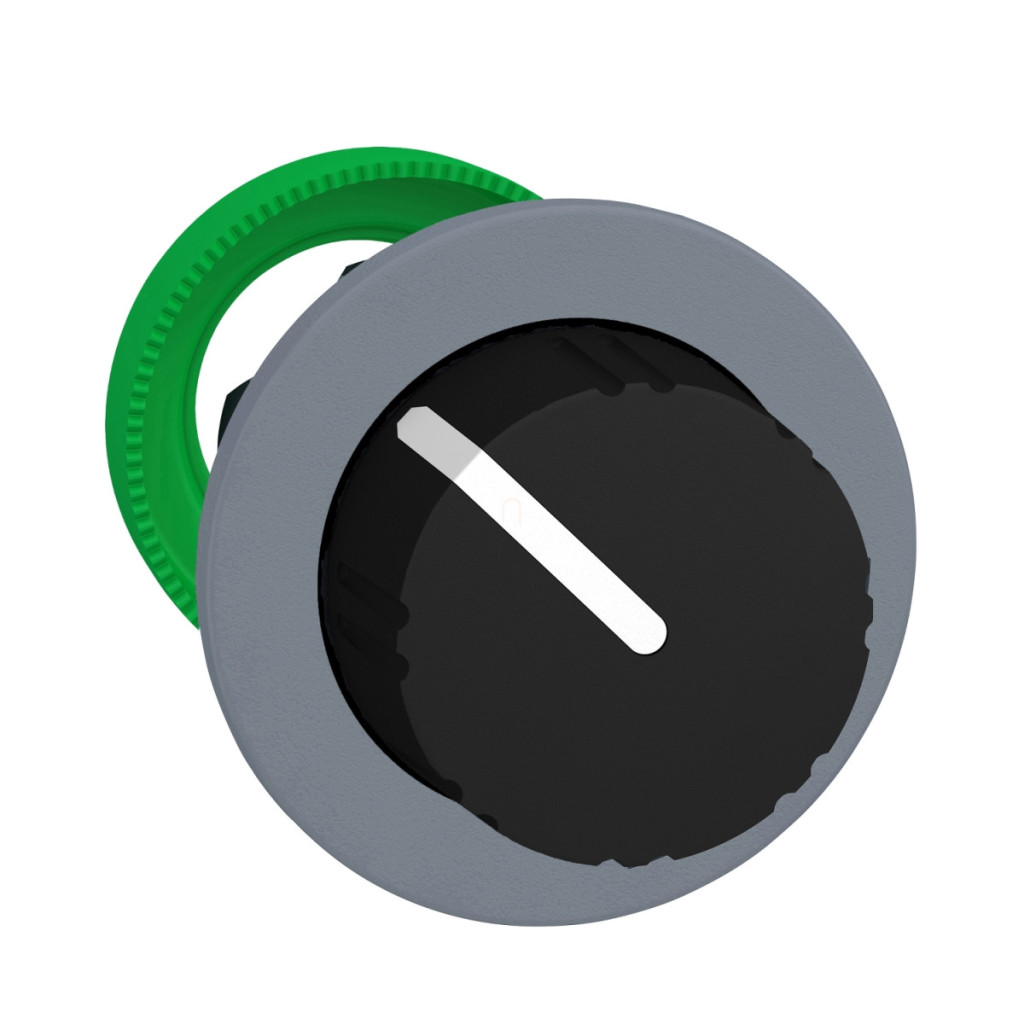

Capul comutatorului selector încastrat ZB5FD49C0 din gama Harmony XB5 de la Schneider Electric este un element de control industrial extrem de fiabil și versatil, care oferă soluția perfectă pentru o varietate de sarcini de automatizare și control. Ca parte a gamei Harmony XB5, recunoscută pe scară largă, această componentă de calitate superioară întruchipează reputația Schneider Electric în ceea ce privește fiabilitatea și calitatea. Capul comutatorului selector ZB5FD49C0 are un buton din plastic negru striat și o ramă din plastic gri, conferindu-i un aspect elegant în orice mediu industrial. Datorită diametrului standard de 30 mm, poate fi instalat cu ușurință în majoritatea panourilor de control, unde diametrul recomandat al orificiului este de 30,5 mm (cu o toleranță de 30,5 mm +0,5 / 0). Comutatorul are două poziții cu un unghi de rotație de 90° și este echipat cu un mecanism de revenire cu arc de la dreapta la stânga pentru o funcționare sigură. Datorită designului său rotund și încastrat, capul comutatorului se potrivește perfect în suprafața panoului, minimizând riscul de acționare accidentală și asigurând în același timp un aspect profesional. Produsul are caracteristici tehnice remarcabile: are un grad de protecție IP66 și IP67 conform IEC 60529, care oferă o protecție excelentă împotriva prafului și a apei, chiar și în cele mai dure condiții de mediu. De asemenea, este certificat NEMA 13 și NEMA 4X și poate rezista la spălarea cu presiune înaltă (7000000 Pa la 55°C, de la o distanță de 0,1 m). Comutatorul are o durată de viață mecanică excepțional de lungă: 1 milion de cicluri de comutare. Capul comutatorului suportă temperaturi de funcționare și depozitare între -40 °C și +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Produsul are rezistență la impact IK03 conform IEC 50102. Un avantaj suplimentar este faptul că respectă diverse standarde internaționale, printre care: JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, UL 508, JIS C8201-1. Capul comutatorului ZB5FD49C0 poate fi utilizat cu diferite configurații electrice: suportă multiple compoziții electrice codificate (C3, C4, C5, C6, C7, C8, C11, C15, SF1), ceea ce permite o utilizare flexibilă. Produsul poate fi utilizat într-o gamă largă de industrii, inclusiv linii de producție, sisteme automatizate, panouri de control și mașini industriale. Produsul are mai multe certificări renumite, precum CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL, care dovedesc calitatea și fiabilitatea sa ridicate. Comutatorul este ușor de montat: poate fi instalat cu cleme cu șurub, conectori plug-in sau conectori Faston. Grosimea de montare poate fi între 1 și 6 mm (0,04-0,24 inci), ceea ce îl face potrivit pentru diferite grosimi ale panoului.
Schneider Electric Harmony XB5 - ZB5FD49C0 date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector
Denumire scurtă a produsului: ZB5
Material placă frontală: Plastic, acoperit cu strat gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat, încastrat
Tip unitate comutator: Rotund
Tip de acționare: Revenire cu arc de la dreapta la stânga
Profil de acționare: Buton negru striat
Poziții de comutare: 2 poziții, 90°
Specificații tehnice
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Cod de asamblare electrică: C4 (max. 6 contacte cu blocuri simple și duble pentru montare pe panou frontal), C5 (max. 5 contacte cu bloc simplu pentru montare pe panoul frontal), C6 (max. 5 contacte cu bloc simplu și dublu pentru montare pe panoul frontal), C7 (max. 4 contacte cu bloc simplu pentru montare pe panoul frontal), C8 (max. 4 contacte cu bloc simplu și dublu pentru montare pe panoul frontal), C11 (max. 3 contacte cu bloc simplu pentru montare pe panoul frontal), C3 (max. 6 contacte cu bloc simplu pentru montare pe panoul frontal), C15 (max. 1 contact cu bloc simplu pentru montare pe panoul frontal), SF1 (max. 3 contacte cu blocuri individuale pentru montare pe panoul frontal)
Tipul dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Intervalul de temperatură de depozitare: -40...70 °C
Interval de temperatură de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Nivel de protecție IP: IP66 conform IEC 60529, IP67
Nivel de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de rezistență la impact IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 nr. 14, UL 508, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Date mecanice
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Informații de montare
Grosime de montare: 1-6 mm / 0,04-0,24 inci
