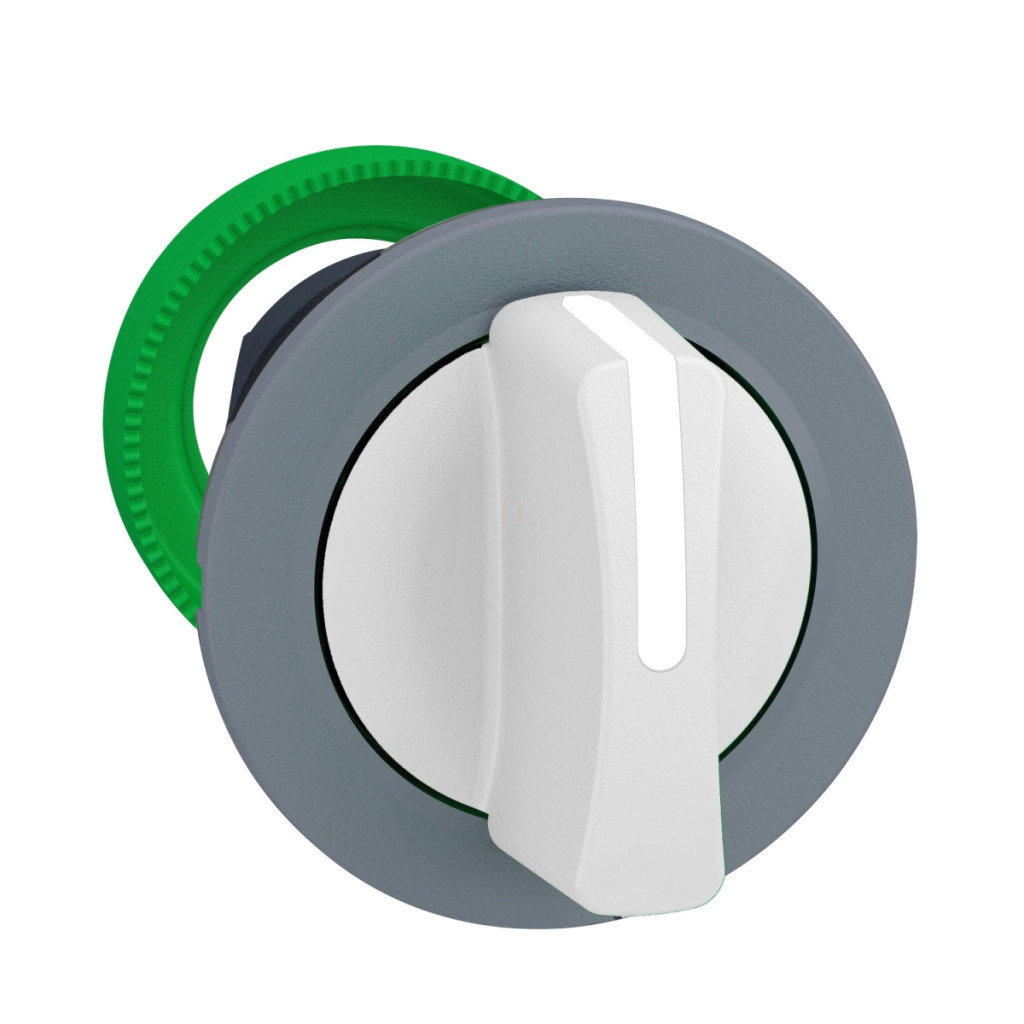

Gama de produse Schneider Electric Harmony XB5 ZB5FD501C0 comutator selector este un element de control de înaltă calitate, conceput pentru medii industriale profesionale. Acest comutator din plastic, montat încastrat, este alegerea perfectă pentru panouri de control, console de control și diverse echipamente industriale care necesită o funcționare fiabilă și ușurință în utilizare. Capul comutatorului ZB5FD501C0 are un mâner standard alb și un cadru din plastic galvanizat gri, conferindu-i un aspect elegant. Diametrul de montare de 30 mm este un standard industrial, ceea ce îl face ușor de montat în orificiile standard. Produsul oferă trei poziții de funcționare cu un interval de rotație de +/- 45° și un mecanism cu arc care revine automat la centru. Această caracteristică este deosebit de utilă în aplicații în care, din motive de siguranță, este important ca comutatorul să revină automat la poziția inițială după funcționare. ZB5FD501C0 are parametri tehnici impresionanți: are un grad de protecție IP66 și IP67 conform IEC 60529, ceea ce asigură o rezistență excelentă la praf și apă. Protecția conform standardelor americane NEMA 13 și NEMA 4X este, de asemenea, garantată. Capul comutatorului poate rezista la spălări cu presiune ridicată de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri, ceea ce reprezintă o caracteristică deosebit de avantajoasă în mediile industriale. Clasa de rezistență la impact IK03 oferă protecție mecanică suplimentară în conformitate cu IEC 50102. Capul comutatorului Schneider Electric Harmony XB5 ZB5FD501C0 are o durată de viață mecanică excepțională: poate efectua 1.000.000 de cicluri de comutare fără defecțiuni. Această durabilitate remarcabilă reduce semnificativ costurile de întreținere și crește fiabilitatea echipamentului. Produsul poate fi utilizat cu diverse configurații electrice și acceptă aranjamente de blocuri de contact corespunzătoare codurilor C3, C4, C5, C6, C7, C8, C11 și SF1, ceea ce îl face extrem de versatil pentru o gamă largă de sarcini de control. Comutatorul are, de asemenea, o rezistență remarcabilă la vibrații: 5 gn (f= 2…500 Hz) în conformitate cu IEC 60068-2-6, precum și o rezistență la impact de 30 gn și 50 gn (durată 11-18 ms) pentru accelerație semiondă sinusoidală în conformitate cu IEC 60068-2-27. Capul comutatorului ZB5FD501C0 are numeroase certificări internaționale, inclusiv certificări CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL, asigurând conformitatea cu cele mai stricte standarde și reglementări internaționale. Produsul poate fi utilizat într-un interval de temperatură ambiantă de la -40 °C la +70 °C, atât în timpul funcționării, cât și în timpul depozitării, oferind o versatilitate excepțională pentru utilizarea într-o gamă largă de medii industriale. Pe baza desenelor tehnice, dimensiunile CAD sunt: 37 mm lățime, 37 mm înălțime și 46 mm adâncime, iar amprenta este extrem de compactă.
Date tehnice Schneider Electric Harmony XB5 ZB5FD501C0
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector
Denumire scurtă a produsului: ZB5
Material cadru: Plastic, acoperire gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Formă cap unitate indicator: Rotundă
Tip acționare: Arc de revenire central
Design acționare: Mâner standard alb
Informații privind poziția acționării: 3 poziții +/- 45°
Informații suplimentare
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Cod de asamblare electrică: C3 pentru mai puțin de 6 contacte utilizând blocuri cu un singur rând pentru montare frontală; C4 pentru mai puțin de 6 contacte utilizând blocuri cu un singur rând și cu două rânduri pentru montare frontală; C5 pentru mai puțin de 5 contacte utilizând blocuri cu un singur rând pentru montare frontală; C6 pentru mai puțin de 5 contacte utilizând blocuri cu un singur rând și cu două rânduri pentru montare frontală; C7 pentru mai puțin de 4 contacte utilizând blocuri cu un singur rând pentru montare frontală; C8 pentru mai puțin de 4 contacte utilizând blocuri cu un singur rând și cu două rânduri pentru montare frontală; C11 pentru mai puțin de 3 contacte utilizând blocuri cu un singur rând pentru montare frontală; SF1 pentru mai puțin de 3 contacte utilizând blocuri cu un singur rând pentru montare frontală. Descrierea dispozitivului: Element de bază. Caracteristici de mediu. Tratament de protecție: TH. Temperatura aerului ambiant pentru depozitare: -40 până la 70 °C. Temperatura aerului ambiant în timpul funcționării: -40 până la 70 °C. -40…70 °C
Temperatura aerului ambiant în timpul funcționării: -40…70 °C
Categorie de protecție la supratensiune: Clasa II în conformitate cu IEC 60536
Grad de protecție IP: IP66 în conformitate cu IEC 60529; IP67 conform IEC 60529
Clasa de protecție NEMA: NEMA 13; NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 în conformitate cu IEC 50102
Standarde și certificări
Standarde: UL 508; IEC 60947-5-1; IEC 60947-1; JIS C8201-5-1; IEC 60947-5-4; CSA C22.2 Nr. 14; JIS C8201-1
Certificări de produs: CSA; DNV; BV; LROS (Lloyds Register of Shipping); Listat UL
Rezistență la vibrații: 5 gn (f= 2…500 Hz) în conformitate cu IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală în conformitate cu IEC 60068-2-27; 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală în conformitate cu IEC 60068-2-27
