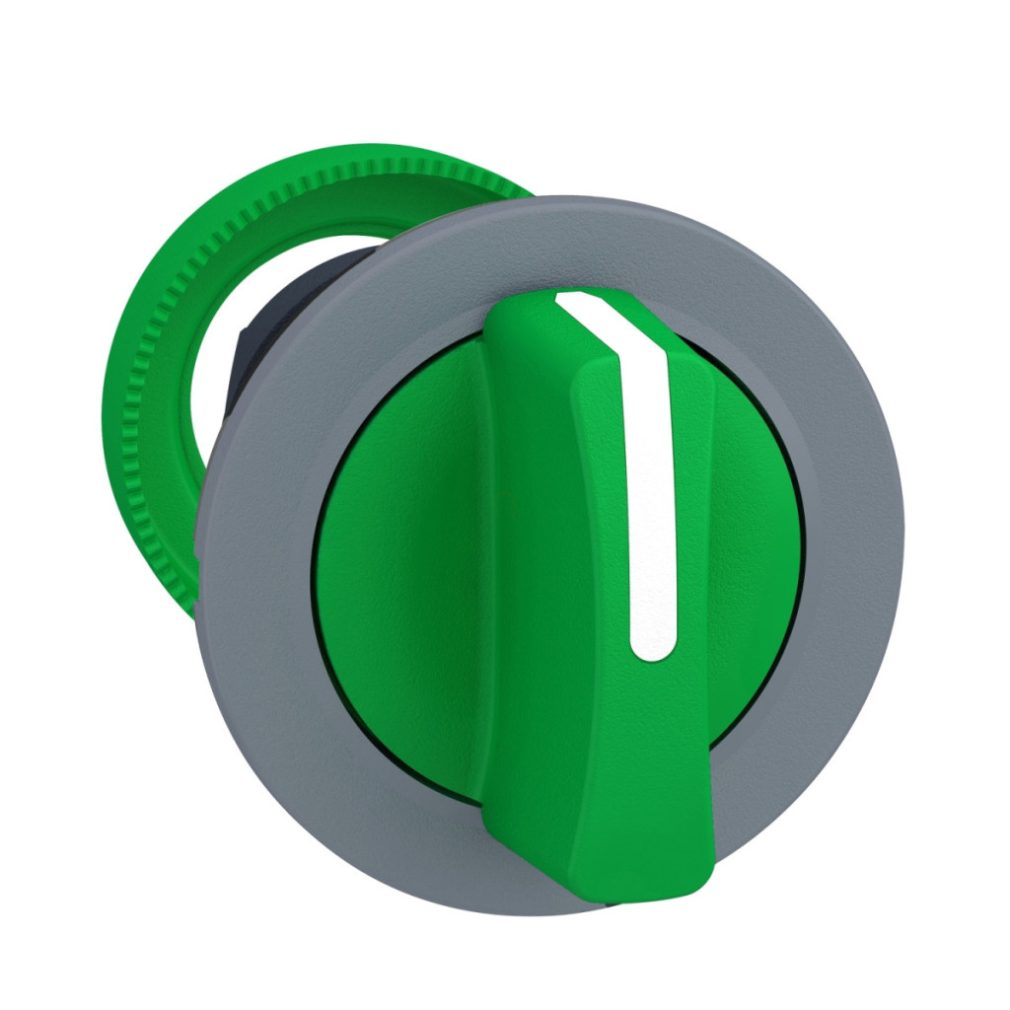

Capul comutatorului selector Schneider Electric Harmony XB5 seria ZB5FD503C0 este o soluție profesională de control industrial, perfect adaptată pentru aplicații de automatizare și control. Acest comutator verde, cu margine din plastic gri, cu 3 poziții și revenire centrală, este o alegere fiabilă și durabilă pentru utilizarea în medii industriale. Comutatorul selector ZB5FD503C0 se potrivește într-o gaură cu diametrul de 30,5 mm, într-un design montat la nivel. Comutatorul cu cap rotund de indicare are un mâner verde standard care poate fi setat în 3 poziții, cu o rotație de +/- 45° și un mecanism cu arc care revine automat în poziția centrală. Rama din plastic gri a comutatorului are un strat colorat, care nu numai că asigură un aspect estetic, dar rezistă și la solicitările utilizării zilnice. O caracteristică specială a produsului este durabilitatea sa mecanică remarcabilă, care poate rezista la până la 1.000.000 de cicluri de comutare. Această durată lungă de viață reduce semnificativ costurile de întreținere și crește fiabilitatea proceselor de producție. Gradele de protecție IP66 și IP67 asigură rezistența comutatorului la praf și apă, astfel încât acesta funcționează fiabil chiar și în condiții de mediu extreme. Comutatorul selector poate fi utilizat într-un interval larg de temperaturi, de la -40 °C la +70 °C, ceea ce permite utilizarea acestuia în condiții meteorologice extreme sau industriale. Capul comutatorului selector ZB5FD503C0 poate fi combinat cu diverse configurații electrice. Este potrivit pentru configurații cu până la 6 contacte (coduri C3, C4), configurații cu 5 contacte (coduri C5, C6), configurații cu 4 contacte (coduri C7, C8) sau configurații cu 3 contacte (coduri C11, SF1), în funcție de utilizarea blocurilor simple sau duble în timpul instalării inițiale. Această flexibilitate permite implementarea diverselor scheme de control în cadrul unei singure familii de componente. Desenele tehnice ale comutatorului oferă informații detaliate despre dimensiunile de instalare și decupajul necesar al panoului, ceea ce facilitează procesele de proiectare și instalare. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60529, IEC 60536, IEC 50102, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, JIS C8201-1, UL 508 și CSA C22.2 nr. 14, și este certificat de CSA, DNV, BV, LROS și UL, garantând aplicabilitatea și compatibilitatea la nivel global.
Schneider Electric Harmony XB5 - ZB5FD503C0 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector
Denumire scurtă a produsului: ZB5
Material cadru: Plastic acoperit cu strat gri
Diametru de montare: 30,5 mm
Tip cap: Montare încastrată
Formă cap unitate indicator: Rotundă
Tip acționare: Arc de revenire central
Profil acționare: Mâner standard verde
Informații privind poziția acționării: 3 poziții +/- 45°
Informații suplimentare
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Cod de asamblare electrică: C3 pentru mai puțin de 6 contacte, utilizând blocuri simple montate din față
C4 pentru mai puțin de 6 contacte, utilizând blocuri simple și duble montate din față
C5 pentru mai puțin de 5 contacte, utilizând blocuri simple montate din față
C6 pentru mai puțin de 5 contacte, utilizând blocuri simple și duble montate din față
C7 pentru mai puțin de 4 contacte, utilizând blocuri simple montate din față
C8 pentru mai puțin de 4 contacte, utilizând blocuri simple și duble montate din față
C11 pentru mai puțin de 3 contacte, utilizând blocuri simple montate din față
SF1 pentru mai puțin de 3 contacte, utilizând blocuri simple montate din față
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
Clasa de protecție NEMA: NEMA 13
NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: JIS C8201-5-1, IEC 60947-1, UL 508, CSA C22.2 Nr. 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
