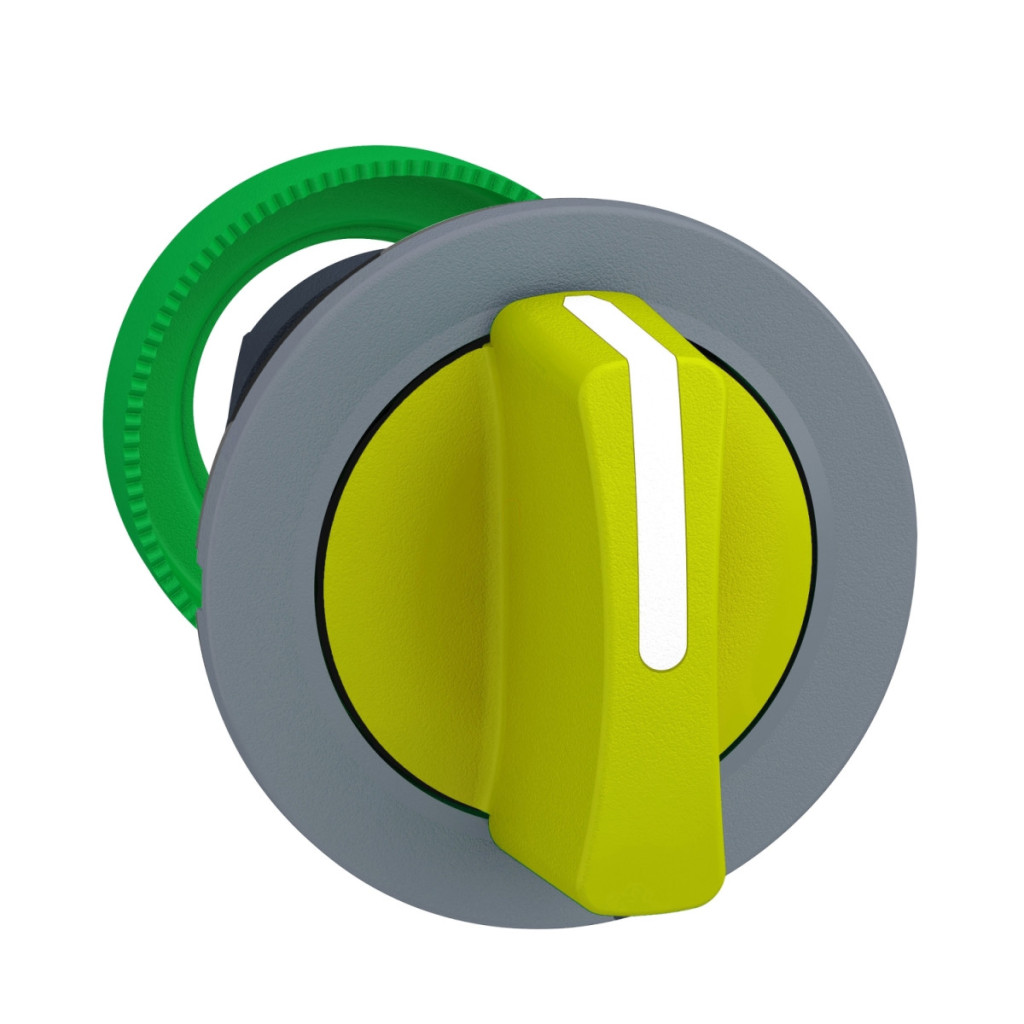

Modelul ZB5FD505C0 din seria Harmony XB5 de la Schneider Electric este un comutator selector din plastic de calitate profesională, montat încastrat, care oferă fiabilitate și durabilitate excepționale în aplicații industriale. Acest comutator galben cu diametrul de 30 mm poate fi setat în 3 poziții și are un resort de revenire în poziția centrală, ceea ce este deosebit de util în aplicațiile în care resetarea echipamentului la poziția implicită este o cerință de siguranță. Produsul are o margine din plastic gri, care îi conferă un aspect estetic și se potrivește bine în mediile industriale moderne. Comutatorul selector ZB5FD505C0 este alegerea perfectă pentru instalarea în panouri de control, deoarece designul său încastrat este atât practic, cât și elegant. Mânerul galben standard este clar vizibil, facilitând identificarea și utilizarea rapidă, în timp ce funcționarea în trei poziții (+/- 45°) oferă opțiuni de control versatile. Ca parte a seriei Harmony XB5, acest cap de comutator selector se mândrește cu o durabilitate mecanică excepțională, rezistând la până la 1.000.000 de cicluri de comutare, ceea ce reprezintă o valoare remarcabilă în categoria sa. Dispozitivul ZB5 are protecție IP66 și IP67 conform IEC 60529, care oferă protecție completă împotriva prafului și a jeturilor puternice de apă, precum și rezistență la imersia temporară în apă. Acest nivel ridicat de protecție îl face ideal pentru utilizarea în medii în care poate fi prezentă umezeala sau praful. Capul comutatorului selector ZB5FD505C0 are parametri tehnici remarcabili. Produsul poate fi utilizat într-un interval de temperatură de funcționare și depozitare de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. În ceea ce privește protecția la supratensiune, este clasificat în clasa II conform standardului IEC 60536. Comutatorul poate rezista la spălarea cu presiune înaltă la 55 °C și 0,1 m de la o presiune de până la 7000000 Pa și are un grad de rezistență la impact IK03 conform IEC 50102. Capul comutatorului selector poate fi utilizat în diverse ansambluri electrice, ceea ce îl face flexibil pentru utilizare într-o varietate de configurații de control. Capul comutatorului selector Schneider Electric ZB5FD505C0 respectă în totalitate cele mai importante standarde internaționale, inclusiv IEC 60947-5-4, IEC 60947-1, CSA C22.2 Nr. 14, IEC 60947-5-1, UL 508, JIS C8201-1 și JIS C8201-5-1. Produsul are numeroase certificări, precum CSA, DNV, BV, LROS (Lloyds register of shipping) și UL, care garantează calitatea și funcționarea în condiții de siguranță. Dimensiunile CAD sunt: lățime 37 mm, înălțime 37 mm și adâncime 46 mm, iar grosimea de prindere poate fi reglată între 1-6 mm, astfel încât poate fi instalat în panouri de diferite grosimi.
Schneider Electric Harmony XB5 - ZB5FD505C0 date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector
Denumirea scurtă a dispozitivului: ZB5
Material margine: Plastic cu acoperire gri
Diametru de montare: 30,5 mm
Tip cap: Montat încastrat în panou
Formă cap unitate indicator: Rotundă
Tip acționare: Centrată cu revenire prin arc
Profil acționare: Mâner standard galben
Informații privind poziția acționării: 3 poziții +/- 45°
Date suplimentare
Dimensiuni CAD: 37 mm lățime, 37 mm înălțime, 46 mm adâncime
Durată de viață mecanică: 1.000.000 de cicluri
Cod compoziție electrică: C3, C4, C5, C6, C7, C8, C11, SF1 (pentru diverse configurații de contact)
Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Intervalul de temperatură ambiantă (depozitare): -40...70 °C
Intervalul de temperatură ambiantă (funcționare): -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 și IP67 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de rezistență la impact IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 nr. 14, IEC 60947-5-1, UL 508, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Date de montare
Grosime de prindere: 1-6 mm / 0,04-0,24 inci
