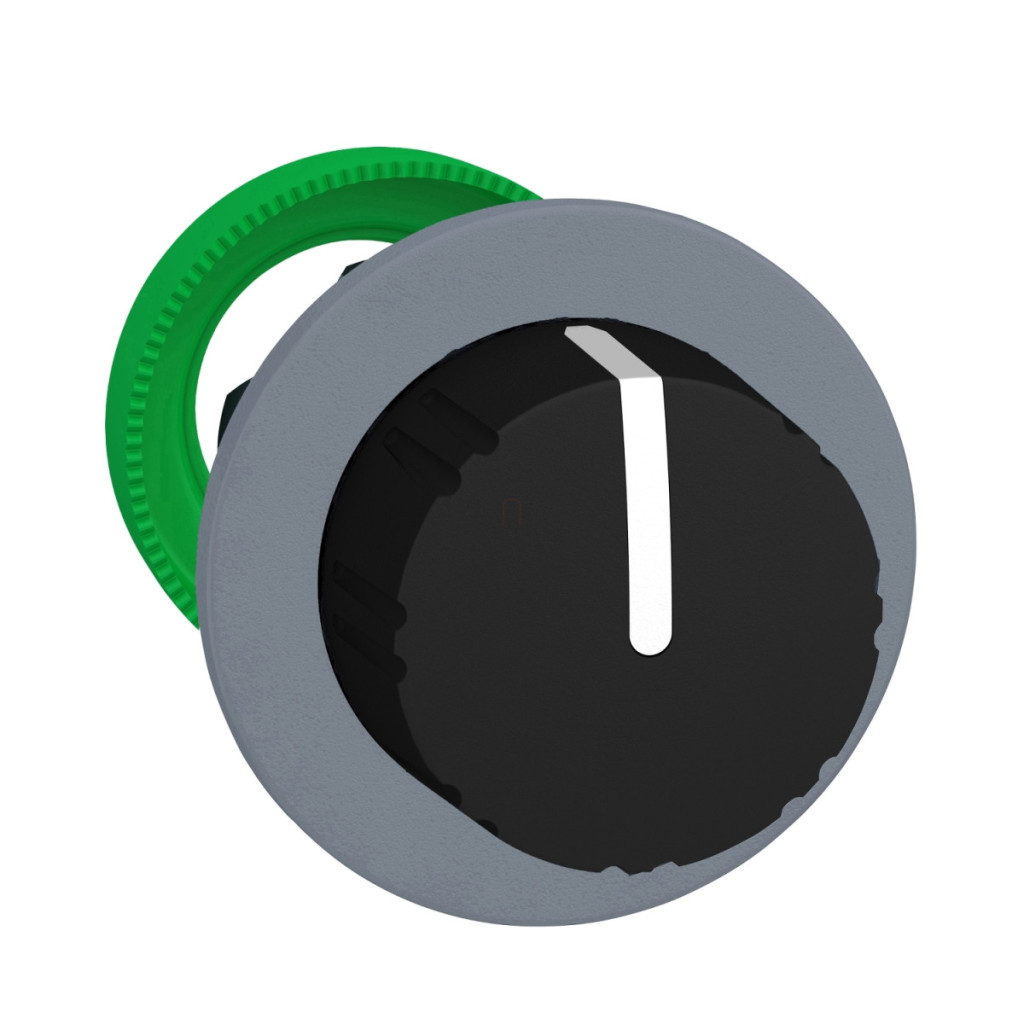

Comutatorul model ZB5FD59C0 din familia de produse Schneider Electric Harmony XB5 este un dispozitiv de control de înaltă calitate și precizie, conceput pentru aplicații industriale. Acest comutator din plastic montat pe panou a fost dezvoltat în principal pentru instalarea în panouri de control și mașini unde sunt necesare o funcționare fiabilă și o durată lungă de viață. ZB5FD59C0 este un comutator selector cu diametrul de 30 mm, cu 3 poziții, cu buton negru striat, funcție de revenire centrală și o ramă elegantă de culoare gri. Pozițiile comutatorului pot fi accesate cu o rotire de +/- 45 de grade, iar acesta revine automat la poziția centrală atunci când este eliberat. Dispozitivul are un diametru de instalare de 30,5 mm, ceea ce îl face ușor de montat în orificiile standard. Butonul rotund, negru, striat, oferă o aderență excelentă, chiar și în medii umede sau uleioase. Comutatorul este fabricat din plastic cu o ramă gri colorată, care se integrează estetic în mediile industriale. Modelul ZB5FD59C0 are parametri tehnici remarcabili. Durata sa de viață mecanică este de 1.000.000 de cicluri de comutare, ceea ce înseamnă o durabilitate excepțională chiar și în condiții de utilizare intensivă. Capul comutatorului are protecție IP66 și IP67 conform IEC 60529 și are, de asemenea, clasificări NEMA 13 și NEMA 4X, ceea ce îl face ideal pentru utilizarea în medii umede și prăfuite. Este rezistent chiar și la spălatoare de înaltă presiune, până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Are o clasificare IK03 pentru rezistența la impact conform IEC 50102. Produsul poate fi utilizat și depozitat într-un interval de temperatură ambiantă de la -40 la +70 °C, ceea ce asigură un spectru de funcționare extrem de larg. Capul comutatorului ZB5FD59C0 poate fi utilizat într-o varietate de ansambluri electrice. Codurile sale de configurare includ C3, C4, C5, C6, C7, C8, C11, SF1, care permit diferite aranjamente de contacte. Cu acestea, se pot utiliza simultan maximum 6 contacte în diverse combinații, cum ar fi contacte normal închise (N/C) și normal deschise (N/O). Starea contactelor variază în funcție de poziția comutatorului: în poziția 315°, contactele N/O sunt deschise, iar contactele N/C sunt închise; în timp ce în poziția 45°, contactele N/O sunt închise, iar contactele N/C sunt deschise. Capul comutatorului selector Schneider Electric Harmony XB5 ZB5FD59C0 are certificări și aprobări internaționale, inclusiv CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL. Produsul are o rezistență remarcabilă la vibrații și șocuri: interval de frecvență de 5 gn (2-500 Hz) conform IEC 60068-2-6 și accelerație semionduză de 30 gn (durată 18 ms) și 50 gn (durată 11 ms) conform IEC 60068-2-27. Produsul este conform cu numeroase standarde internaționale, precum IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-1, JIS C8201-5-1, UL 508 și JIS C8201-1, fiind astfel adecvat pentru utilizare într-o varietate de medii industriale din întreaga lume.
Schneider Electric Harmony XB5 - ZB5FD59C0 - cap de comutator din plastic încastrat, Ø30, 3 poziții cu revenire centrală, zimțat, negru, ramă gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector
Denumire scurtă a produsului: ZB5
Material margine: Plastic, galvanizat gri
Diametru de instalare: 30,5 mm
Tip cap: Încastrat
Cantitate minimă de vânzare: 1
Formă cap unitate de semnalizare: Rotundă
Tip acționare: Arc de revenire central
Profil acționare: Buton zimțat negru
Informații poziție acționare: 3 poziții +/- 45°
Informații suplimentare
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Cod asamblare electrică: C4 < 6 contacte cu blocuri simple și duble pentru montare frontală
C5 < 5 contacte cu blocuri simple pentru montare frontală
C6 < pentru 5 contacte cu blocuri simple și duble pentru montare frontală
C7 < pentru 4 contacte cu blocuri simple pentru montare frontală
C8 < pentru 4 contacte cu blocuri simple și duble pentru montare frontală
C11 < pentru 3 contacte cu blocuri simple pentru montare frontală
C3 < pentru 6 contacte cu blocuri simple pentru montare frontală
SF1 < pentru 3 contacte cu blocuri simple pentru montare frontală
Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Protecție: TH
Temperatură ambiantă de depozitare: -40…70 °C
Temperatură ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălatoare de înaltă presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-1, JIS C8201-5-1, UL 508, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Proprietăți mecanice
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerare semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Informații privind instalarea
Grosime de montare: 1-6 mm / 0,04-0,24 inci
Diametru decupaj panou: Ø30,75 mm recomandat (Ø30,5 0+0,5) / Ø1,21 inci recomandat (Ø1,20 inci 0+0,0196)
