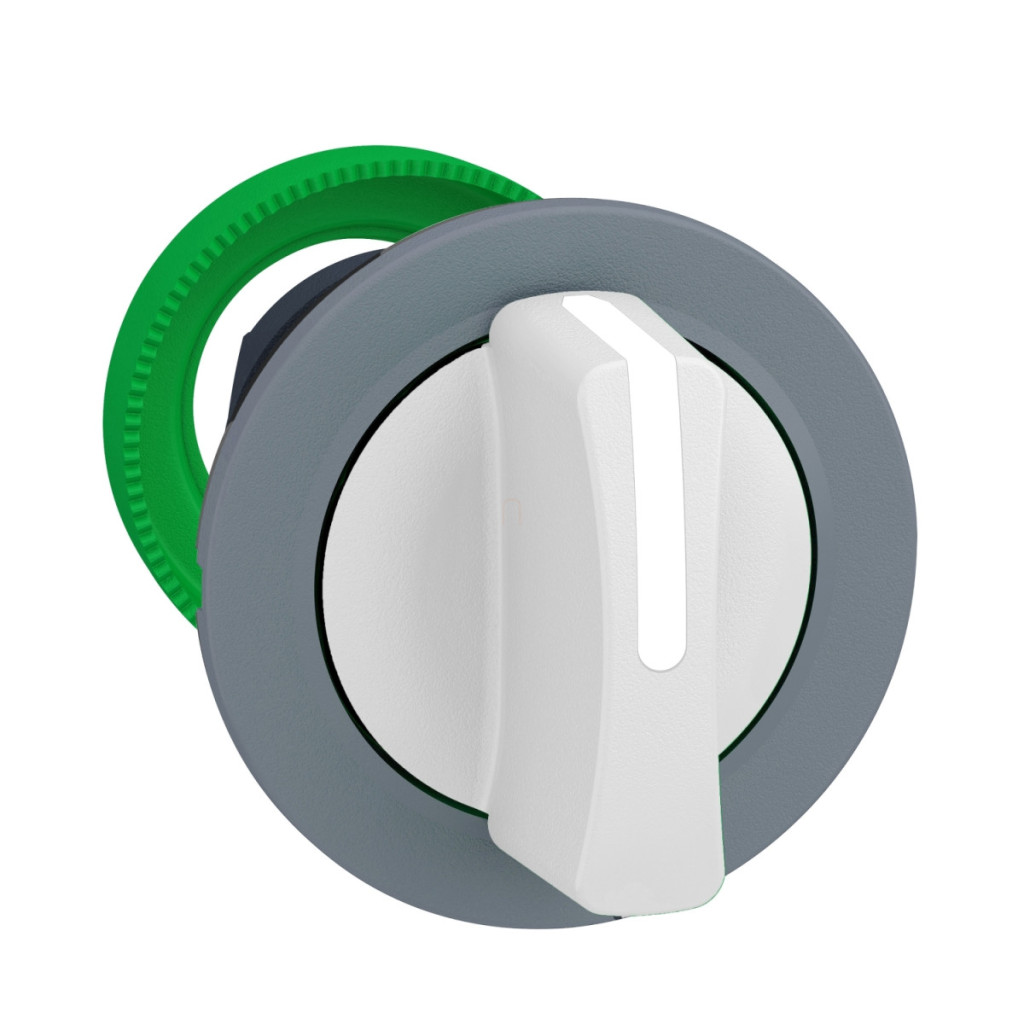

Gama de produse Schneider Electric Harmony XB5 Capul comutatorului selector ZB5FD701C0 este un element de comutare industrial profesional, care reprezintă alegerea perfectă pentru panouri și console de control. Acest cap de comutator din plastic alb are un diametru de montare de 30 mm, fiind compatibil cu majoritatea deschiderilor standard pentru comutatoare. O caracteristică specială a acestui produs este funcționarea sa în 3 poziții, cu revenire prin arc de la stânga la centru, ceea ce permite un control precis în diverse aplicații industriale. Rama gri conferă produsului un aspect elegant, în timp ce mânerul standard alb asigură o bună vizibilitate și o utilizare ergonomică. Pozițiile operatorului permit o rotație de +/- 45°, oferind utilizatorilor o funcționare intuitivă. Capul comutatorului selector ZB5FD701C0 este extrem de durabil, dovadă fiind durata sa de viață mecanică de 1.000.000 de cicluri de comutare. Clasele de protecție IP66 și IP67 asigură protecția perfectă a comutatorului împotriva prafului și a apei, astfel încât acesta funcționează în mod fiabil chiar și în medii extreme. Dispozitivul poate fi utilizat într-un interval de temperatură de la -40 °C la +70 °C, ceea ce asigură o aplicabilitate largă în diverse medii industriale. Produsul este, de asemenea, rezistent la jeturi de apă de înaltă presiune de până la 7000000 Pa la 55 °C. Montarea pe panou este simplă, cu un design al comutatorului montat la nivel și un diametru de montare de 30,5 mm. Produsul este compatibil cu diverse configurații electrice, suportând până la 6 contacte utilizând blocuri simple în montare frontală (cod C3) sau până la 6 contacte utilizând blocuri simple și duble în montare frontală (cod C4). Comutatorul are o unitate de indicare rotundă care oferă un feedback vizual ușor de recunoscut cu privire la starea comutatorului. Dispozitivul are dimensiuni practice: lățime și înălțime totală CAD de 37 mm, adâncime de 46 mm, ceea ce îl face o alegere ideală pentru panouri de control compacte. Capul comutatorului selector Harmony XB5 este conform cu multe standarde internaționale, inclusiv UL 508, CSA C22.2 Nr. 14, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1 și JIS C8201-1, și este, de asemenea, listat CSA, DNV, BV, LROS (Lloyds register of shipping) și UL. Acest comutator selector este ideal pentru utilizarea în orice mediu industrial în care sunt necesare elemente de control fiabile, durabile și precise, cum ar fi liniile de producție, panourile de control ale mașinilor sau sistemele de automatizare industrială.
Schneider Electric Harmony XB5 - ZB5FD701C0 date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Comutator selector
Denumirea scurtă a dispozitivului: ZB5
Materialul panoului frontal: Plastic cu acoperire gri
Diametru de montare: 30,5 mm
Tip cap: Montat la nivel
Cantitate minimă de vânzare: 1
Formă cap unitate de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc din stânga spre centru
Profilul actuatorului: Mâner standard alb
Informații privind poziția actuatorului: 3 poziții +/- 45°
Caracteristici suplimentare
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Cod de asamblare electrică: C3: <6 contacte utilizând blocuri simple în montare frontală; C4: <6 contacte utilizând blocuri simple și duble în montare frontală; C5: <5 contacte utilizând blocuri simple în montare frontală; C6: <5 contacte utilizând blocuri simple și duble în montare frontală; C7: <4 contacte utilizând blocuri simple în montare frontală; C8: <4 contacte utilizând blocuri simple și duble în montare frontală; C11: <3 contacte utilizând blocuri simple în montare frontală; SF1: <3 contacte utilizând blocuri simple în montare frontală
Prezentare generală a dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508, CSA C22.2 nr. 14, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
