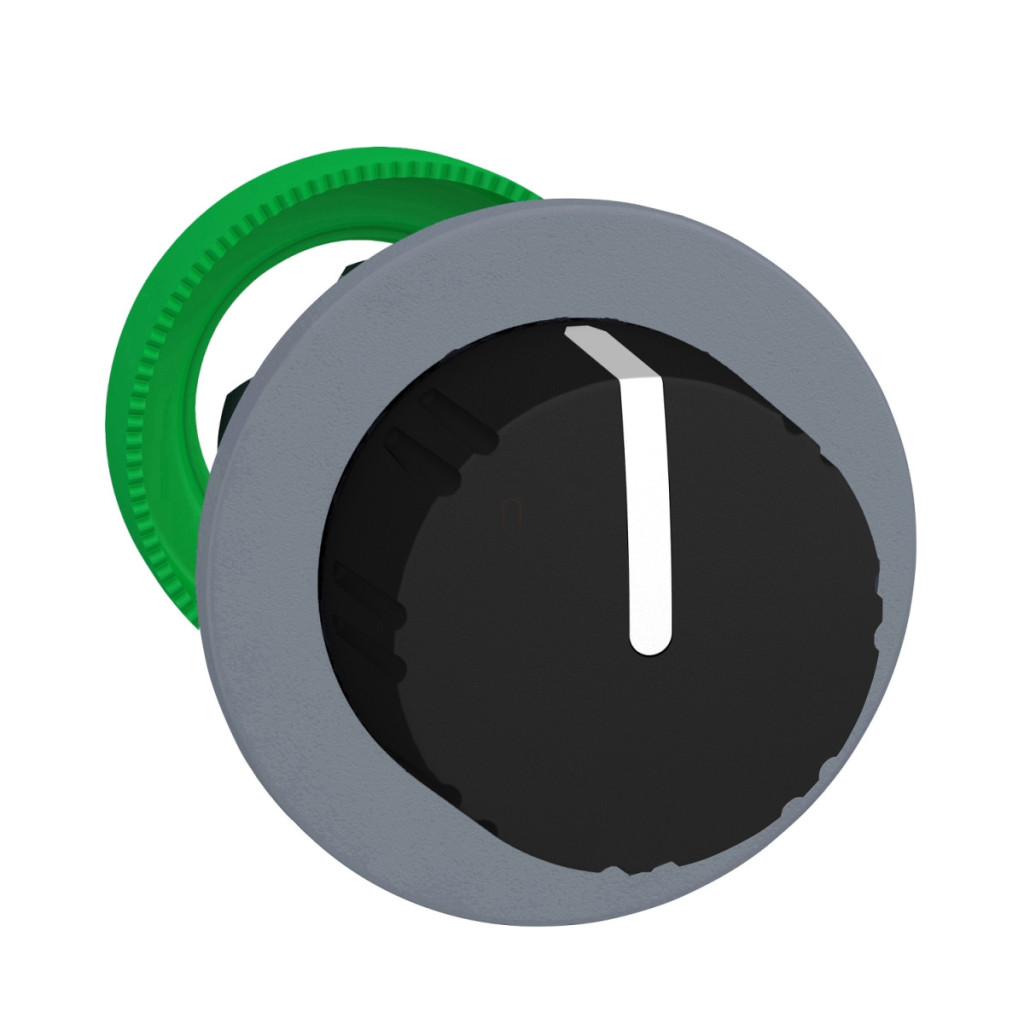

ZB5FD79C0, parte a seriei Harmony XB5 de la Schneider Electric, este un comutator profesional cu montare încastrată, conceput pentru utilizare în medii industriale și panouri de control. Produsul are un buton negru striat cu diametrul de 30 mm, care oferă o aderență excelentă chiar și în medii umede sau uleioase. ZB5FD79C0 oferă un comutator cu trei poziții și funcție de revenire cu arc de la stânga la centru, care permite comutatorului să revină automat la poziția neutră centrală atunci când este eliberat. Această caracteristică este ideală pentru aplicații în care revenirea automată la poziția centrală este importantă din motive de siguranță. Comutatorul are un unghi de rotație de +/- 45 de grade între cele trei poziții, permițând o operare intuitivă și precisă. Pentru instalare este necesar un orificiu de montare cu un diametru de 30,5 mm, cu o dimensiune precisă recomandată de Ø30,75 mm. Produsul oferă o durabilitate excepțională, dovadă fiind durata de viață mecanică impresionantă de 1.000.000 de cicluri de comutare. Acest cap de comutator poate fi configurat cu diferite tipuri de contacte, iar opțiunile de conectare includ terminale cu șurub, conectori plug-in și conectori Faston. ZB5FD79C0 este compatibil cu diverse coduri de asamblare electrică (C3, C4, C5, C6, C7, C8, C11, SF1), care permit configurarea cu până la 6 contacte în diverse aranjamente. Capul comutatorului Schneider Electric Harmony XB5 ZB5FD79C0 are proprietăți excelente de protecție, dovadă fiind clasele de protecție IP66 și IP67, care sunt conforme cu standardul IEC 60529. Aceste clase de protecție ridicate asigură rezistența produsului la praf și apă și, de asemenea, conformitatea cu cerințele NEMA 13 și NEMA 4X. Capul comutatorului este rezistent chiar și la spălarea cu presiune înaltă, până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri. Clasa de rezistență la impact IK03 oferă o protecție mecanică suplimentară. ZB5FD79C0 poate fi utilizat într-un interval larg de temperaturi, cu o temperatură de funcționare între -40 °C și +70 °C, același lucru fiind valabil și pentru intervalul de temperatură de depozitare.
Schneider Electric Harmony XB5 - ZB5FD79C0 date tehnice
Caracteristici principale
Seria de produse: Harmony XB5
Tipul produsului: Cap de comutare
Denumire scurtă a produsului: ZB5
Material cadru: Plastic zincat gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Cantitate minimă comandă: 1
Forma capului unității de semnalizare: Rotundă
Tip acționare: Revenire cu arc de la stânga la centru
Profil acționare: Buton negru zimțat
Informații privind poziția acționării: 3 poziții +/- 45°
Informații suplimentare
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Cod de asamblare electrică: C4 <6 contacte pentru montare pe panou frontal folosind blocuri simple și duble
C5 <5 contacte pentru montare pe panou frontal folosind blocuri simple
C6 <5 contacte utilizând blocuri simple și duble pentru montarea pe panoul frontal
C7 <4 contacte utilizând blocuri simple pentru montarea pe panoul frontal
C8 <4 contacte utilizând blocuri simple și duble pentru montarea pe panoul frontal
C11 <3 contacte pentru montare pe panoul frontal folosind blocuri simple
C3 <6 contacte pentru montare pe panoul frontal folosind blocuri simple
SF1 <3 contacte pentru montare pe panoul frontal folosind blocuri simple
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C
Temperatura ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde: IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, UL 508, IEC 60947-1, CSA C22.2 nr. 14, JIS C8201-1
Certificări ale produsului: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Montare și acces
Grosime de prindere: 1-6 mm / 0,04-0,24 inci
Decupaj panou pentru butoane, comutatoare și indicatoare luminoase: Ø30,75 mm recomandat (Ø30,5 0+0,5)
Metodă de conectare: Terminal cu șurub, conector plug-in sau conectori Faston
