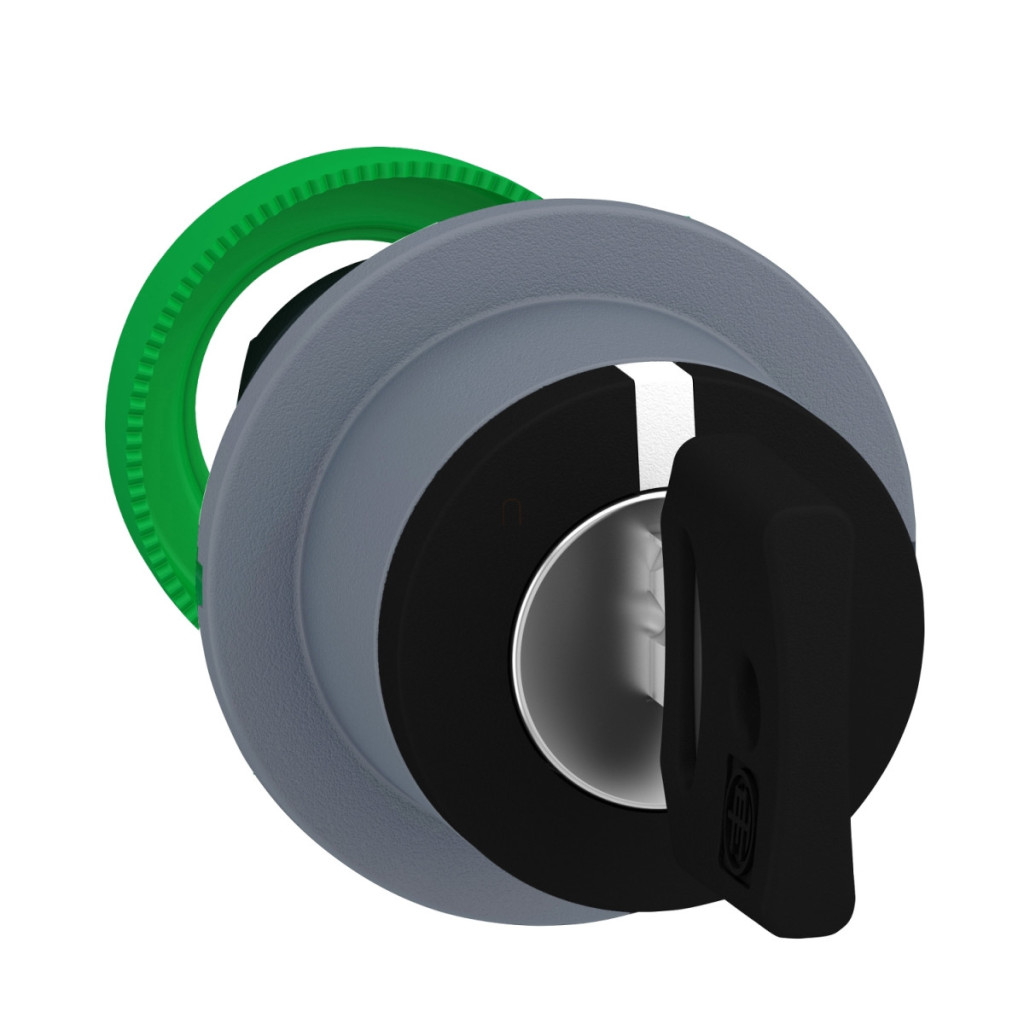

Capul comutatorului cu cheie încastrat Schneider Electric Harmony XB5 seria ZB5FG05C0 este un element de control industrial profesional care oferă o soluție fiabilă pentru o gamă largă de sarcini de automatizare și comutare. Acest comutator de precizie este ideal pentru aplicații în care restricționarea accesului cu cheie și funcționarea fiabilă sunt cerințe de siguranță. Comutatorul cu cheie ZB5FG05C0 este fabricat din plastic negru cu o ramă elegantă de culoare gri, care se potrivește perfect în mediile industriale. Produsul are o dimensiune standard de 22 mm și un diametru real de montare de 30,5 mm, ceea ce îl face compatibil cu majoritatea orificiilor de montare standard industriale. Comutatorul are trei poziții, +/- 45°, cu revenire prin arc de la dreapta la centru, asigurând că comutatorul revine întotdeauna la poziția sa implicită după ce a fost eliberat din poziția din dreapta. Acest lucru îl face ideal pentru aplicații în care anumite funcții necesită doar o activare momentană și apoi revin automat la poziția lor implicită. Comutatorul cu cheie Harmony XB5 utilizează o cheie specială 455, care asigură că numai persoanele autorizate îl pot opera. Cheia poate fi scoasă în pozițiile din stânga și din centru, ceea ce oferă o caracteristică suplimentară de siguranță, deoarece comutatorul poate fi blocat într-o anumită poziție și cheia poate fi scoasă. Comutatorul este proiectat pentru a se asigura că cheia poate fi scoasă numai când sistemul se află într-o stare sigură, prevenind astfel funcționarea accidentală sau neautorizată. Acest lucru poate fi deosebit de important pentru procesele industriale critice sau sistemele de siguranță. ZB5FG05C0 are caracteristici tehnice remarcabile: clase de protecție IP66 și IP67, care asigură o protecție excelentă împotriva prafului și a apei, chiar și în cele mai dure medii industriale. De asemenea, este conform cu standardele NEMA 13 și NEMA 4X. Comutatorul poate rezista la spălarea cu presiune înaltă la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Are protecție la impact IK03 în conformitate cu IEC 50102. Produsul are o durată de viață mecanică remarcabilă de 1.000.000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în cazul utilizării frecvente. Capul comutatorului cu cheie Harmony XB5 oferă o serie de opțiuni de conectare electrică: poate fi utilizat în combinații marcate cu coduri diferite (C3, C4, C5, C6, C7, C8, C11, SF1) și pot fi utilizate simultan până la 6 contacte în diverse configurații. Are o gamă extrem de largă de temperaturi de funcționare, de la -40 °C la +70 °C, asigurând performanțe fiabile chiar și în medii extreme. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 nr. 14, UL 508 și JIS C8201-1, și este certificat de CSA, DNV, BV, LROS (Lloyds register of shipping) și UL.
Schneider Electric Harmony XB5 - ZB5FG05C0 date tehnice
Informații generale
Familia de produse: Harmony XB5
Tip componentă: Comutator cu cheie
Denumire scurtă produs: ZB5
Material cadru: Plastic cu acoperire gri
Diametru montare: 30,5 mm
Tip cap: Încorporat, încastrat
Unitate de vânzare: 1
Caracteristici de funcționare
Forma capului unității de semnalizare: Rotundă
Tip operator: Revenire cu arc din dreapta spre centru
Design operator: Comutator cu cheie negru
Informații privind poziția operatorului: 3 poziții +/- 45°
Tipul de blocare: cheie 455
Poziția de scoatere a cheii: stânga și centru
Caracteristici mecanice
Lățime totală (CAD): 37 mm
Înălțime totală (CAD): 37 mm
Adâncime totală (CAD): 72 mm
Durată de viață mecanică: 1.000.000 de cicluri
Compoziție electrică
Cod de asamblare electrică: C4 (max. 6 contacte utilizând blocuri simple și duble în montarea frontală)
C5 (max. 5 contacte utilizând blocuri simple în montare frontală)
C6 (max. 5 contacte utilizând blocuri simple și duble în montare frontală)
C7 (max. 4 contacte utilizând blocuri simple în montare frontală)
C8 (max. 4 contacte utilizând blocuri simple și duble în montare frontală)
C11 (max. 3 contacte utilizând blocuri simple în montare frontală)
C3 (max. 6 contacte utilizând blocuri simple în montare frontală)
SF1 (max. 3 contacte utilizând blocuri simple în montare frontală)
Caracteristici de mediu
Protecție: TH
Temperatură de depozitare: -40...70 °C
Temperatură de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II, conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Protecție împotriva impactului IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, CSA C22.2 Nr. 14, IEC 60947-5-1, UL 508, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu undă semisinusoidală, conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu undă semisinusoidală, conform IEC 60068-2-27
