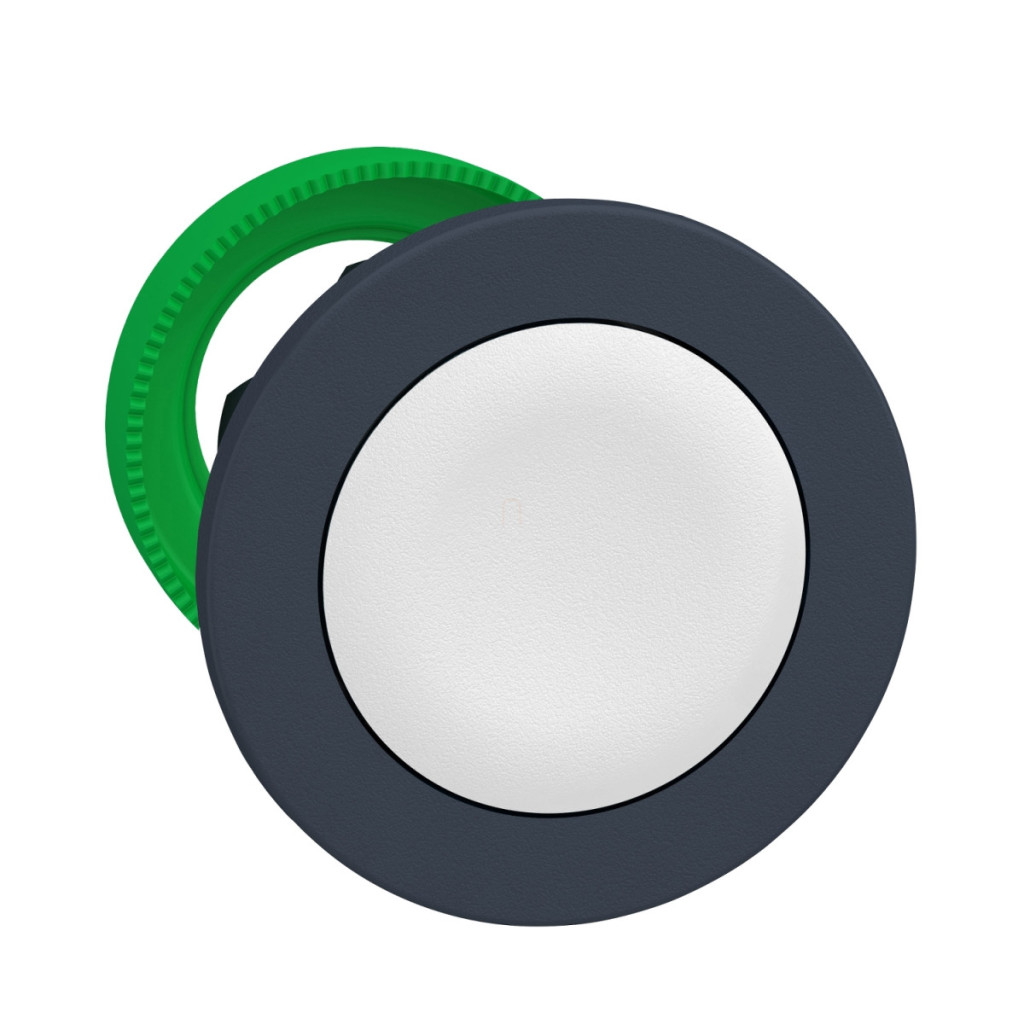

ZB5FH01, parte a gamei Schneider Electric Harmony XB5, este un buton de înaltă calitate, neiluminat, ideal pentru utilizarea ca interfață de comutare în sisteme de control industrial, panouri de mașini și alte aplicații industriale. Acest buton alb, încastrat, oferă un aspect profesional și o funcționare fiabilă în orice mediu. Capul butonului ZB5FH01 face parte din gama Harmony XB5, linia premium de dispozitive de control industrial a Schneider Electric. O caracteristică unică a acestui produs este principiul său de funcționare push-push, care permite activarea și dezactivarea butonului prin apăsare. Butonul alb, fără marcaje, încastrat, oferă un aspect curat și ordonat panoului de control, fiind înconjurat de un cadru din plastic gri închis. Parametrii tehnici ai capului butonului sunt impresionanți: are un diametru de instalare de 30,5 mm, care este un standard industrial, ceea ce îl face ușor de integrat în sistemele existente. Este compatibil cu o varietate de accesorii, cum ar fi componentele din seria ZBYF, ZBZF32, ZBZF33 și ZB5AZ. Produsul este extrem de durabil, dovadă fiind durata de viață mecanică impresionantă de 500.000 de cicluri. Dimensiunile sale CAD sunt de 37 mm lățime, 37 mm înălțime și 30 mm adâncime, ceea ce îl face compact în design, dar robust în funcționare. Capul butonului ZB5FH01 poate fi utilizat cu diverse configurații electrice: suportă dispuneri corespunzătoare codurilor C11, C15, SF1 și C9, care permit diferite combinații de contacte cu blocuri individuale montate frontal. Produsul este extrem de rezistent la influențele mediului: are o temperatură de funcționare și depozitare cuprinsă între -40 °C și +70 °C, asigurând o funcționare fiabilă chiar și în condiții extreme. Are un grad de protecție IP remarcabil: IP66, IP67, IP69 și IP69K, care oferă protecție completă împotriva prafului și a jeturilor de apă de înaltă presiune - poate fi curățat chiar și cu un aparat de spălat cu presiune la 7000000 Pa la 55 °C de la o distanță de 0,1 metri. De asemenea, este conform cu cerințele UL 50 E Tip 4, 4X, 12 și 13. Capul butonului ZB5FH01 este conform cu o gamă largă de standarde industriale: UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-1 și este listat UL și certificat CSA. Prezintă o rezistență excelentă la vibrații și șocuri: până la 30 gn (18 ms) accelerație semisinusoidală, 50 gn (11 ms) accelerație semisinusoidală și 25 gn (6 ms) 1000 de impacturi pe axă conform IEC 60068-2-27, precum și rezistență la vibrații de 5 gn (10-500 Hz) și 2 mm vârf-vârf (2-10 Hz) conform IEC 60068-2-6. Acest buton este alegerea perfectă pentru mediile industriale în care sunt necesare durabilitate, fiabilitate și calitate.
Schneider Electric Harmony XB5 - ZB5FH01 - buton din plastic pentru montare încastrată, Ø30, alb, push-push date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton fără lumină
Denumire scurtă a produsului: ZB5F
Compatibilitate produs: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material cadru: Plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: Încastrat încorporat
Cantitate minimă de comandă: 1
Forma capului unității de semnalizare: Rotundă
Tip actuator: Push-push
Profil actuator: Alb încastrat, nemarcat
Informații suplimentare
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 30 mm
Durată de viață mecanică: 500.000 de cicluri
Cod compoziție electrică:
C11 cu până la 3 contacte în blocuri individuale montate frontal
C15 cu până la 1 contact în blocuri individuale montate frontal
SF1 cu până la 3 contacte în blocuri individuale montate frontal
C9 cu până la 3 contacte în blocuri individuale montate frontal
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP:
IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Tip 13 conform UL 50 E
Tip 12 conform UL 50 E
Tip 4 conform UL 50 E
Tip 4X conform UL 50 E
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: Listat UL, CSA
Rezistență la șocuri:
30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) pentru 1000 de șocuri pe axă conform IEC 60068-2-27
Rezistență la vibrații:
5 gn (f= 10…500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2…10 Hz) conform IEC 60068-2-6
Dimensiuni
Grosime de prindere: 1-6 mm / 0,04-0,24 inci
