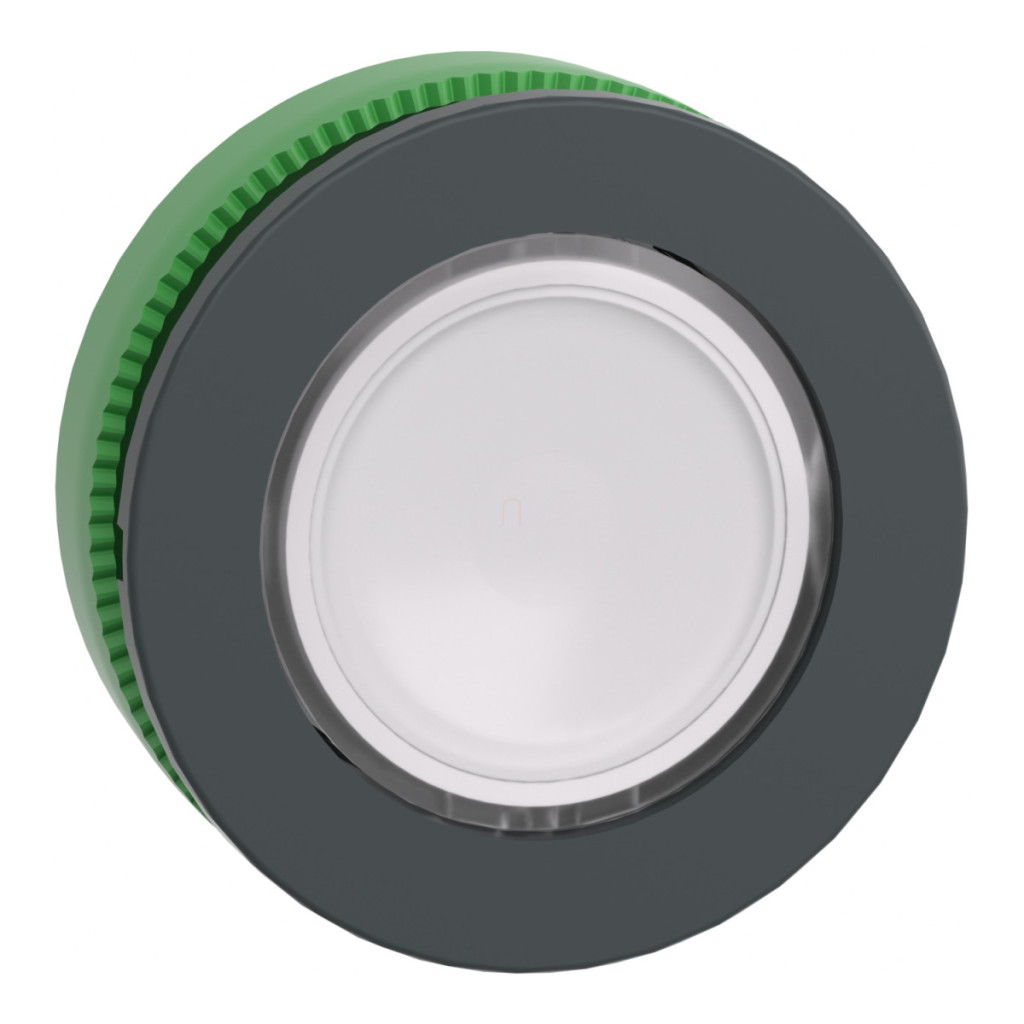

Gama de produse Schneider Electric Harmony XB5 Capul butonului iluminat din plastic pentru montare încastrată ZB5FH013 este un element de control industrial compact și fiabil, ideal pentru utilizarea într-o gamă largă de aplicații industriale și comerciale. Acest buton alb, fără marcaje, are un diametru de montare de 30 mm și este compatibil cu toate tipurile de LED-uri, ceea ce îl face flexibil pentru utilizarea într-o varietate de configurații de iluminat. Capul butonului ZB5FH013 are un cadru din plastic gri închis și o suprafață albă, nemarcată, care permite acționarea prin apăsare. Acest tip de acționare vă permite să comutați între pornire și oprire apăsând același buton de mai multe ori. Designul încastrat conferă panoului de control un aspect modern, reducând în același timp riscul de acționare accidentală. Produsul este conceput în principal pentru instalarea în panouri de control industriale și echipamente în care funcționarea fiabilă și durata lungă de viață sunt importante. ZB5FH013 are parametri tehnici remarcabili care asigură o funcționare fiabilă pe termen lung, chiar și în cele mai dure condiții. Are mai multe clase de protecție IP - IP66, IP67, IP69 și IP69K - oferind o protecție excelentă împotriva pătrunderii prafului și a apei, chiar și în timpul spălării cu presiune înaltă (până la 7000000 Pa la 55 °C de la o distanță de 0,1 m). De asemenea, este conform cu cerințele UL 50 E Tip 4, Type 4X, Type 12 și Type 13. Rezistența sa la impact este IK03 conform IEC 50102. Produsul are o temperatură de funcționare și depozitare cuprinsă între -40 și +70 °C, ceea ce îl face potrivit pentru utilizare în cele mai extreme condiții de mediu. În ceea ce privește durabilitatea mecanică, ZB5FH013 oferă performanțe excepționale, rezistând la până la 500.000 de cicluri. Rezistența sa la vibrații este de 5 gn (f=10...500 Hz) și 2 mm vârf-vârf (f=2...10 Hz) conform IEC 60068-2-6. Rezistența sa la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale și 25 gn (durată = 6 ms) pentru 1000 de șocuri pe toate axele, în conformitate cu IEC 60068-2-27. Codurile sale de compoziție electrică sunt C11, C15, SF1 și C9, care permit diverse opțiuni de conectare utilizând blocuri simple montate frontal. ZB5FH013 este compatibil cu blocuri LED universale, permițând o aplicare flexibilă pentru a satisface diferite cerințe de iluminare. Produsul este conform cu o serie de standarde internaționale, inclusiv UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 nr. 14 și JIS C8201-1, și este certificat UL și CSA.
Schneider Electric Harmony XB5 - ZB5FH013 - cap de buton iluminat din plastic pentru montare încastrată, Ø30, alb, buton push-push date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton iluminat
Denumire scurtă a produsului: ZB5F
Compatibilitate produs: LED universal
Material cadru: Plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: Încastrat încorporat
Cantitate minimă de vânzare: 1
Forma capului unității indicatoare: Rotundă
Tipul actuatorului: Push-push
Profilul actuatorului: Alb încastrat, nemarcat
Informații suplimentare
Lățimea totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 30 mm
Durată de viață mecanică: 500.000 de cicluri
Cod compoziție electrică: C11 < pentru 3 contacte utilizând blocuri simple pentru montarea pe panoul frontal
C15 < pentru 1 contact utilizând blocuri simple pentru montarea pe panoul frontal
SF1 < pentru 3 contacte utilizând blocuri simple pentru montarea pe panoul frontal
C9 < pentru 3 contacte utilizând blocuri simple pentru montarea pe panoul frontal
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Tip 13 conform UL 50 E
Tip 12 conform UL 50 E
Tip 4 conform UL 50 E
Tip 4X conform UL 50 E
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508
IEC 60947-5-4
IEC 60947-1
JIS C8201-5-1
IEC 60947-5-1
CSA C22.2 Nr. 14
JIS C8201-1
Certificări de produs: Listat UL
CSA
Caracteristici mecanice
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) pe axă pentru 1000 de impacturi conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
Dimensiuni de montare
Grosime de prindere: 1 - 6 mm / 0,04 - 0,24 in.
Diametru recomandat pentru panou: Ø30,75 mm (Ø30,5 +0,5/-0 mm) / Ø1,21 in. (Ø1,20 in. +0,0196/-0)
