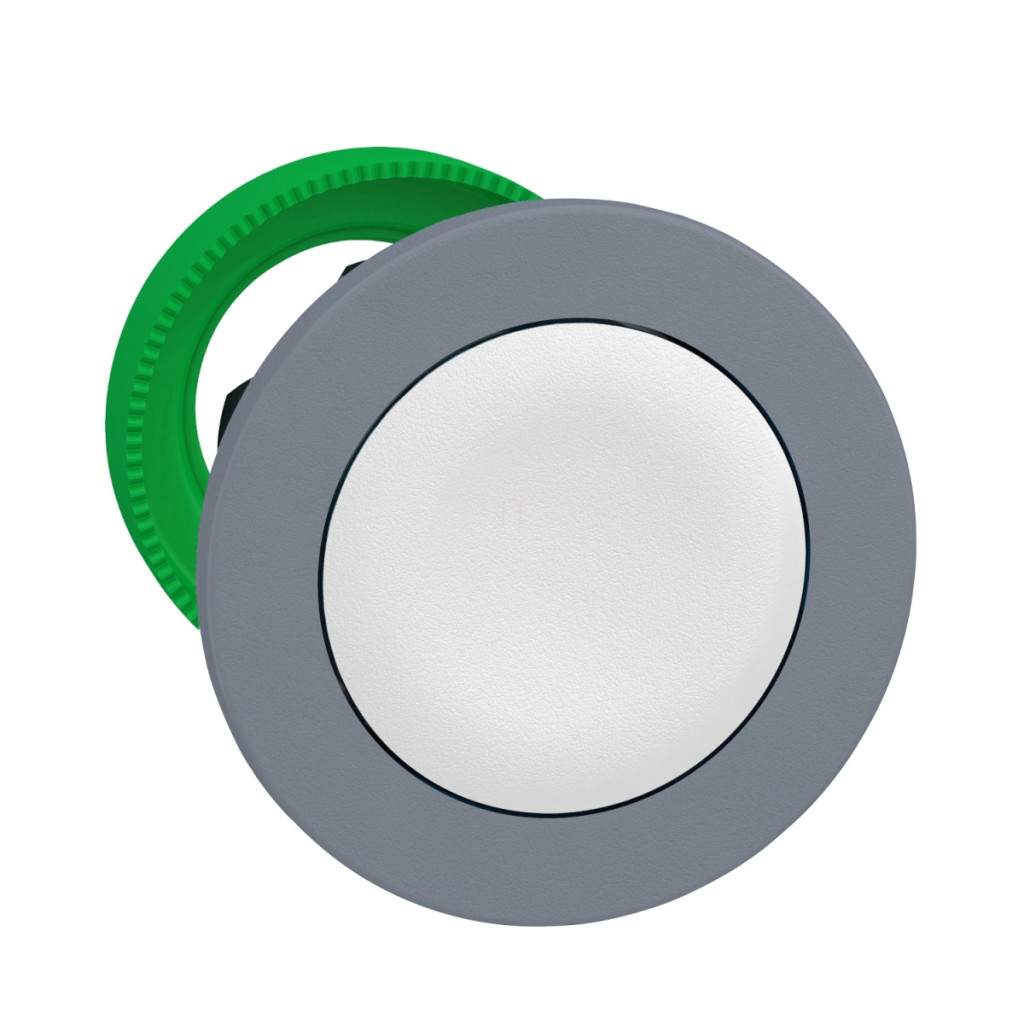

Capul butonului cu montare încastrată de tip ZB5FH01C0 din familia de produse Schneider Electric Harmony XB5 este un element de control profesional conceput special pentru medii industriale. Acest buton alb cu ramă din plastic gri poate fi montat într-o gaură de montare cu diametrul de 30 mm și, datorită principiului său de funcționare push-push, oferă o soluție deosebit de ușor de utilizat pentru proiectarea panourilor de control industriale. Butonul ZB5FH01C0 se remarcă prin durabilitatea sa, asigurată de o durată de viață mecanică de 500.000 de cicluri. Elementul de control este circular, alb, nemarcat și încastrat, ceea ce reprezintă un avantaj ergonomic pentru operatorii de mașini. Produsul are un grad de protecție IP66 și IP67 conform IEC 60529, ceea ce garantează o rezistență excelentă la praf și apă. Butonul este, de asemenea, rezistent la echipamente de spălare cu presiune înaltă, până la 7.000.000 Pa la 55 °C, de la o distanță de 0,1 metri. De asemenea, are un grad de rezistență la impact IK03 conform IEC 50102, ceea ce asigură o funcționare fiabilă chiar și în medii industriale dure. Capul butonului Harmony XB5 ZB5FH01C0 poate fi utilizat într-o varietate de ansambluri electrice: poate fi instalat cu diferite configurații de blocuri de contact conform codurilor C11, C15, SF1 și C9. Produsul este compatibil cu o gamă de accesorii, cum ar fi seriile ZBYF..., ZBZF32, ZBZF33 și ZB5AZ. Datorită opțiunilor sale flexibile de aplicare, unul, două sau chiar trei contacte pot fi conectate într-un singur bloc, facilitând implementarea sarcinilor complexe de control. Printre specificațiile tehnice se remarcă gama largă de temperaturi de funcționare, de la -40 la +70 °C, care asigură performanțe fiabile chiar și în condiții de mediu extreme. Butonul Schneider Electric ZB5FH01C0 are, de asemenea, o rezistență excelentă la vibrații: 5 gn (f=10...500 Hz) și 2 mm vârf-la-vârf (f=2...10 Hz) conform IEC 60068-2-6. Rezistența sa la impact este de 30 gn (durată = 18 ms), 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală și 25 gn (durată = 6 ms) pentru 1000 de impacturi pe toate axele. Produsul este conform cu numeroase standarde internaționale, inclusiv UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1, și este listat UL și certificat CSA. Toate acestea consolidează și mai mult poziția butonului ZB5FH01C0 pe piața internațională și asigură utilizatorii de fiabilitatea și calitatea produsului.
Schneider Electric Harmony XB5 - ZB5FH01C0 date tehnice
Informații de bază
Familia de produse: Harmony XB5
Tipul produsului: Buton neiluminat
Denumirea prescurtată a dispozitivului: ZB5F
Compatibilitate produs: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Caracteristici fizice
Material margine: Plastic cu acoperire gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat încorporat
Număr de unități: 1
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Push-push
Profil actuator: Alb încastrat, nemarcat
Dimensiuni
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 30 mm
Grosime de prindere: 1-6 mm / 0,04-0,24 in
Caracteristici mecanice
Durată de viață mecanică: 500.000 de cicluri
Asamblare electrică
Cod asamblare electrică: C11 <3 contacte utilizând blocuri simple montate frontal
C15 <1 contact utilizând blocuri simple montate frontal
SF1 <3 contacte utilizând blocuri simple montate frontal
C9 <3 contacte utilizând blocuri simple montate frontal
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40…70 °C
Temperatura ambiantă în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-1
Certificări de produs: listat UL, CSA
Rezistență mecanică
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) pe axă pentru 1000 de impacturi conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10…500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2…10 Hz) conform IEC 60068-2-6
