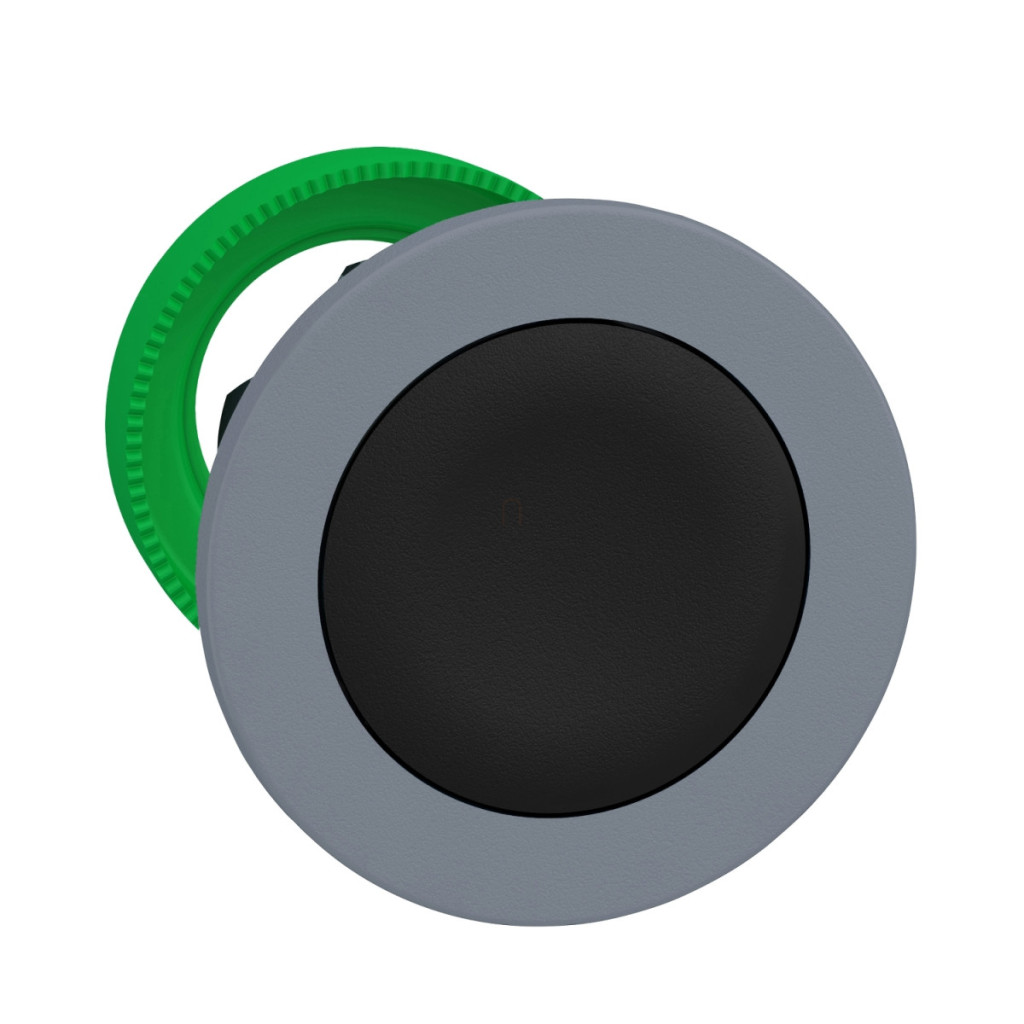

Capul butonului cu montare încastrată Schneider Electric Harmony XB5 seria ZB5FH02C0 este un exemplu remarcabil de dispozitive de control industrial fiabile. Acest buton negru, cu montare încastrată, fără marcaje, cu margine din plastic gri, este alegerea ideală pentru aplicații în diverse medii industriale în care este importantă funcționarea precisă și durabilă. Capul butonului ZB5FH02C0 face parte din familia de produse Harmony XB5, care aparține categoriei butoanelor neiluminate. Elementul de bază al produsului este un principiu de funcționare push-push, care poate fi montat într-un orificiu de montare cu diametrul de 30,5 mm. Butonul cu cap rotund este compatibil cu mai multe produse Schneider, cum ar fi seria ZBYF, componentele ZBZF32, ZBZF33 și ZB5AZ, ceea ce îl face flexibil pentru integrarea în sistemele existente. Din punct de vedere tehnic, butonul ZB5FH02C0 are parametri excelenți. Dimensiunile CAD ale produsului sunt: 37 mm lățime, 37 mm înălțime și 30 mm adâncime. Dispozitivul are o durată de viață mecanică remarcabilă, garantând 500.000 de cicluri, ceea ce asigură o funcționare pe termen lung, fără probleme, chiar și în condiții de utilizare intensivă. Dispozitivul acceptă diverse coduri de asamblare electrică, precum C11, C15, SF1 și C9, care permit utilizarea a până la 3 contacte cu blocuri individuale montate frontal. Caracteristicile de rezistență la mediul înconjurător ale butonului ZB5FH02C0 sunt, de asemenea, demne de remarcat. Produsul cu acoperire TH poate fi depozitat și utilizat într-un interval de temperatură de la -40 °C la +70 °C, asigurând performanțe fiabile chiar și în condiții extreme. Clasele de protecție IP66 și IP67 conform IEC 60529 asigură un nivel ridicat de protecție împotriva prafului și apei, în timp ce rezistența la spălarea cu presiune înaltă (7.000.000 Pa la 55 °C, 0,1 m) permite utilizarea produsului în medii care necesită curățare regulată. Clasa de rezistență la impact IK03 conform IEC 50102 oferă protecție suplimentară împotriva impactului mecanic. Produsul este conform cu numeroase standarde internaționale, inclusiv UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14 și JIS C8201-1. ZB5FH02C0 are certificări UL și CSA, care garantează calitatea produsului și conformitatea acestuia cu cele mai stricte cerințe din industrie. Butonul are o rezistență remarcabilă la șocuri și vibrații: poate rezista la o accelerație de 30 gn cu undă semisinusoidală timp de 18 ms, la o accelerație de 50 gn cu undă semisinusoidală timp de 11 ms și la o accelerație de 25 gn timp de 6 ms în timpul a 1000 de șocuri pe toate axele. În plus, rezistența sa la vibrații este de 5 g (f=10-500 Hz) și 2 mm vârf-la-vârf (f=2-10 Hz).
Specificații tehnice Harmony XB5, ZB5FH02C0
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru butoane neiluminate
Denumire scurtă a produsului: ZB5F
Produse compatibile: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material ramă: Plastic, culoare gri
Instalare și caracteristici fizice
Diametru de instalare: 30,5 mm
Tip cap: Încastrat încorporat
Tip operator: Push-push
Profil operator: Negru încastrat, nemarcat
Grosime de instalare: 1-6 mm / 0,04-0,24 in.
Dimensiuni CAD: Lățime: 37 mm, Înălțime: 37 mm, Adâncime: 30 mm
Caracteristici de performanță
Durată de viață mecanică: 500.000 de cicluri
Cod de asamblare electrică: C11, C15, SF1, C9 cu numere de contact diferite pentru montarea pe panoul frontal
Caracteristici de mediu
Grad de protecție: TH
Interval de temperatură ambiantă: -40...70 °C (depozitare și funcționare)
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 și IP67 conform IEC 60529
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Date privind conformitatea și certificarea
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări ale produsului: Listat UL, CSA
Rezistență mecanică
Rezistență la impact: 30 gn (durată = 18 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la impact: 50 gn (durată = 11 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la impact: 25 gn (durată = 6 ms) 1000 de impacturi pe fiecare axă conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la vibrații: 2 mm vârf-la-vârf (f= 2...10 Hz) conform IEC 60068-2-6
