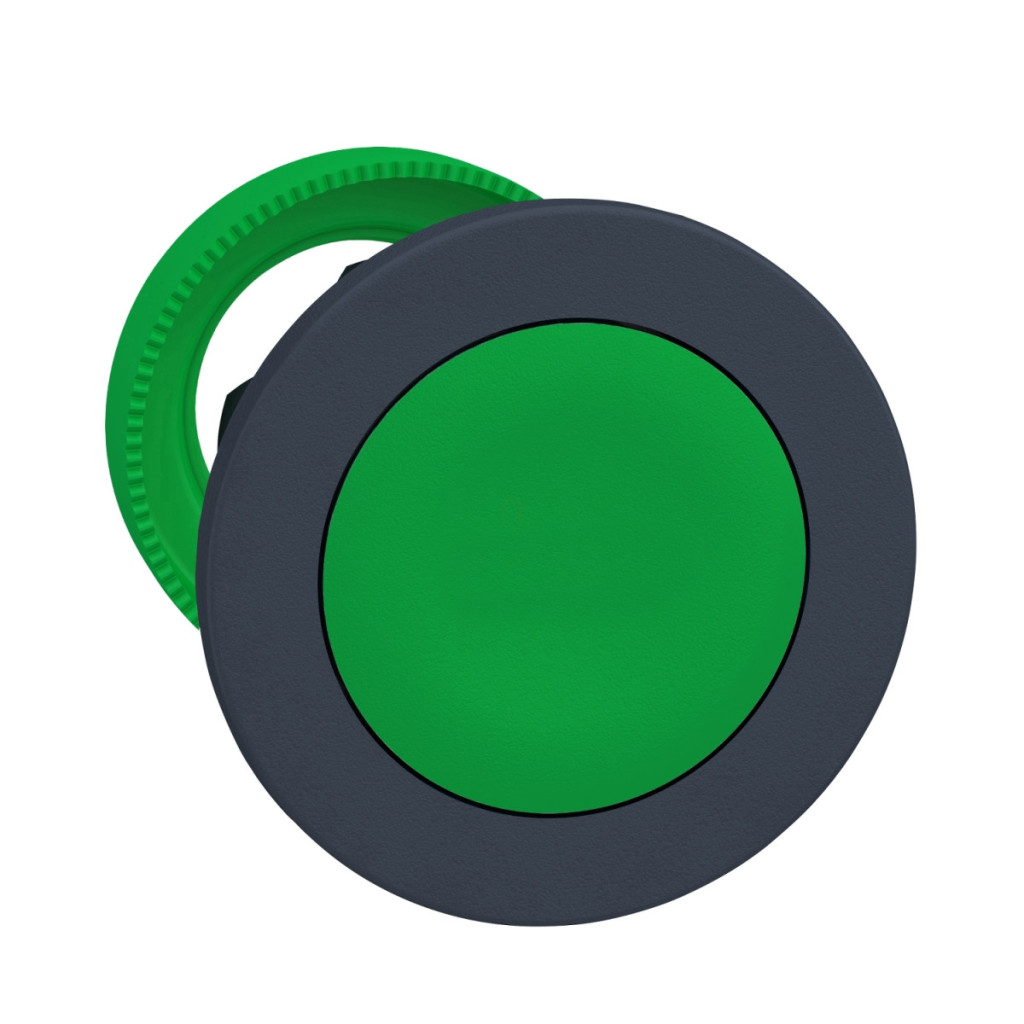

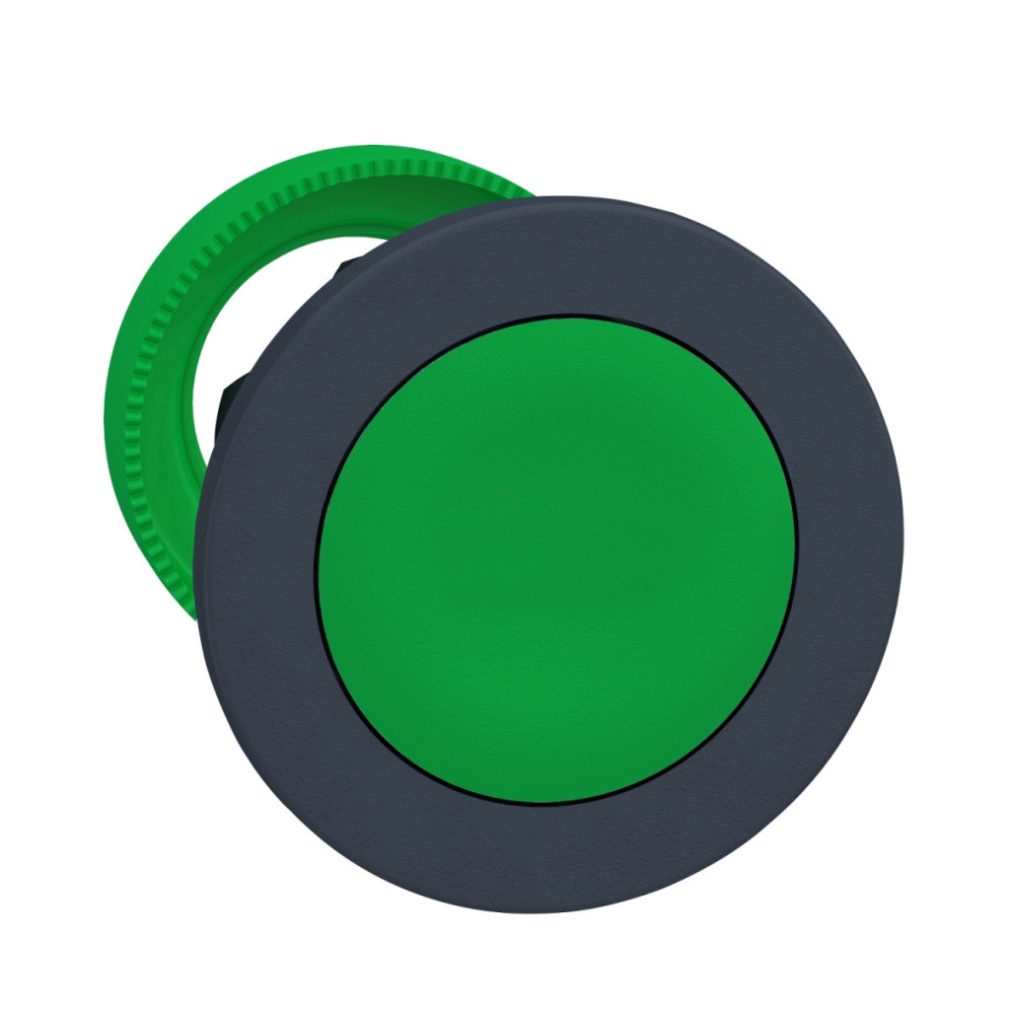

ZB5FH03, parte a gamei de produse Harmony XB5 de la Schneider Electric, este un buton de calitate superioară, conceput pentru utilizarea în medii industriale și panouri de control. Acest buton verde, neiluminat, conferă dulapurilor de comutație și panourilor de control un aspect profesional, oferind în același timp o funcționalitate excelentă pentru utilizarea zilnică. O caracteristică remarcabilă a butonului ZB5FH03 este designul său încastrat, care îi conferă un aspect elegant, precum și modul de funcționare push-push, care permite activarea și dezactivarea butonului prin apăsare. Suprafața verde, nemarcată a butonului, încadrată într-un cadru din plastic gri închis, este ușor de identificat de către operatori, sporind ergonomia și siguranța echipamentului. Produsul are un diametru de montare de 30,5 mm, fiind ușor de instalat în decupaje standard. Capul butonului ZB5FH03 oferă o durabilitate excepțională, dovadă fiind durata de viață mecanică de 500.000 de cicluri. Produsul are un nivel remarcabil de protecție, fiind conform cu standardele IP66, IP67, IP69 și IP69K, precum și cu cerințele de protecție UL 50 E Tip 4, 4X, 12 și 13. Acest nivel ridicat de protecție permite utilizarea butonului chiar și în cele mai dure medii industriale, inclusiv spălarea cu presiune înaltă (7000000 Pa la 55 °C), ceea ce este deosebit de avantajos în industria alimentară și în alte domenii în care igiena este esențială. Clasa IK03 oferă o rezistență adecvată la impact pentru utilizarea industrială zilnică. Capul butonului Schneider Electric ZB5FH03 funcționează într-un interval larg de temperaturi (-40 °C până la +70 °C), permițând utilizarea acestuia în condiții de mediu extreme. Produsul este compatibil cu accesoriile ZBYF, ZBZF32, ZBZF33 și ZB5AZ, permițând o configurare flexibilă pentru diferite aplicații. Codurile de asamblare electrică (C11, C15, SF1, C9) permit multiple aranjamente de contacte utilizând blocuri simple montate frontal, ceea ce face ca produsul să fie potrivit pentru o gamă largă de sarcini de control. Capul butonului este conform cu o serie de standarde internaționale, inclusiv UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 nr. 14 și JIS C8201-1, și este certificat UL și CSA. Produsul are o rezistență remarcabilă la vibrații (5 gn, f=10-500 Hz) și la șocuri (30 gn, durată=18 ms), asigurând o funcționare fiabilă chiar și în medii cu vibrații, cum ar fi atunci când este utilizat pe mașini sau echipamente mobile.
Schneider Electric Harmony XB5 - ZB5FH03 - buton apăsat din plastic pentru montare încastrată, Ø30, verde, buton apăsat-apăsat date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap buton neiluminat
Denumire scurtă dispozitiv: ZB5F
Compatibilitate: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material placă frontală: Plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Cantitate minimă de comandă: 1
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Push-push
Profil actuator: Încastrat verde, nemarcat
Informații suplimentare
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 30 mm
Durată de viață mecanică: 500.000 de cicluri
Cod compoziție electrică: C11 <3 contacte utilizând blocuri simple în montarea pe panoul frontal
C15 <1 contact utilizând blocuri simple în montarea pe panoul frontal
SF1 <3 contacte utilizând blocuri simple în montarea pe panoul frontal
C9 <3 contacte utilizând blocuri simple în montarea pe panoul frontal
Mediu
Tratament de protecție: TH Temperatura aerului ambiant de depozitare: -40...70 °C Temperatura aerului ambiant de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Tip 13 conform UL 50 E
Tip 12 conform UL 50 E
Tip 4 conform UL 50 E
Tip 4X conform UL 50 E
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m Grad de protecție IK: IK03 conform IEC 50102 Standarde și certificări UL 508
EN/IEC 60947-5-4
EN/IEC 60947-1
JIS C8201-5-1
EN/IEC 60947-5-1
CSA C22.2 Nr. 14
JIS C8201-1
Certificări de produs: Listat UL
CSA
Montare și dimensiuni
Grosime de montare: 1 - 6 mm / 0,04 - 0,24 in
Decupaj recomandat în panou: Ø30,75 mm (Ø30,5 +0,5/-0)
Distanța minimă între butoane: a = 40 mm, b = 40 mm pentru conexiune cu șurub sau plug-in
a = 45 mm, b = 40 mm pentru conexiune Faston
