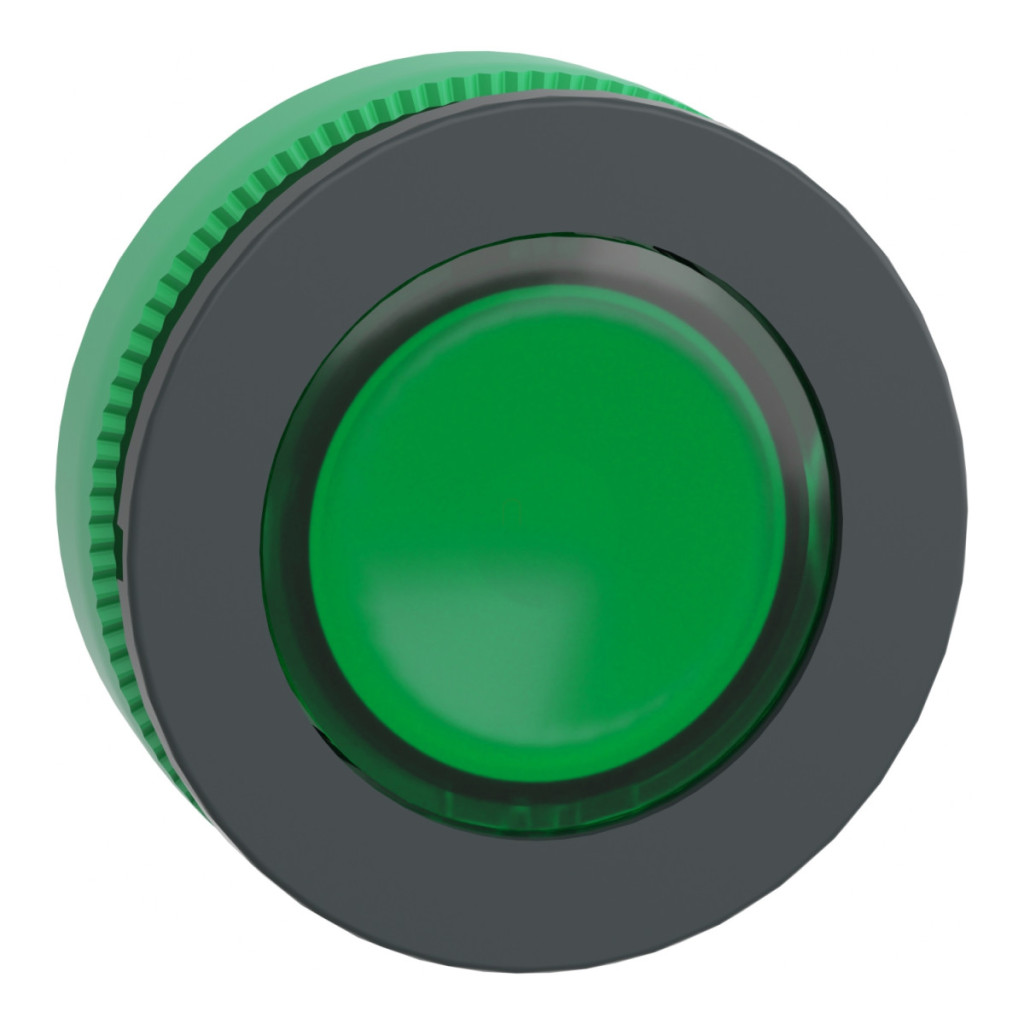

ZB5FH033, parte a seriei Harmony XB5 de la Schneider Electric, este un buton iluminat de înaltă calitate, ecologic, conceput special pentru utilizarea în medii industriale. Acest produs face parte din familia de produse Harmony XB5, cunoscută pentru fiabilitatea și durabilitatea sa pe piața unităților de control. ZB5FH033 este un buton cu montare încastrată, cu un diametru de montare de 30,5 mm, ceea ce îl face compatibil cu majoritatea panourilor de control standard. Rama din plastic de culoare gri închis și suprafața butonului verde, fără marcaje, conferă un aspect curat și profesional. Butonul este de tip push-push, ceea ce înseamnă că rămâne apăsat după prima apăsare și iese după a doua apăsare. Această caracteristică este deosebit de utilă în aplicații în care este necesară comutarea pornit/oprit sau comutarea între stări succesive. Produsul este compatibil cu blocurile LED universale, ceea ce oferă un grad ridicat de flexibilitate în proiectarea iluminatului. Conform dimensiunilor CAD, produsul are o lățime de 37 mm și o înălțime de 37 mm, cu o adâncime de 30 mm. Capul butonului are o durabilitate mecanică excepțională și poate rezista la până la 500.000 de cicluri de funcționare pe durata sa de viață, ceea ce îl face o alegere excelentă pentru medii industriale solicitante. Butonul ZB5FH033 poate fi utilizat cu diverse configurații electrice: cu codul C11 (max. 3 contacte într-un bloc, montat frontal), codul C15 (max. 1 contact pe bloc, montat frontal), codul SF1 (max. 3 contacte pe bloc, montat frontal) și codul C9 (max. 3 contacte pe bloc, montat frontal). Această versatilitate permite adaptarea produsului la diferite sarcini de control. Produsul are o rezistență excelentă la mediul înconjurător: suportă o temperatură de funcționare și depozitare cuprinsă între -40 °C și +70 °C și are multiple clase de protecție IP (IP66, IP67, IP69, IP69K) în conformitate cu standardele IEC 60529 și ISO 20653. De asemenea, este conform cu cerințele UL 50 E Tip 13, Tip 12, Tip 4 și Tip 4X. Produsul este, de asemenea, rezistent la echipamente de spălare cu presiune înaltă (presiune de 7000000 Pa la 55 °C, distanță de 0,1 metri), ceea ce reprezintă un avantaj la curățarea în medii industriale. Rezistența sa la impact este IK03 conform IEC 50102. ZB5FH033 este conform cu numeroase standarde internaționale, inclusiv: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1. Este listat UL și certificat CSA. Produsul are o rezistență remarcabilă la vibrații: rezistă la vibrații de 5 gn (f= 10...500 Hz) conform IEC 60068-2-6, precum și la vibrații de 2 mm vârf-la-vârf (f= 2...10 Hz) conform aceluiași standard. Rezistența sa la impact este, de asemenea, remarcabilă: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27 și 25 gn (durată = 6 ms) 1000 de impacturi pe fiecare axă conform IEC 60068-2-27.
Schneider Electric Harmony XB5 - ZB5FH033 date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap de buton iluminat
Denumire scurtă a produsului: ZB5F
Compatibilitate: LED universal
Material cadru: Plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Cantitate minimă de vânzare: 1
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Push-push
Profil actuator: Încastrat verde, nemarcat
Informații suplimentare
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 30 mm
Durată de viață mecanică: 500.000 de cicluri
Cod de asamblare electrică: C11 max. 3 contacte utilizând un bloc pentru montare frontală
C15 max. 1 contact utilizând un bloc pentru montare frontală
SF1 max. 3 contacte utilizând un bloc pentru montare frontală
C9 max. 3 contacte utilizând un bloc pentru montare frontală
Caracteristici de mediu
Grad de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Tip 13 conform UL 50 E
Tip 12 conform UL 50 E
Tip 4 conform UL 50 E
Tip 4X conform UL 50 E
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508
IEC 60947-5-4
IEC 60947-1
JIS C8201-5-1
IEC 60947-5-1
CSA C22.2 Nr. 14
JIS C8201-1
Certificări de produs: Listat UL
CSA
Rezistență la vibrații și șocuri
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) pe axă pentru 1000 de curse conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
Informații privind instalarea și montarea
Grosime de prindere: 1-6 mm / 0,04-0,24 inci
Diametru decupaj panou: Ø30,75 mm recomandat (Ø30,5 0+0,5) / Ø1,21 inci recomandat (Ø1,20 inci 0+0,0196)
