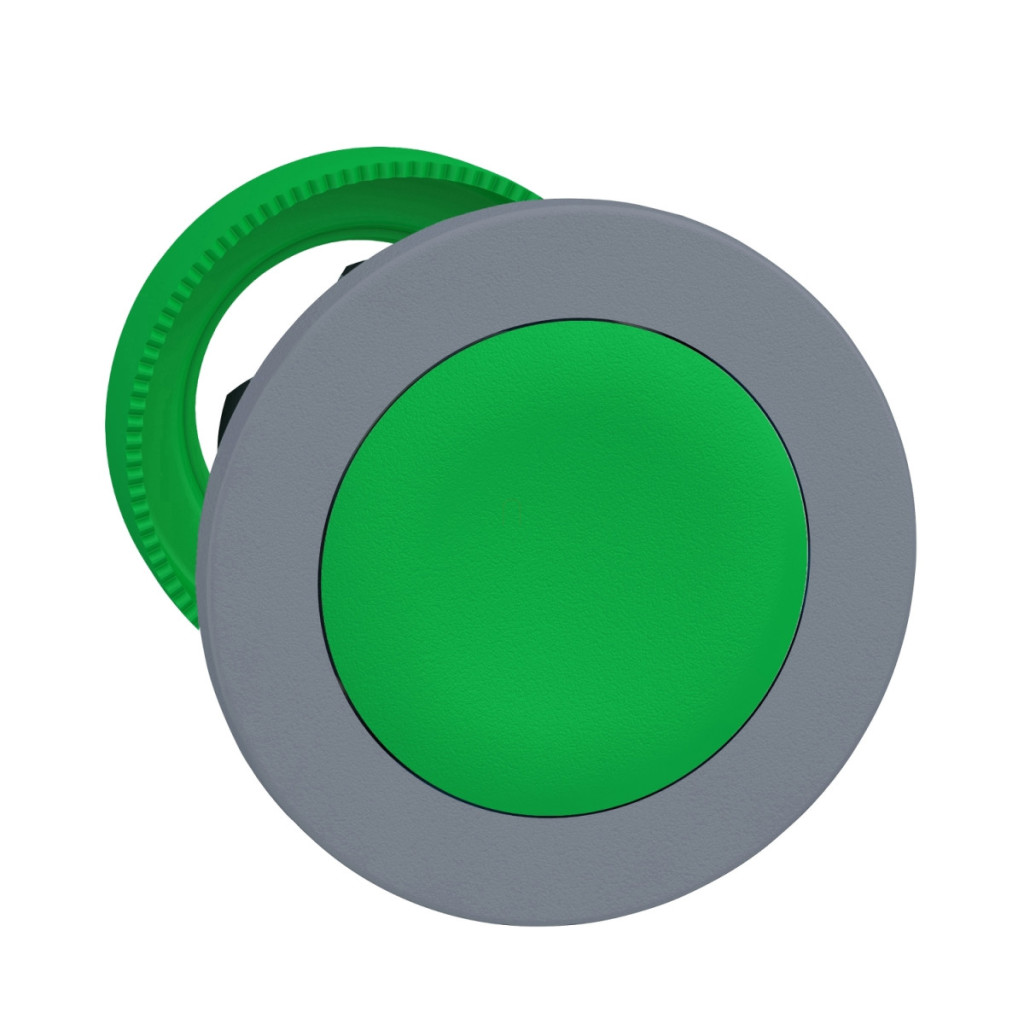

Gama de produse Schneider Electric Harmony XB5, numărul de articol ZB5FH03C0, este un buton din plastic de înaltă calitate, montat la nivel, care servește ca element de control fiabil în mediile industriale moderne. Acest buton compact, de culoare verde, este alegerea ideală pentru o varietate de aplicații industriale în care ușurința utilizării și durata lungă de viață sunt esențiale. Ca parte a seriei Harmony XB5, acest buton ZB5FH03C0 este deosebit de atractiv datorită diametrului standard de montare de 30,5 mm, care facilitează instalarea în sistemele existente. Produsul are un cadru din plastic gri (ramă) pentru un aspect estetic, în timp ce suprafața de apăsare verde, nemarcată și încastrată permite o utilizare ergonomică. Datorită principiului său de funcționare push-push, butonul rămâne blocat în poziție când este apăsat pentru prima dată și apoi eliberează blocarea când este apăsat pentru a doua oară, ceea ce îl face o alegere ideală pentru aplicații în care este necesară o funcție de pornire/oprire. Capul butonului ZB5FH03C0 poate fi utilizat cu diverse ansambluri electrice, în conformitate cu mai multe coduri (C11, C15, SF1, C9), care permit utilizarea a până la 3 contacte cu montare frontală a blocurilor individuale. Această versatilitate oferă o gamă largă de aplicații în sistemele de control industrial. Capul butonului este compatibil cu produsele ZBYF..., ZBZF32, ZBZF33 și ZB5AZ, ceea ce facilitează integrarea în sistemele Schneider Electric existente. ZB5FH03C0 se mândrește cu parametri tehnici remarcabili: Niveluri de protecție IP66 și IP67 conform IEC 60529, oferind o protecție excelentă împotriva prafului și a apei, precum și rezistență la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Produsul are o temperatură de funcționare și depozitare cuprinsă între -40 și +70 °C, ceea ce garantează performanțe fiabile chiar și în medii extrem de dure. Clasa de rezistență la impact IK03 oferă protecție suplimentară împotriva impactului mecanic. Durata de viață mecanică a capului butonului este de 500.000 de cicluri de funcționare, asigurând o funcționare fiabilă pe termen lung chiar și în medii industriale. Produsul este conform cu o serie de standarde internaționale (UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-1) și este certificat UL și CSA, asigurând aplicabilitatea la nivel global. Are o lățime de 37 mm, o înălțime de 37 mm și o adâncime de 30 mm, permițând instalarea compactă în diverse panouri de control și dulapuri de comutație.
Schneider Electric Harmony XB5 - ZB5FH03C0 date tehnice
Caracteristici generale
Tipul produsului: Cap pentru buton neiluminat
Familia de produse: Harmony XB5
Denumire scurtă a produsului: ZB5F
Compatibilitate produs: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Tip actuator: push-push
Profil actuator: verde încastrat, nemarcat
Caracteristici fizice
Material ramă: Plastic gri
Diametru de montare: 30,5 mm
Design cap: Încastrat încorporat
Formă cap unitate de semnal: Rotundă
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 30 mm
Grosime de prindere: 1 - 6 mm
Performanță
Durată de viață mecanică: 500.000 de cicluri
Cod compoziție electrică: C11 max. 3 contacte cu blocuri individuale montate din față
C15 max. 1 contact cu blocuri individuale montate din față
SF1 max. 3 contacte cu blocuri individuale montate din față
C9 max. 3 contacte cu blocuri individuale montate din față
Condiții de mediu
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
Clasa de protecție IK: IK03 conform IEC 50102
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: listat UL, CSA
Rezistență mecanică
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de impacturi pe axă conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
