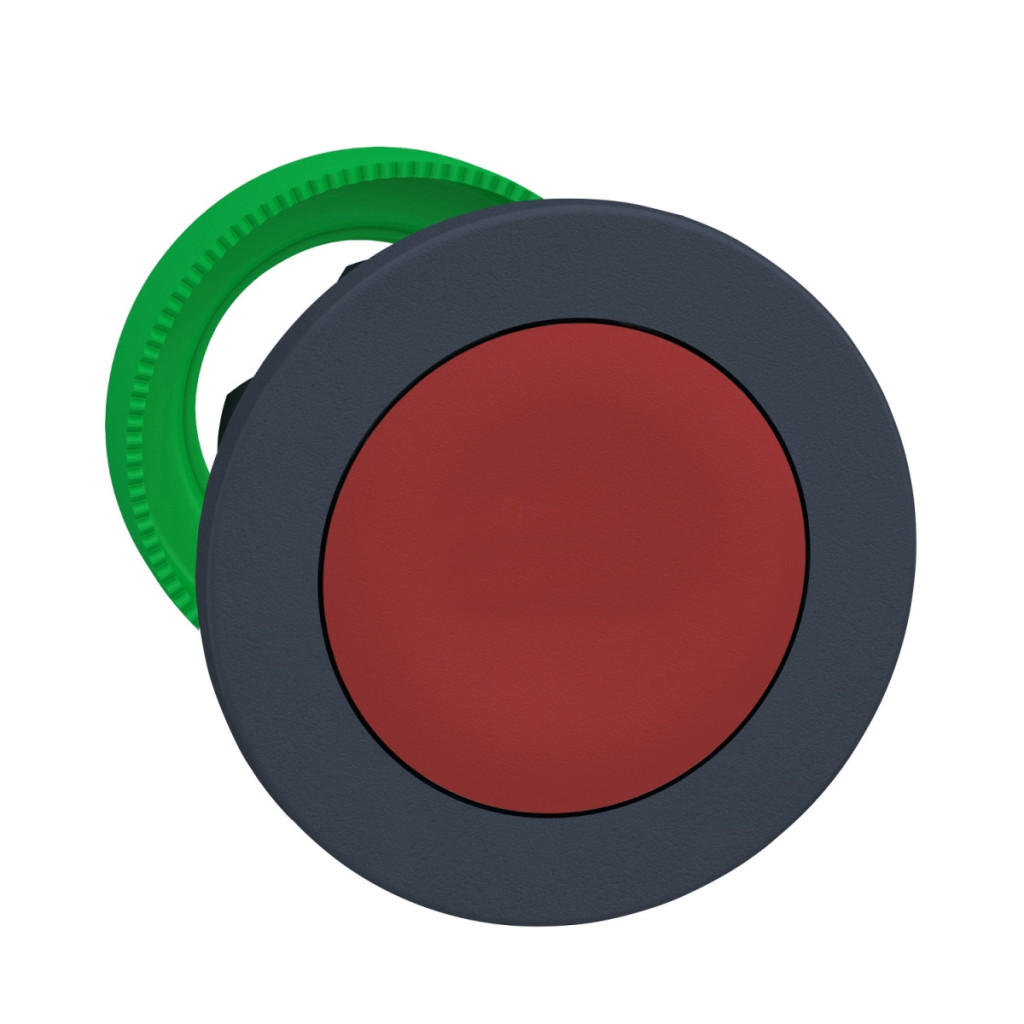

Capul butonului cu montare încastrată Schneider Electric Harmony XB5 seria ZB5FH04 este o componentă cheie în soluțiile fiabile de automatizare industrială. Acest cap buton neiluminat are un design compact, cu o suprafață de control roșie, nemarcată, care se potrivește perfect în panourile de control moderne și în mediile industriale. Capul butonului ZB5FH04 face parte din familia de produse Harmony XB5, recunoscută la nivel mondial pentru calitate și fiabilitate. Butonul funcționează pe principiul push-push, ceea ce înseamnă că este activat la prima apăsare și revine la poziția inițială la a doua apăsare. Capul de control este încadrat într-un cadru din plastic de culoare gri închis, care nu numai că oferă un aspect estetic, dar rezistă și la impacturile fizice care apar în diverse medii industriale. Produsul are un diametru de montare de 30,5 mm, ceea ce îl face ușor de instalat în decupajele standard ale panoului de control. Din punct de vedere tehnic, butonul ZB5FH04 are parametri remarcabili. Este extrem de versatil în ceea ce privește protecția IP, deoarece are IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este complet etanș la praf și apă și poate rezista chiar și la jeturi de apă de înaltă presiune și temperatură (până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri). Rezistența sa la impact este clasificată IK03 conform standardului IEC 50102. Produsul funcționează în mod fiabil într-o varietate de condiții de mediu, cu o temperatură de funcționare cuprinsă între -40 °C și +70 °C. Durata sa de viață mecanică este impresionantă, cu 500.000 de cicluri de funcționare, garantând performanțe fiabile pe termen lung chiar și în cele mai dure condiții industriale. Butonul ZB5FH04 este compatibil cu diverse elemente de comutație, cum ar fi ZBYF..., ZBZF32, ZBZF33 și ZB5AZ, oferind o mare flexibilitate în proiectarea sistemului. Codurile sale de asamblare electrică - C11, C15, SF1, C9 - permit diferite configurații ale blocului de contact, sporind și mai mult versatilitatea produsului. Produsul este conform cu o serie de standarde și certificări internaționale, inclusiv UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 nr. 14 și JIS C8201-1, și este certificat UL și CSA. Rezistența sa la vibrații este, de asemenea, remarcabilă: 5 gn (f= 10...500 Hz) și 2 mm vârf-vârf (f= 2...10 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale și 25 gn (durată = 6 ms) pentru 1000 de impacturi pe axă, conform IEC 60068-2-27.
Schneider Electric Harmony XB5 - ZB5FH04 - buton apăsat din plastic pentru montare încastrată, Ø30, roșu, buton apăsat-apăsat date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap de buton neiluminat
Denumire scurtă a produsului: ZB5F
Produse compatibile: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material cadru: plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: încastrat
Formă comenzi: Rotundă
Tip comenzi: Push-push
Design comenzi: Roșu, nemarcat, încastrat
Parametri tehnici
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 30 mm
Durată de viață mecanică: 500.000 de cicluri
Cod de configurare electrică: C11 <3 contacte utilizând blocuri simple montate frontal
C15 <1 contact utilizând blocuri simple montate frontal
SF1 <3 contacte utilizând blocuri simple montate frontal
C9 <3 contacte utilizând blocuri simple montate frontal
Caracteristici de mediu
Protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de protecție la supratensiune: Clasa II conform IEC 60536
Nivel de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Tip 13 conform UL 50 E
Tip 12 conform UL 50 E
Tip 4 conform UL 50 E
Tip 4X conform UL 50 E
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m Protecție IK: IK03 conform IEC 50102 Standarde și certificări UL 508
IEC 60947-5-4
IEC 60947-1
JIS C8201-5-1
IEC 60947-5-1
CSA C22.2 Nr. 14
JIS C8201-1
Certificări de produs: Listat UL
CSA
Rezistență mecanică
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
25 gn (durată = 6 ms) pentru 1000 de impacturi pe axă conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
