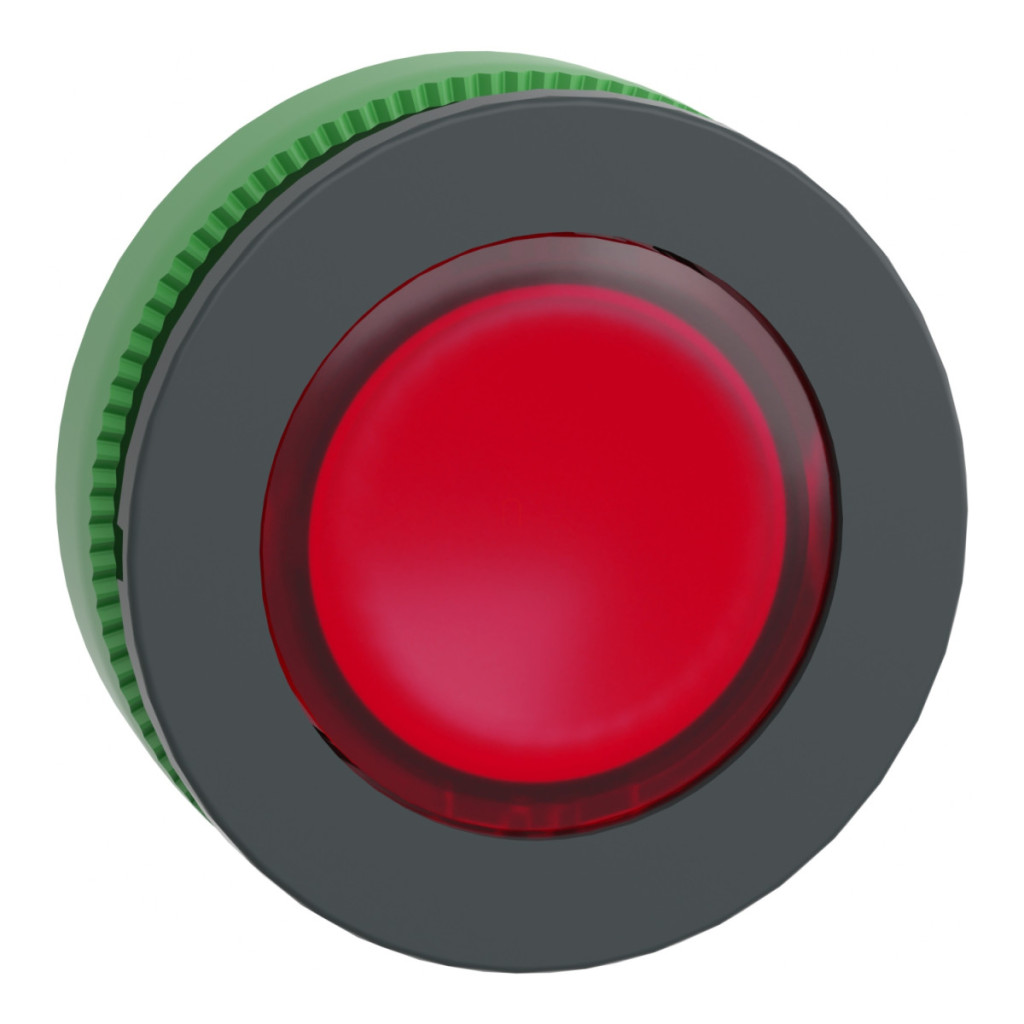

Capul butonului iluminat Schneider Electric Harmony XB5 seria ZB5FH043 este un element de control extrem de modern și practic, fiind o alegere excelentă pentru operarea sistemelor industriale și comerciale. Produsul a fost special conceput pentru a asigura o funcționare durabilă și fiabilă chiar și în cele mai solicitante medii. Capul butonului ZB5FH043 este de culoare roșie, montat la nivel și are o suprafață nemarcată. Datorită diametrului standard de instalare de 30 mm, poate fi integrat cu ușurință în majoritatea panourilor de comutare. O caracteristică specială a produsului este compatibilitatea cu iluminatul LED universal, ceea ce permite soluții de iluminat flexibile. Butonul are un mecanism de acționare push-push, ceea ce înseamnă că rămâne apăsat la prima apăsare și se eliberează la apăsarea următoare - ideal pentru aplicații care necesită control în două stări. Acest membru al seriei Harmony XB5 are un design extrem de robust. Combinația armonioasă dintre cadrul din plastic gri închis și suprafața roșie a butonului nu este doar estetică, ci și funcțională. Capul butonului are clase de protecție IP66, IP67, IP69 și IP69K conform standardelor IEC și ISO, ceea ce înseamnă că oferă protecție completă împotriva prafului și protecție împotriva jeturilor puternice de apă și spălării cu presiune înaltă. Acest lucru este deosebit de util în medii în care este necesară curățarea regulată a echipamentelor, cum ar fi în industria alimentară sau în alte sectoare cu cerințe stricte de igienă. Are clase de protecție UL de tip 4, 4X, 12 și 13, sporind și mai mult versatilitatea produsului. Din punct de vedere tehnic, ZB5FH043 are parametri impresionanți. Durata sa de viață mecanică este de 500.000 de cicluri, ceea ce reprezintă o valoare remarcabilă în categoria sa. Clasa IK03 oferă o protecție adecvată împotriva impactului mecanic. Produsul este compatibil cu diverse coduri de asamblare electrică, precum C11, C15, SF1 și C9, asigurând flexibilitate maximă pentru diferite scheme de comutare. Capul butonului Schneider Electric Harmony XB5 ZB5FH043 a trecut cele mai riguroase teste: test de șoc sinusoidal pe jumătate de axă cu accelerație de 30 gn și 50 gn, precum și un test de 25 gn, 1000 de impacturi, în conformitate cu standardul IEC 60068-2-27. Rezistența sa la vibrații este, de asemenea, remarcabilă: 5 g (f= 10...500 Hz) și 2 mm vârf-vârf (f= 2...10 Hz) conform IEC 60068-2-6. Produsul poate fi utilizat într-un interval de temperatură de funcționare și depozitare de -40...70 °C, ceea ce oferă o gamă extrem de largă de aplicații în diverse condiții de mediu. Grosimea de instalare poate fi între 1 și 6 mm, astfel încât poate fi montat în panouri de diferite grosimi.
Schneider Electric Harmony XB5 - ZB5FH043 - buton iluminat din plastic pentru montare încastrată, Ø30, roșu, buton push-push date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumire scurtă a produsului: ZB5F
Compatibilitate: LED universal
Material placă frontală: Plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: Încastrat în panou
Tip de acționare: Push-push
Profil de acționare: Roșu, încastrat, nemarcat
Date mecanice
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 30 mm
Durată de viață mecanică: 500.000 de cicluri
Grosime de prindere: 1-6 mm
Cod de asamblare electrică
C11 - max. 3 contacte utilizând blocuri individuale în montarea pe panoul frontal
C15 - max. 1 contact utilizând blocuri individuale în montarea pe panoul frontal
SF1 - max. 3 contacte utilizând blocuri simple în montarea pe panoul frontal
C9 - max. 3 contacte utilizând blocuri simple în montarea pe panoul frontal
Caracteristici de mediu
Grad de protecție: TH
Interval de temperatură de depozitare: -40...70 °C
Interval de temperatură de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II (conform IEC 60536)
Nivel de protecție
Grad de protecție IP: IP66, IP67, IP69 (conform IEC 60529), IP69K (conform ISO 20653)
Protecție UL: Tip 13, Tip 12, Tip 4, Tip 4X (conform UL 50 E)
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Rezistență la impact IK: IK03 (conform IEC 50102)
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: listat UL, CSA
Rezistență mecanică
Rezistență la impact: 30 gn (durată = 18 ms) accelerație sinusoidală pe jumătate de axă (IEC 60068-2-27)
50 gn (durată = 11 ms) accelerație sinusoidală pe jumătate de axă (IEC 60068-2-27)
25 g (durată = 6 ms) 1000 de impacturi pe axă (IEC 60068-2-27)
Rezistență la vibrații: 5 g (f= 10...500 Hz) (IEC 60068-2-6)
2 mm vârf la vârf (f= 2...10 Hz) (IEC 60068-2-6)
