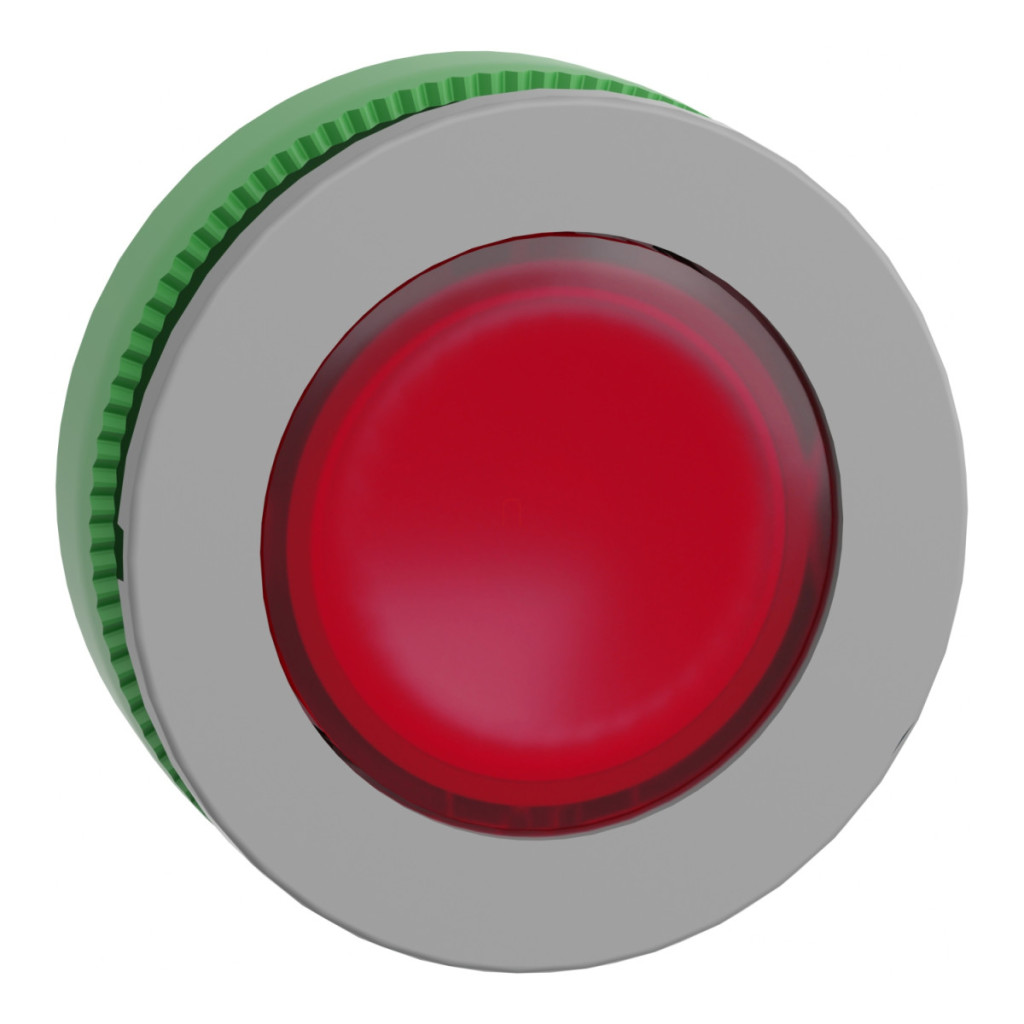

ZB5FH043C0 din familia de produse Schneider Electric Harmony XB5 este un buton iluminat de înaltă calitate, care oferă performanțe remarcabile în medii industriale și în proiectarea panourilor de control. Acest component special conceput este compatibil cu unitățile LED universale, ceea ce îl face extrem de versatil pentru o varietate de sarcini de control. Modelul ZB5FH043C0 are un cap elegant, roșu, încastrat, cu margine din plastic gri și un principiu de funcționare push-push, ceea ce înseamnă că se activează la prima apăsare și se dezactivează la a doua apăsare. Suprafața butonului nu este marcată, astfel încât poate fi personalizată cu inscripții în funcție de utilizare. Produsul are un diametru de montare de 30,5 mm, care respectă standardele industriale, iar capul rotund al unității indicatoare asigură un aspect estetic. Combinația de culori contrastante a ramei gri și a suprafeței roșii a butonului face ca elementul de control să fie clar vizibil chiar și în condiții de iluminare slabă. Durabilitatea excepțională a capului butonului este demonstrată de durata sa de viață mecanică de 500.000 de cicluri, care garantează o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Produsul poate fi utilizat într-o varietate de configurații electrice, inclusiv codurile C11, C15, SF1 și C9, cu maximum 3 blocuri de contact pentru montare frontală. Această flexibilitate permite utilizatorilor să adapteze configurația cu precizie la propria aplicație. ZB5FH043C0 este o unitate de bază care poate fi completată cu diverse blocuri de contact și unități LED pentru a obține funcționalitatea dorită. Produsul oferă o protecție remarcabilă împotriva factorilor de mediu, dovadă fiind clasele de protecție IP66 și IP67 conform IEC 60529. Aceasta înseamnă că este complet rezistent la praf și protejat împotriva jeturilor puternice de apă și a imersiei temporare în apă. De asemenea, este rezistent la spălări cu presiune înaltă, cu o presiune de 7000000 Pa la 55 °C, de la o distanță de 0,1 m. Rezistența la impact IK03 oferă protecție suplimentară împotriva impacturilor mecanice. Are o gamă extrem de largă de temperaturi de funcționare și depozitare, de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Produsul este conform cu o serie de standarde internaționale, inclusiv UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14 și JIS C8201-1. De asemenea, are certificări UL și CSA, care confirmă utilizarea sa internațională.
Specificații tehnice Harmony XB5 ZB5FH043C0
Caracteristici principale
Categorie de produs: Harmony XB5
Tip de produs: Buton iluminat pentru cap
Denumire scurtă a produsului: ZB5F
Compatibilitate: LED universal
Material ramă: Plastic, galvanizat gri
Diametru montare: 30,5 mm
Tip cap: Încastrat
Forma capului unității de semnalizare: Rotundă
Tip de acționare: Apăsare-apăsare
Profil de acționare: Roșu, încastrat, nemarcat
Date suplimentare
Dimensiuni CAD (lățime): 37 mm
Dimensiuni CAD (înălțime): 37 mm
Dimensiuni CAD (adâncime): 30 mm
Durată de viață mecanică: 500.000 de cicluri
Cod de asamblare electrică: C11, C15, SF1, C9 pentru diferite configurații de contact
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 și IP67 conform IEC 60529
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-1
Certificări de produs: Listat UL, CSA
Rezistență mecanică
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) pe toate axele pentru 1000 de impacturi conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f = 10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f = 2...10 Hz) conform IEC 60068-2-6
Desene tehnice și conexiune
Grosime de montare: 1-6 mm / 0,04-0,24 inci
Dimensiunea recomandată a decupajului panoului: Ø30,75 mm recomandat (Ø30,5 +0,5/-0 mm)
Conexiune: Cu borne cu șurub, conectori plug-in sau conectori Faston
