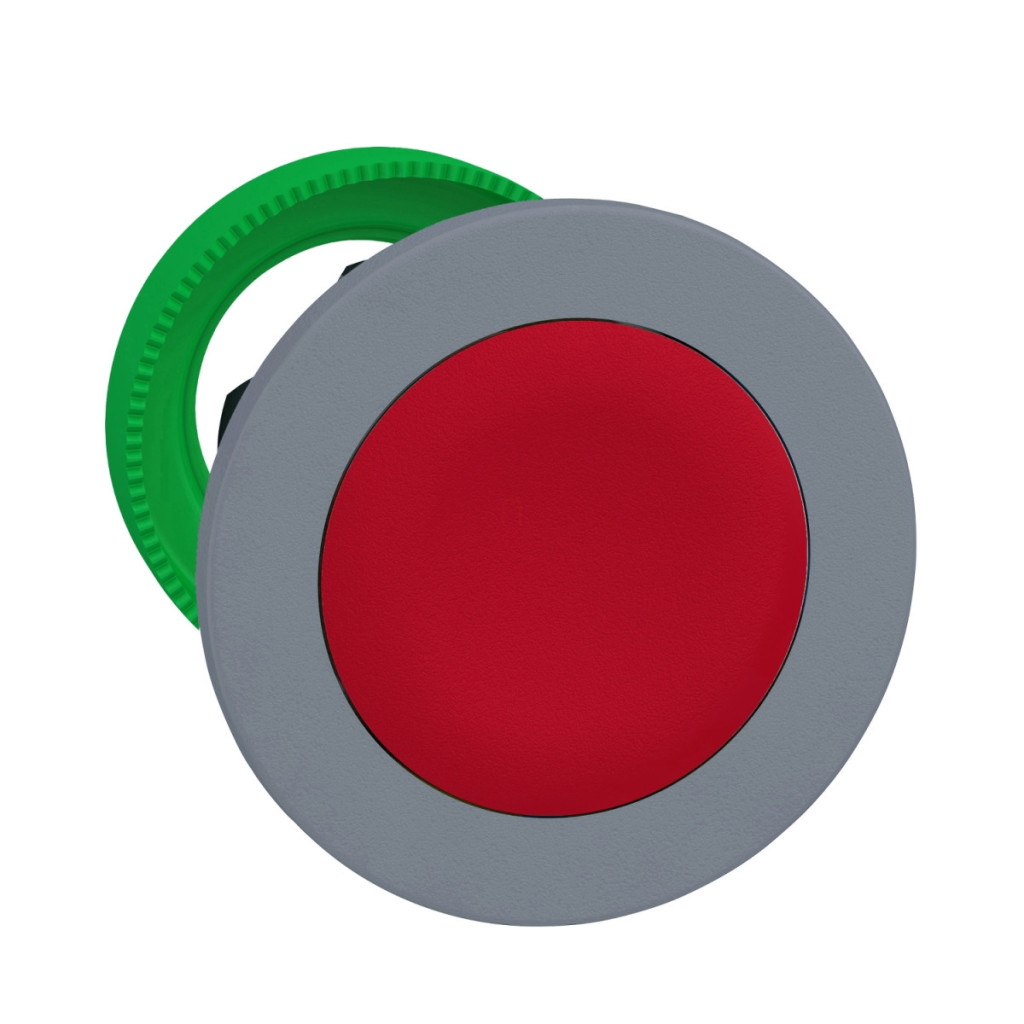

Capul butonului ZB5FH04C0 din gama Harmony XB5 de la Schneider Electric este un element de control industrial de înaltă calitate, conceput în principal pentru montarea încastrată în panouri. Acest buton roșu push-push este alegerea ideală pentru aplicații care necesită o interfață de control fiabilă, durabilă și foarte vizibilă. Capul butonului ZB5FH04C0 se potrivește într-un orificiu de montare standard de 30 mm și are o ramă elegantă din plastic gri care se integrează armonios în mediile industriale. Produsul este deosebit de util pentru panouri de control, comenzi de mașini și alte aplicații industriale în care sunt necesare comenzi clare și ușor accesibile pentru utilizator. Mecanismul de acționare push-push asigură că butonul rămâne apăsat la prima apăsare și apoi iese la a doua apăsare, facilitând urmărirea stării sale actuale. Ca parte a seriei Harmony XB5, acest cap de buton este pe deplin compatibil cu accesoriile ZBYF..., ZBZF32, ZBZF33 și ZB5AZ, permițând o integrare flexibilă a sistemului. Produsul poate fi utilizat cu diferite coduri de asamblare electrică (C11, C15, SF1, C9), permițând conectarea diferitelor blocuri de contact în timpul montării frontale. Această flexibilitate face ca butonul ZB5FH04C0 să fie alegerea ideală pentru o varietate de sarcini de control. Din punct de vedere tehnic, ZB5FH04C0 are parametri remarcabili. Durata sa de viață mecanică este de 500.000 de cicluri, asigurând o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Produsul are un grad de protecție IP66 și IP67 conform IEC 60529, oferind o protecție excelentă împotriva pătrunderii prafului și a apei. Butonul poate rezista la spălarea cu presiune înaltă la 7.000.000 Pa la o temperatură de 55 °C de la o distanță de 0,1 metri, ceea ce îl face alegerea ideală pentru mediile industriale în care este necesară curățarea regulată. Capul butonului Schneider Electric ZB5FH04C0 are un design extrem de robust. Are un grad de rezistență la impact IK03 conform IEC 50102 și oferă, de asemenea, o rezistență excelentă la vibrații. Produsul poate rezista la sarcini de vibrații de până la 5 gn în intervalul de frecvență 10-500 Hz conform IEC 60068-2-6, precum și la amplitudini cuprinse între 2 mm vârf la vârf în intervalul de frecvență 2-10 Hz. În plus, are o rezistență excelentă la impact: 30 gn (durată 18 ms), 50 gn (durată 11 ms) și 25 gn (durată 6 ms, 1000 de impacturi pe fiecare axă) conform IEC 60068-2-27. Acești parametri asigură funcționarea fiabilă a butonului chiar și în cele mai dure condiții industriale.
Schneider Electric Harmony XB5 - ZB5FH04C0 - cap de buton din plastic încastrat, Ø30, roșu, push-push, margine gri date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB5F
Compatibilitatea produsului: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material cadru: Plastic acoperit cu strat gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat, încastrat
Cantitate minimă de vânzare: 1
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Push-push
Profil actuator: Încastrat roșu, nemarcat
Parametri tehnici
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 30 mm
Durată de viață mecanică: 500.000 de cicluri
Cod compoziție electrică: C11 <3 contacte utilizând blocuri individuale în montare frontală
C15 <1 contact utilizând blocuri individuale în montare frontală
SF1 <3 contacte utilizând blocuri individuale în montare frontală
C9 <3 contacte utilizând blocuri individuale în montare frontală
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II în conformitate cu IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 în conformitate cu IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: listat UL, CSA
Rezistență mecanică
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală în conformitate cu IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală în conformitate cu IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de impacturi pe fiecare axă în conformitate cu IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10…500 Hz) în conformitate cu IEC 60068-2-6
2 mm vârf la vârf (f= 2…10 Hz) în conformitate cu IEC 60068-2-6
Informații de montare
Grosime de prindere: 1-6 mm / 0,04-0,24 in.
Decupaj recomandat în panou: Ø30,75 mm (Ø30,5 0+0,5) / Ø1,21 in. (Ø1,20 in. 0+0,0196)
