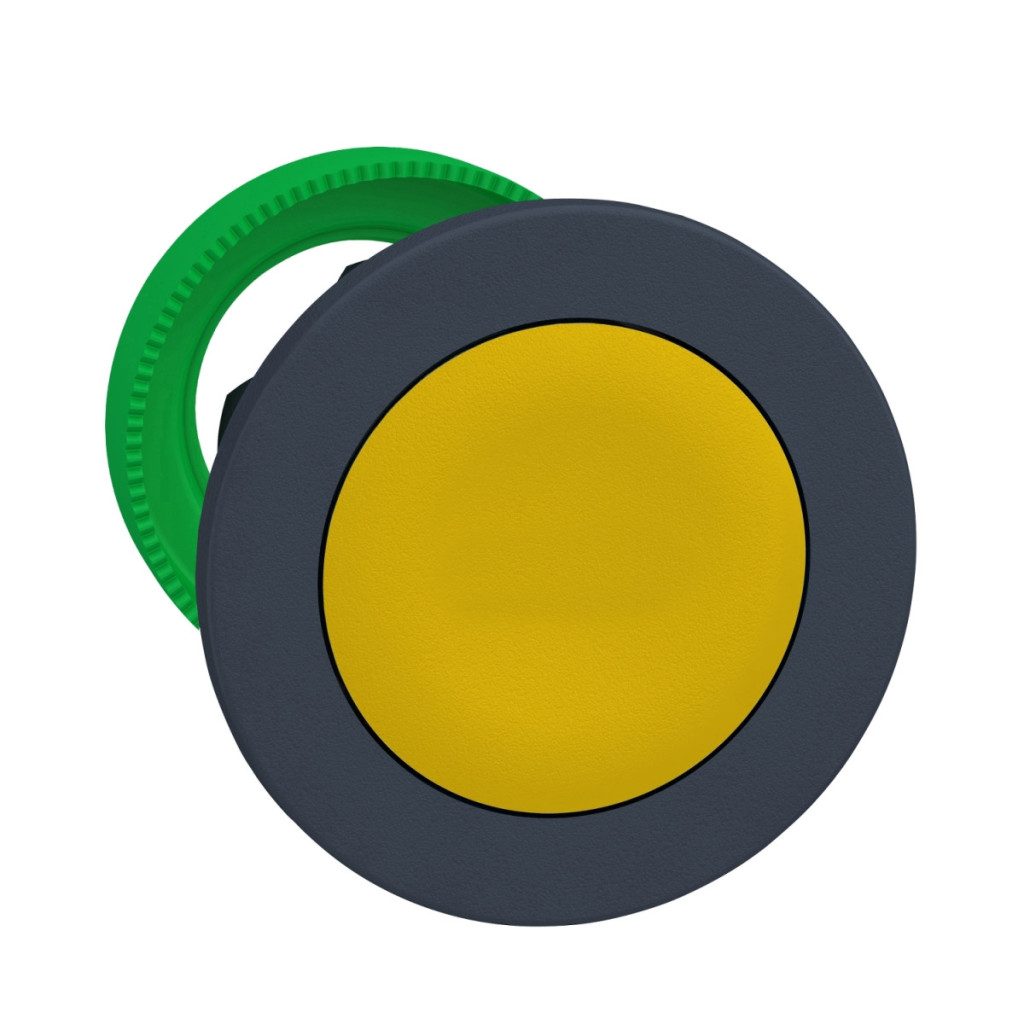

Seria Schneider Electric Harmony XB5 ZB5FH05 este un buton galben, montat pe panou, conceput pentru utilizare în medii industriale. Acest buton de calitate superioară face parte din familia de produse Harmony XB5, cunoscută la nivel mondial pentru fiabilitatea și durabilitatea sa în automatizarea industrială. Capul butonului ZB5FH05 are o suprafață de control neiluminată, galbenă, nemarcată, cu funcționare push-push. Acest mod de funcționare înseamnă că se activează la prima apăsare și se eliberează la a doua apăsare, fiind ideal pentru aplicații în care este necesară o funcție de comutare. Produsul este compatibil cu mai multe accesorii, inclusiv tipurile ZBYF, ZBZF32, ZBZF33 și ZB5AZ, care pot fi utilizate pentru a crea diferite configurații. Butonul are un cadru din plastic de culoare gri închis, care contrastează cu suprafața de control galbenă, făcându-l foarte vizibil chiar și în medii industriale. Diametrul de montare este de 30,5 mm, iar designul încastrat încorporat conferă panoului de control un aspect elegant. Forma rotundă a capului butonului permite o utilizare ergonomică, oferind în același timp o protecție adecvată împotriva contaminării în medii industriale. ZB5FH05 are parametri tehnici remarcabili. Are protecție IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este complet etanș la praf și apă și poate rezista la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). De asemenea, este conform cu cerințele de tip 4, tip 4X, tip 12 și tip 13 conform UL 50 E. Rezistența la impact IK03 oferă protecție suplimentară împotriva impactului mecanic. Durata de viață mecanică a produsului este de 500.000 de cicluri, ceea ce garantează o durată de viață extrem de lungă. Capul butonului este extrem de rezistent la diverse influențe ambientale. Intervalul său de temperatură de funcționare este între -40 °C și +70 °C, asigurând o funcționare fiabilă chiar și în condiții extreme. Rezistența sa la vibrații este de 5 gn (f=10-500 Hz) și 2 mm vârf-la-vârf (f=2-10 Hz), în timp ce rezistența la impact poate ajunge până la 50 gn (durată de 11 ms). Produsul este tratat cu protecție TH, ceea ce îi sporește și mai mult rezistența la influențele mediului. Capul butonului ZB5FH05 are diverse coduri de asamblare electrică, precum C11, C15, SF1 și C9, care determină numărul și configurația contactelor care pot fi utilizate. Configurațiile de bază includ 1 N/O, 1 N/C sau combinații ale acestora. Butonul este conform cu o serie de standarde internaționale, cum ar fi UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 nr. 14 și JIS C8201-1, și este certificat UL și CSA.
Schneider Electric Harmony XB5 - Date tehnice ZB5FH05
Caracteristici principale
Tipul produsului: Buton neiluminat
Familia de produse: Harmony XB5
Denumire scurtă a produsului: ZB5F
Tip de funcționare: Push-push
Culoare: Galben, nemarcat
Material cadru: Plastic gri închis
Tip cap: Încastrat încorporat
Forma capului unității de semnalizare: Rotundă
Date mecanice
Diametru de montare: 30,5 mm
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 30 mm
Durată de viață mecanică: 500.000 de cicluri
Grosime de prindere: 1 - 6 mm
Protecție
Protecție IP: IP66, IP67, IP69 (IEC 60529), IP69K (ISO 20653)
Protecție UL: Tip 13, Tip 12, Tip 4, Tip 4X (UL 50 E)
Rezistență la impact IK: IK03 (IEC 50102)
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Condiții de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II, conform IEC 60536
Rezistență
Rezistență la șocuri: 30 gn (durată = 18 ms) cu accelerație semiondă sinusoidală, conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) cu accelerație semiondă sinusoidală, conform IEC 60068-2-27
Rezistență la impact: 25 gn (durată = 6 ms) pe axă pentru 1000 de șocuri, conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10...500 Hz), conform IEC 60068-2-6
Rezistență la vibrații: 2 mm vârf-vârf (f= 2...10 Hz), conform IEC 60068-2-6
Caracteristici electrice
Cod configurație electrică: C11 (max. 3 contacte, blocuri simple montate frontal)
Cod de configurare electrică: C15 (max. 1 contact, blocuri simple montate frontal)
Cod de configurare electrică: SF1 (max. 3 contacte, blocuri simple montabile frontal)
Cod de asamblare electrică: C9 (max. 3 contacte, blocuri simple montabile frontal)
Conformități și certificări
Standarde: UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-1
Certificări de produs: listat UL, CSA
Notă: Producția acestui produs va fi întreruptă la 29 octombrie 2025.
