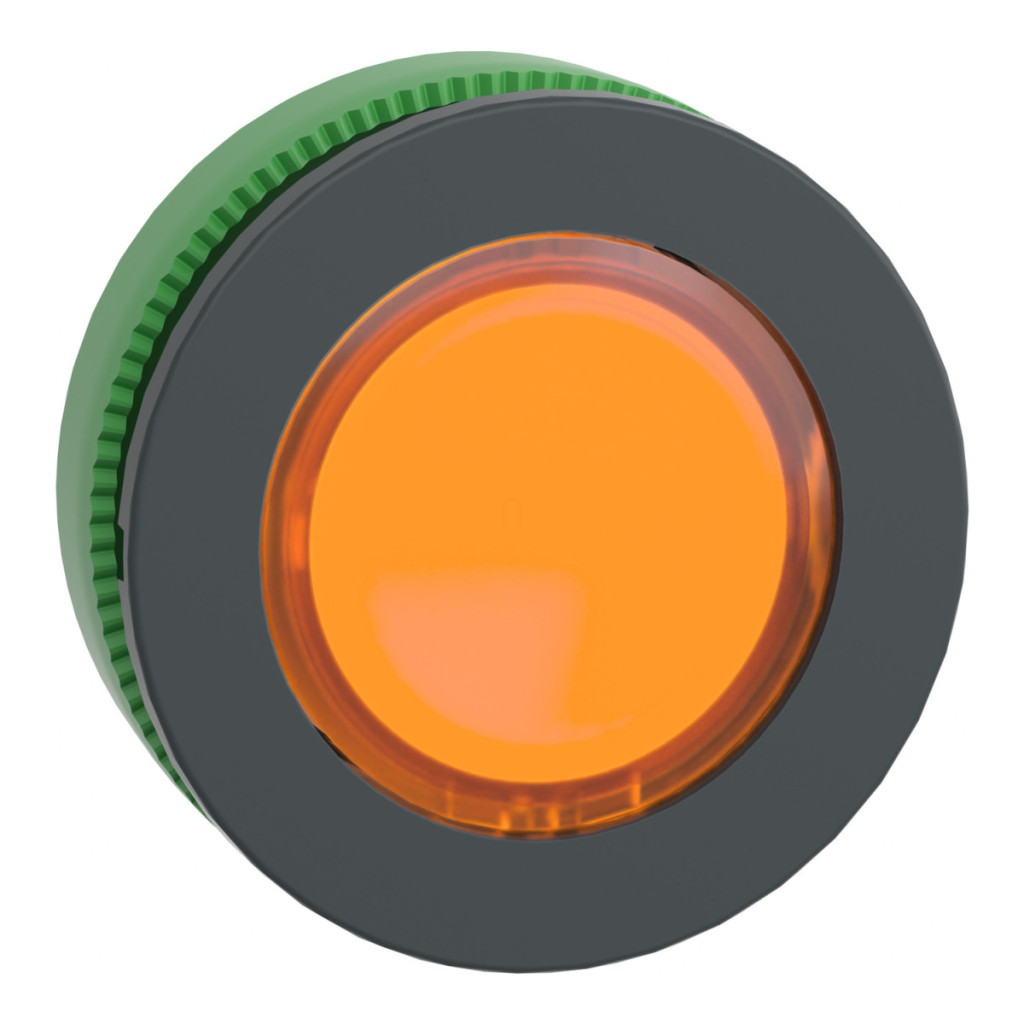

Gama de produse Schneider Electric Harmony XB5 Capul butonului iluminat ZB5FH053 este un element de control al calității excepțional, perfect adaptat pentru utilizarea în medii industriale. Acest cap din plastic portocaliu este special conceput pentru montarea pe panou și este compatibil cu LED-uri universale. Datorită diametrului de montare de 30,5 mm, produsul poate fi introdus cu ușurință în deschiderile panourilor de dimensiuni standard. O caracteristică specială a capului butonului ZB5FH053 este mecanismul său de acționare push-push, care permite o utilizare ușoară și ergonomică. Designul portocaliu, fără marcaje, al butonului este ideal pentru situațiile în care este necesar un control vizibil, dar nu este nevoie de text specific. Produsul are un cadru din plastic gri închis care evidențiază suprafața portocalie a butonului, făcându-l ușor de văzut chiar și în condiții de iluminare slabă. Designul încastrat încorporat asigură că butonul nu iese prea mult din suprafața panoului, reducând riscul de acționare accidentală și oferind un aspect mai elegant. Butonul ZB5FH053 are parametri tehnici remarcabili. Are o durată de viață mecanică excepțională de până la 500.000 de cicluri de comutare, garantând o funcționare fiabilă pe termen lung. Produsul are diferite niveluri de protecție: IP66, IP67, IP69, IP69K în conformitate cu standardele IEC 60529 și ISO 20653, precum și protecție de tip 4, 4X, 12, 13 conform UL 50 E. Acest nivel ridicat de protecție asigură funcționarea fiabilă a butonului chiar și în condiții extreme, rezistând la praf, apă și chiar spălare cu presiune înaltă (7.000.000 Pa la 55 °C). ZB5FH053 are un grad de rezistență la impact de IK03 conform IEC 50102 și o rezistență excelentă la vibrații: 5 gn (f= 10...500 Hz) și 2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6. Produsul este, de asemenea, rezistent la șocuri, suportând accelerații de până la 50 gn (11 ms). Configurația electrică a ZB5FH053 este extrem de flexibilă, permițând multiple aranjamente de contacte: poate fi utilizat cu până la 3 contacte în diverse configurații, în conformitate cu codurile C11, C15, SF1 și C9. Produsul poate fi utilizat și depozitat într-un interval de temperatură de la -40 °C la +70 °C, asigurând o aplicabilitate largă în diverse condiții de mediu. ZB5FH053 este conform cu o serie de standarde internaționale, printre care: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-1 și are, de asemenea, certificări UL și CSA. Dimensiunile CAD sunt: lățime 37 mm, înălțime 37 mm, adâncime 30 mm. Grosimea de prindere poate varia de la 1 la 6 mm. Este important de reținut că produsul va fi scos din fabricație la 29 octombrie 2025, dar, potrivit producătorului, modificarea aspectului produsului nu afectează funcționalitatea și siguranța acestuia și va rămâne compatibil cu blocurile LED universale.
Schneider Electric Harmony XB5 - ZB5FH053 - buton iluminat din plastic încastrat, Ø30, portocaliu, apăsat - apăsat date tehnice
Caracteristici generale
Tipul produsului: Buton iluminat
Familia de produse: Harmony XB5
Denumire scurtă a dispozitivului: ZB5F
Tip de comandă: Apăsare-apăsare
Profil de comandă: Portocaliu, nemarcat, încastrat
Compatibilitate: Blocuri LED universale
Proprietăți mecanice
Diametru de montare: 30,5 mm
Tip cap: Încorporat, încastrat
Material cadru: Plastic gri închis
Durată de viață mecanică: 500.000 de cicluri
Grosime de prindere: 1-6 mm / 0,04-0,24 inci
Formă cap indicator: Rotundă
Dimensiuni
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 30 mm
Caracteristici electrice
Cod de asamblare electrică: C11 pentru până la 3 contacte utilizând blocuri individuale pentru montare frontală
Cod de asamblare electrică: C15 pentru până la 1 contact utilizând blocuri individuale pentru montare frontală
Cod de asamblare electrică: SF1 pentru până la 3 contacte utilizând blocuri individuale pentru montare frontală
Cod de asamblare electrică: C9 pentru până la 3 contacte utilizând blocuri individuale pentru montare frontală
Categorie de supratensiune: Clasa II, conform standardului IEC 60536
Condiții de mediu
Grad de protecție: IP66, IP67, IP69, IP69K (IEC 60529, ISO 20653)
Clasă de protecție: Tip 12, Tip 13, Tip 4, Tip 4X (UL 50 E)
Protecție la impact: IK03 (IEC 50102)
Protecție la spălare cu presiune înaltă: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Tratament de protecție: TH
Rezistență
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la impact: 50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Rezistență la impact: 25 gn (durată = 6 ms) pentru 1000 de șocuri pe axă conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10…500 Hz) conform IEC 60068-2-6
Rezistență la vibrații: 2 mm vârf la vârf (f= 2…10 Hz) conform IEC 60068-2-6
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-1
Certificări de produs: listat UL, CSA
Informații suplimentare
Unitate de vânzare: 1
Notă importantă: Întreruperea producției: 29 octombrie 2025. Modificările aduse aspectului produsului nu afectează funcționalitatea sau siguranța acestuia. Produsul rămâne compatibil cu blocurile LED universale.
