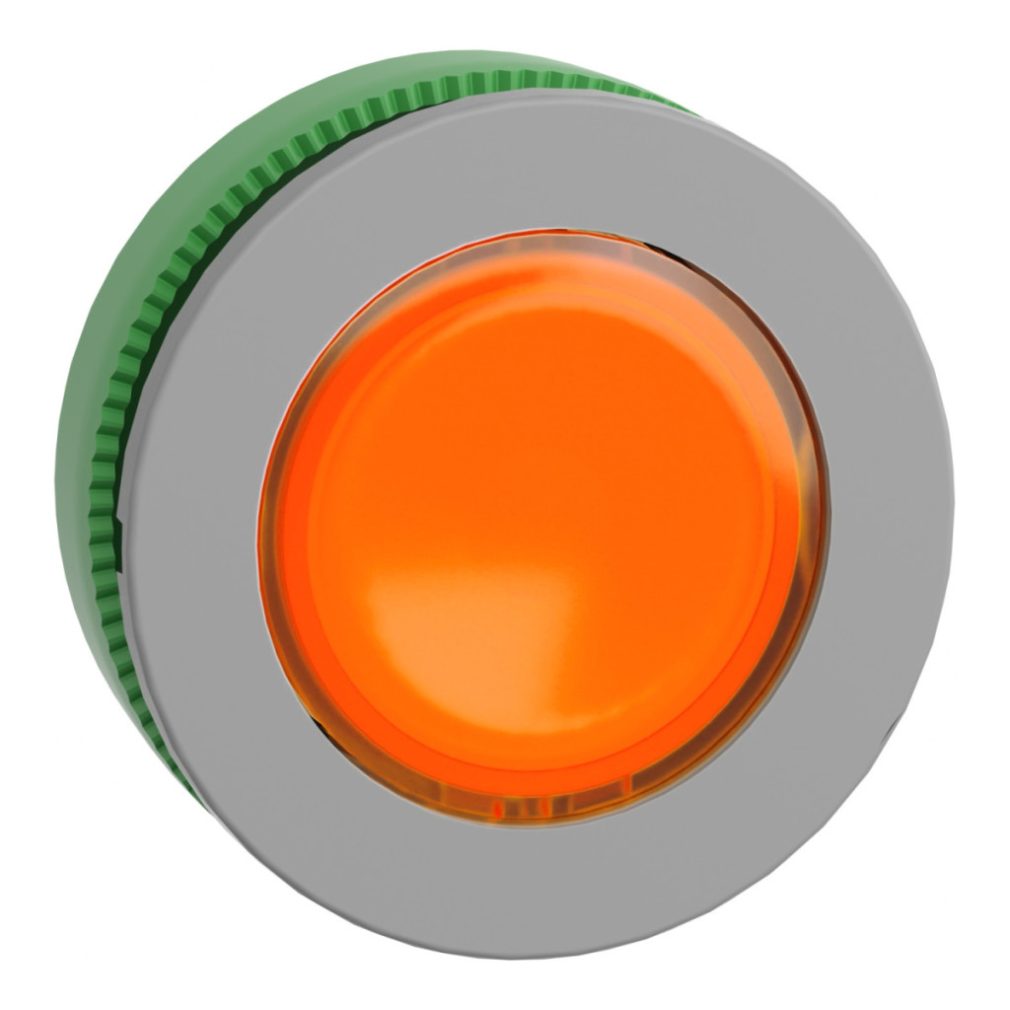

Capul butonului iluminat ZB5FH053C0 din gama de produse Harmony XB5 de la Schneider Electric este o componentă de calitate superioară destinată utilizării în aplicații industriale de automatizare și control. Acest cap de buton portocaliu special conceput, cu LED integrat, este alegerea perfectă pentru aplicații în care funcționarea fiabilă și vizibilitatea bună sunt importante. Modelul ZB5FH053C0 este un buton iluminat cu principiu de funcționare push-push și o suprafață de control nemarcată, care poate fi montat într-un orificiu de montare de 30,5 mm. Produsul are o ramă din plastic gri, care îi conferă un aspect elegant, în timp ce butonul portocaliu încastrat asigură o vizibilitate excelentă chiar și în condiții de lumină slabă. Produsul este compatibil cu blocurile LED universale Schneider Electric, ceea ce îi mărește gama de aplicații și flexibilitatea. Produsul are caracteristici tehnice remarcabile: clasa de protecție IP66/IP67 asigură o rezistență excelentă la praf și apă și poate rezista la spălarea cu presiune înaltă la 55 °C și 0,1 metri de la o presiune de până la 7.000.000 Pa. Butonul are rezistență la impact IK03, care oferă o protecție adecvată împotriva impactului mecanic. Produsul poate fi utilizat într-un interval larg de temperaturi, de la -40 la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Are o durată de viață mecanică remarcabilă, garantând 500.000 de cicluri de comutare, ceea ce înseamnă o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Grosimea de instalare poate fi de 1-6 mm, ceea ce oferă opțiuni flexibile de montare pentru panouri de diferite grosimi. Capul butonului ZB5FH053C0 poate fi utilizat cu diverse ansambluri electrice: configurații conform codurilor C11, C15, SF1, C9, cu maximum 3 contacte. Produsul este conform cu o serie de standarde internaționale, printre care: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1. De asemenea, are certificări UL și CSA, care confirmă siguranța și conformitatea produsului pe piețele internaționale. Produsul are, de asemenea, o rezistență excelentă la vibrații: 5 gn (f= 10...500 Hz) și 2 mm vârf-la-vârf (f= 2...10 Hz). Rezistența sa la impact este, de asemenea, remarcabilă: 30 gn (durată = 18 ms), 50 gn (durată = 11 ms) accelerație semiondă și 25 gn (durată = 6 ms) pentru 1000 de impacturi pe fiecare axă.
Schneider Electric Harmony XB5 - ZB5FH053C0 - buton iluminat din plastic pentru montare încastrată, Ø30, portocaliu, push-push, margine gri date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap de buton iluminat
Denumirea scurtă a dispozitivului: ZB5F
Compatibilitatea produsului: LED universal
Material ramă: Plastic gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Unitate de vânzare indivizibilă: 1
Formă cap unitate de semnal: Rotundă
Tip actuator: Push-push
Profil actuator: Portocaliu, încastrat, nemarcat
Date suplimentare
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 30 mm
Durată de viață mecanică: 500.000 de cicluri
Cod de asamblare electrică: C11 <3 contacte cu blocuri individuale pentru montare frontală
C15 <1 contact cu blocuri individuale pentru montare frontală
SF1 <3 contacte cu blocuri individuale pentru montare frontală
C9 <3 contacte utilizând blocuri individuale pentru montare frontală
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Grad de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II, conformă cu IEC 60536
Grad de protecție IP: IP66 conform standardului IEC 60529
IP67 conform standardului IEC 60529
Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform standardului IEC 50102
Standarde și certificări
Standarde: UL 508
IEC 60947-5-4
IEC 60947-1
JIS C8201-5-1
IEC 60947-5-1
CSA C22.2 Nr. 14
JIS C8201-1
Certificări de produs: Listat UL
CSA
Rezistență la șocuri și vibrații
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală, conformă cu IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală, conform cu IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de impacturi pe fiecare axă, conform cu IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10…500 Hz) conform standardului IEC 60068-2-6
2 mm vârf-vârf (f= 2…10 Hz) conform standardului IEC 60068-2-6
Dimensiuni
Grosime de prindere: 1-6 mm / 0,04-0,24 inci
